Resumen de especificaciones
-
Tipo de señal de entrada
1 x analógica (U, I, RTD, TC, R)
-
Salida
1 x analógica (U, I)
1 x alimentación de transmisor -
Salida
1 analógica (U, I)
1 alimentación del transmisor -
Pantalla
LCD multicolor
Iluminada
Gráfica de barras -
Fuente de alimentación
90...250 V CA
20...28 V CA
20...36 V CC
Ámbito de aplicación
El medidor de proceso monitoriza y visualiza los valores analógicos medidos. Las bombas se pueden monitorizar con las entradas de estado digitales. El equipo RIA452 puede suministrar alimentación directamente a los sensores a dos hilos conectados. Hasta un máximo de ocho relés programables libremente monitorizan el valor medido. Otros modos de operación para los relés incluyen averías del sensor o dispositivo, procesamiento de lotes y control de bombas. Por otra parte, el equipo RIA452 puede ser utilizado como contador preconfigurado y para medición de caudal en canales abiertos y en vertederos.

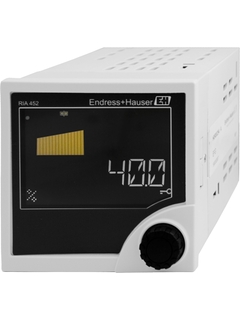

El medidor monocanal de panel RIA452 monitoriza y visualiza valores medidos analógicos. Las bombas se pueden monitorizar con las entradas digitales de estado.
El equipo RIA452 puede suministrar potencia directamente a los sensores a 2 hilos conectados, opcionalmente intrínsecamente segura. Hasta un máximo de ocho relés programables libremente monitorizan el valor medido del valor límite por exceso o por defecto. Otros modos de operacion para los relés incluyen avería del sensor o dispositivo, procesamiento por lotes y funciones de control de bombas (por ejemplo control de bomba alterno).
Ventajas
Pantalla de cristal líquido (LCD) de 7 dígitos y 14 segmentos, gráfico de barras largas con sobrerrango y bajo rango
Entradas digitales de estado para la monitorización de bombas
Medición de caudal para canales abiertos y vertederos
Entrada intrínsecamente segura intregada con fuente de alimentación por lazo
Valor mín. / máx. guardado
Tabla de linealización con hasta 32 puntos de soporte
Gama Lean
-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos especializados
- Diseñados para aplicaciones exigentes
Excelencia técnica
Simplicidad
Variable
| Gamas FLEX | Excelencia técnica | Simplicidad |
|---|---|---|
Gama Fundamental Satisfaga sus necesidades básicas de medición |
Excelencia técnica
|
Simplicidad
|
Gama Lean Maneje los principales procesos fácilmente |
Excelencia técnica
|
Simplicidad
|
Gama Extended Optimice sus procesos con tecnologías innovadoras |
Excelencia técnica
|
Simplicidad
|
Gama Xpert Domine las aplicaciones más exigentes |
Excelencia técnica
|
Simplicidad
Variable |
Loading alternative products
Predecesor
Casos de éxito
33 documentos
-
-
Información técnica (TI)
RIA452
Indicador de proceso
EN ES 30/12/201925/01/201703/12/200906/08/200825/09/2006Idioma:
Español
Versión:
30/12/2019
Tamaño del archivo:
780.1 KB
Nombre del archivo:
TI00113RES_1419.pdf
-
-
-
Manual de instrucciones (BA)
Betriebsanleitung/Operating Instructions RIA452 Software Version 2.0
Digitaler Prozessanzeiger zur Überwachung und Darstellung von analogen Messwerten mit Pumpensteuer-, Batchfunktionen und Durchflussberechnung/ Digital process display unit for monitoring and displaying analog measured values withpump control and batch functions and flow calculation
EN ES 25/09/2006Idioma:
Inglés
Versión:
25/09/2006
Tamaño del archivo:
4.5 MB
Nombre del archivo:
BA242Ra2.pdf
-
-
-
Manual de instrucciones (BA)
RIA452
Indicador de proceso
EN ES 31/01/202320/02/202130/12/201925/01/201722/02/2013Idioma:
Español
Versión:
31/01/2023
Tamaño del archivo:
2.2 MB
Nombre del archivo:
BA00265RES_1723-00.pdf
-
-
-
Manual de instrucciones (BA)
Indicador de proceso RIA452 Manual de instrucciones
Indicador digital deproceso con display de 7 dígitos, con integración y control de bombas alterno.
EN ES 17/10/200514/06/200522/03/200515/02/200514/01/2005Idioma:
Español
Versión:
14/06/2005
Tamaño del archivo:
2.1 MB
Nombre del archivo:
BA188res_v05.05.pdf
-
-
-
Manual de instrucciones (BA)
Betriebsanleitung/Operating Instructions RIA452 Software Version 2.01
Digitaler Prozessanzeiger zur Überwachung und Darstellung von analogen Messwerten mit Pumpensteuer-, Batchfunktionen und Durchflussberechnung / Digital process display unit for monitoring and displaying analog measured values withpump control and batch functions and flow calc ulation
EN ES 21/09/200730/08/2007Idioma:
Inglés
Versión:
21/09/2007
Tamaño del archivo:
6.7 MB
Nombre del archivo:
BA254Ra3_0907.pdf
-
-
-
Manual de instrucciones (BA)
Manual operativo ReadWin® 2000
Manual operativo ReadWin® 2000
EN ES 01/01/201031/10/200820/06/200725/07/2001Idioma:
Español
Versión:
01/01/2010
Tamaño del archivo:
6.5 MB
Nombre del archivo:
BA137Res_0110.pdf
-
-
-
Manual de operaciones abreviado (KA)
RIA452
Indicador de proceso
EN ES 28/01/202008/01/201523/06/2008Idioma:
Español
Versión:
28/01/2020
Tamaño del archivo:
884.7 KB
Nombre del archivo:
KA00264RES_1420.pdf
-
-
-
Instrucciones de seguridad Ex (XA)
RIA452
CSA: Control Drawing AIS, ANI 021400112
Idioma:
Inglés
Versión:
03/11/2004
Tamaño del archivo:
1.8 MB
Nombre del archivo:
021400112.pdf
-
-
-
Instrucciones de seguridad Ex (XA)
RIA452
FM: Control Drawing AIS, ANI 021400111
Idioma:
Inglés
Versión:
03/11/2004
Tamaño del archivo:
1.8 MB
Nombre del archivo:
021400111.pdf
-
-
-
Instrucciones de seguridad Ex (XA)
RIA452 ATEX: ATEX II (1)GD Safety Instructions
Safety instructions forelectrical apparatus certified for use in explosion-hazardous areas.
EN ES 09/12/201602/06/201411/03/201016/09/2005Idioma:
Inglés
Versión:
09/12/2016
Tamaño del archivo:
761.2 KB
Nombre del archivo:
XA00053RA3_1416.pdf
-
Buscar piezas de repuesto por número en el dibujo
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Gasket housing RIA 450/452
Número de dibujoReferencia250070730 -
-
Mounting bracket (1 piece)
-
partes adicionales
Referencia71035359 -
-
Housing front
Número de dibujoReferencia1RIA452X-HA -
-
Ex-Frame connectors RIA452
Número de dibujoReferencia351008272 -
-
Jog shuttle + gasket
Número de dibujoReferencia4RIA452X-HB -
-
Input card standard
Número de dibujoReferencia7RIA452X-IA -
-
Input card standard Ex ia, IS FM, IS CSA
Número de dibujoReferencia7RIA452X-IB -
-
Input card universal
Número de dibujoReferencia7RIA452X-IC -
-
Mainboard 90-253VAC
Número de dibujoReferencia6RIA452X-MA -
-
Mainboard 20-36VDC/20-27VAC
Número de dibujoReferencia6RIA452X-MB -
-
Mainboard 90-253VAC + analog output
Número de dibujoReferencia6RIA452X-MC -
-
Mainboard 20-36VDC/20-27VAC + analog output
Número de dibujoReferencia6RIA452X-MD -
-
Mainboard 90-253VAC + integration + pulse output
Número de dibujoReferencia6RIA452X-ME -
-
Mainboard 20-36VDC/20-27VAC +integration pulse output
Número de dibujoReferencia6RIA452X-MF -
-
Mainboard 90-253VAC + output+integration (output pulse + output analog)
Número de dibujoReferencia6RIA452X-MG -
-
Mainboard 20-36VDC + output +integration (output pulse + output analog)
Número de dibujoReferencia6RIA452X-MH -
-
Relay board
Número de dibujoReferencia5RIA452X-RA -
-
Display board cpl.
Número de dibujoReferencia8RIA452X-DA -
-
Terminal plug-in 3pol.for power supply
Número de dibujoReferencia1050078843 -
-
Terminal plug 3pole "N L PE" pitch 5.08
Número de dibujoReferencia1071123475 -
-
Terminal relay 6pole MSTB-ST2,5/5,08
Número de dibujoReferencia1151005104 -
-
Terminal strip 5 pole MC1,5/5-ST-3,5
Número de dibujoReferencia1451008587 -
-
Terminal strip 6 pole MC1,5/6-ST-3,5
Número de dibujoReferencia1351008588 -
-
Terminal strip 4 pole MC1,5/4-ST-3,5
Número de dibujoReferencia1251009302 -
-
Jumper 2pole setup locking
-
partes adicionales
Número de dibujoReferencia1550033350 -
-
Field housing IP65 RIA452
Referencia51009957 -
Service
ReferenciaDIENST- -
Passive Barrier RB223
ReferenciaRB223- -
Configuration Kit TXU10
ReferenciaTXU10- -
Release Code RIA452
ReferenciaRIA452S- -
Accessories RXU10
ReferenciaRXU10-
