Medición en depósitos

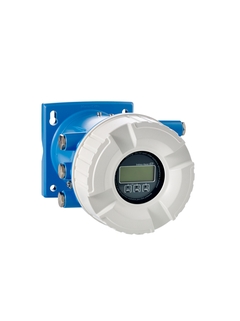

Tank Side Monitor NRF81

Tank Side Monitor NRF81 ©Endress+Hauser
Tank Side Monitor NRF81 ©Endress+Hauser
  • Tank Side Monitor NRF81
  • Tank Side Monitor NRF81

Gateway de campo para configuración, integración y monitorización de sensores de depósitos en el sistema de control de inventario

El equipo Tank Side Monitor NRF81 es una unidad de integración y monitorización de sensores para aplicaciones de medición en depósitos de almacenamiento de sólidos granulados. Este integra datos diversos de los sensores de nivel, temperatura y presión de los depósitos en un sistema de huésped de control. Posibilidad de selección de varias salidas y alarmas.

  • Cálculo de precios tras inicio de sesión y configuración

Selección rápida

Elija entre nuestras opciones recomendadas
    -- selected coding
    -- selected label
    <%label%>
    -- selected coding
    -- selected label
    <%feature%>
  • Process Connection
      <%label%>
      <%label%>

  • <%message%>

NRF81
Mostrar detalles Ocultar detalles
Mostrar detalles
Volver a la Selección rápida
  • <%feature%>
    <%coding%>
    <%label%>
pc
  • Complementos opcionales
Utilice el configurador individual para continuar.
o

Configuración individual

Continúe seleccionando entre todas las opciones posibles

  • Ventajas

    • Hardware y software desarrollados según IEC 61508 hasta SIL3 (con redundancia homogénea) para niveles de seguridad elevados

    • Fuente de alimentación intrínsecamente segura y comunicación para los transmisores de nivel radar Micropilot y Levelflex

    • ...

  • Ámbito de aplicación

    Para la alimentación y transmisión de señal de los equipos conectados. Parametrización de los equipos conectados e indicador de los valores medidos. Cálculos de los parámetros del depósito para una corrección precisa de las distorsiones. Certificado por...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Nivel de radar

  • Característica / Aplicación

    Compuerta de campo para la operación del sensor del tanque y monitoreo e integración con el sistema de control de inventarios

  • Especialidades

    Medición Hidrostática de Tanques (HTG)

  • Suministro / Comunicación

    85-264VAC

  • Temperatura ambiente

    Estándar:

    -40°C…60°C

    (-40°F...140°F)


    Para calibración o estándares
    regulatorios:

    -25°C…55°C

    (-13°F...131°F)

  • Comunicación

    Salidas:

    Fieldbus: Modbus RS485, V1, HART

    Análoga 4--20mA (Exi/ Exd)

    Relevador (Exd)


    Entradas:

    Análoga 4-20mA (Exi/ Exd)

    RTD de 2-, 3-, 4-hilos

    Entrada discreta (Exd, pasivo/ activo)

  • Certificados / Aprobaciones

    ATEX, FM, IEC Ex

  • Aprobaciones de seguridad

    SIL

  • Aprobaciones y certificados metrológicos

    OIML, NMi, PTB

  • Opciones

    Fieldbus redundante

    Carcasa 316L o cubierta de aluminio

    Cubierta de protección contra clima

    kit de montaje para tubería

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Nr
Order code
Specification
  • 21
    • Nr 21 Order code 71312582

      O-ring, housing, 177.39x3.53, TG

      Material: FVMQ, PTFE coated. Usage: housing F35/36/37/38, NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

  • 19
    • Nr 19 Order code 71343171

      Housing filter, PTFE, NMS8x, NRF81, TG

      Consists of: 1x compensation plug M18, 316L. Usage: housing F35/37, NRF81, NMS80/NMS81/NMS83.

  • 14
    • Nr 14 Order code 71312592

      Blind plug, M20, 316L, O-ring EPDM, TG

      Consists of: blind plug, O-ring 18.0x2.0. Usage: housing F35/36/37/38, NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

  • 15
    • Nr 15 Order code 71312594

      O-ring, blind plug, M20, EPDM, 5pcs., TG

      Usage: housing F35/36/37/38, NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

  • 20
    • Nr 20 Order code 71312596

      Front cover Alu, sight glas, gasket

      Material: aluminum. Consists of: cover, O-ring FVMQ, PTFE coated. Usage: housing F35/36, NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

    • Nr 20 Order code 71312607

      Front cover 316L, sight glas, gasket

      Material: 316L. Consists of: O-ring EPDM, clotted. Usage: housing F37/38. NMR81/NMR84, NRF81, NMS81/NMS83.

  • 17
  • 37
    • Nr 37 Order code 71324756

      Terminal set, I/O module, Push-in, TG

      Consists of: complete terminal set. Usage: NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

    • Nr 37 Order code 71324757

      Terminal set, I/O module, screw type, TG

      Consists of: complete terminal set. Usage: NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

  • 40
    • Nr 40 Order code 71312638

      Display set, RS485, holder, TG

      Consists of: operation-module, A300, optical buttons, display holder, fixing ring, cover. Usage: NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

  • 41
    • Nr 41 Order code 71312640

      Display holder, fixing ring, TG

      Consists of: fixing ring, holder. Usage: NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

  • 31
  • 36
  • 0
    • Nr 0 Order code 71274370

      Mounting kit, pipe, DN32-50 (1-1/4"-2")

      For mounting the Tankside Monitor to a vertical or horizontal pipe (1-1/4" / DN32 to 2" / DN50). Usage: NRF81.

    • Nr 0 Order code 71272096

      Mounting kit, pipe, DN80 (3")

      For mounting the Tankside Monitor to a vertical or horizontal pipe (3"/DN80). Usage: NRF81.

    • Nr 0 Order code 71292751

      Weather protection cover NMR8x, NRF8x

      Material: 316L. Usage: NMR81/NMR84, NRF80/NRF81.
