Resumen de especificaciones
-
Error de medición máx.
Caudal másico (líquido): ±0,1 % (estándar), 0,05 % (opción)
Caudal volumétrico (líquido): ±0,1 %
Caudal másico (gas): ±0,25 %
Densidad (líquido): ±0,0005 % g/cm³ -
Rango de medición
0 a 2 200 000 kg/h (0 a 80 840 lb/min)
-
Rango de temperatura del medio
Estándar: –50 a +150 °C (–58 a +302 °F)
Opción: –50 a +240 °C (–58 a +464 °F) -
Máx. presión de proceso
PN 100, Clase 600, 63K
-
Materiales húmedos
Tubo de medición: 1.4539 (904L); 1.4404 (316/316L); Aleación C22, 2.4602 (UNS N06022)
Conexión: 1.4404 (316/316L); Aleación C22, 2.4602 (UNS N06022)
Ámbito de aplicación
Promass F goza desde hace mucho tiempo de una gran reputación como equipo muy preciso en ciclos productivos variables. Es apropiado para una amplia gama de aplicaciones. Combinado con el cabezal de transmisor más pequeño disponible hoy en día, proporciona un rendimiento total en los espacios más reducidos. Promass F 100 será la opción preferida para integradores de sistemas, constructores de plataformas y fabricantes de equipos. Disponible con un cabezal higiénico muy compacto de acero inoxidable, se puede disponer incluso en los equipos más compactos.
El principio de medición funciona con independencia de las propiedades físicas del fluido tales como la viscosidad o la densidad
El máximo rendimiento en la medición de líquidos y gases en unos ciclos productivos variables y exigentes.
Propiedades del equipo
Caudal másico: error de medición ±0,05 % (PremiumCal)
Contenedor secundario especificado hasta 40 bar (580 psi)
Diámetro nominal: DN 8 a 250 (3/8 a 10")
Cabezal transmisor robusto y ultracompacto
Elevado nivel de protección de entrada: IP69K
Indicador local disponible
Ventajas
Máxima seguridad de proceso – no se ve afectado por las aplicaciones variables y exigentes
Menor cantidad de puntos de medida – medición multivariable (caudal, densidad, temperatura)
Ahorro de espacio – Sin necesidad de tramos rectos de entrada/salida
Transmisor pequeño – funciona completamente en los espacios más reducidos
Funcionamiento local con ahorro de tiempo sin software ni hardware adicional – servidor web integrado
Verificación integrada – Heartbeat Technology
Vídeos
-
El principio de medición de caudal por efecto Coriolis
-
Introducción de Proline Web server
Gama Extended
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad

-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos especializados
- Diseñados para aplicaciones exigentes
Excelencia técnica
Simplicidad
Variable
Gamas FLEX | Excelencia técnica | Simplicidad |
---|---|---|
Gama Fundamental Satisfaga sus necesidades básicas de medición |
Excelencia técnica
|
Simplicidad
|
Gama Lean Maneje los principales procesos fácilmente |
Excelencia técnica
|
Simplicidad
|
Gama Extended Optimice sus procesos con tecnologías innovadoras |
Excelencia técnica
|
Simplicidad
|
Gama Xpert Domine las aplicaciones más exigentes |
Excelencia técnica
|
Simplicidad
Variable |
Predecesor
-
Measuring principle
Coriolis
-
Título del producto

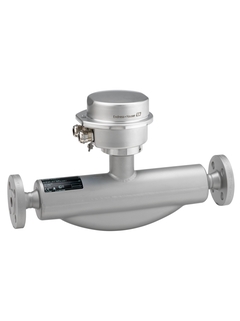

Caudalímetro con precisión y robustez excepcionales y un transmisor ultracompacto.
Rendimiento de medición más alto para líquidos y gases en unas condiciones de proceso variables y exigentes. -
Características del sensor
Seguridad de proceso máxima; inmunidad ante fluctuaciones y aplicaciones exigentes. Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura). Instalación de tamaño reducido: no se necesitan tramos rectos de entrada/salida.
Caudal másico: error de medición ±0,05 % (PremiumCal). Temperatura del producto hasta +240 °C (+464 °F). Diámetro nominal: DN 8 a 250 (³⁄₈ a 10"). -
Características del transmisor
Transmisor de tamaño reducido; funcionalidad completa en una electrónica muy compacta. Ahorro de tiempo en las operaciones de configuración locales sin software añadido; servidor web integrado. Verificación integrada: Heartbeat Technology.
Caja del transmisor robusta y ultracompacta. Nivel máximo de protección: IP 69. Indicador local disponible. -
Rango de diámetro nominal
DN 8 a 250 (⅜ a 10")
-
Materiales húmedos
Tubo de medición: 1.4539 (904L); 1.4404 (316/316L); Aleación C22, 2.4602 (UNS N06022)
Conexión: 1.4404 (316/316L); Aleación C22, 2.4602 (UNS N06022) -
Variables medidas
Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido, densidad de referencia, concentración
-
Error de medición máx.
Caudal másico (líquido): ±0,1 % (estándar), 0,05 % (opción)
Caudal volumétrico (líquido): ±0,1 %
Caudal másico (gas): ±0,25 %
Densidad (líquido): ±0,0005 % g/cm³ -
Rango de medición
0 a 2 200 000 kg/h (0 a 80 840 lb/min)
-
Máx. presión de proceso
PN 100, Clase 600, 63K
-
Rango de temperatura del medio
Estándar: –50 a +150 °C (–58 a +302 °F)
Opción: –50 a +240 °C (–58 a +464 °F) -
Rango de temperatura ambiente
Estándar: –40 a +60 °C (–40 a +140 °F)
Opción: –50 a +60 °C (–58 a +140 °F) -
Material de carcaza del sensor
1.4301/1.4307 (304L), resistente a la corrosión
-
Material de la cubierta del transmisor
Compacto: AlSi10Mg recubierto
Compacto/ultra‐compacto: 1.4301 (304), 1.4404 (316L) -
Grado de protección
Estándar: IP 66/67, carcasa tipo 4X
Opción: IP 69 -
Pantalla/Operación
Sin operación local
Posible configuración vía buscador web y herramientas de operación -
Salidas
4‐20 mA HART (activo)
Pulso/frecuencia/salida de interruptor (pasiva) -
Entradas
Ninguno
-
Comunicación digital
HART, Modbus RS485, EtherNet/IP, PROFIBUS DP
-
Suministro de energía
DC 20 a 30 V
-
Aprobaciones para áreas peligrosas
ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC
-
Seguridad del producto
CE, C-Tick, marca EAC
-
Aprobaciones y certificados metrológicos
Calibración realizada en laboratorios de calibración acreditados (según ISO/IEC 17025)
Heartbeat Technology cumple los requisitos de trazabilidad de la medición conforme a ISO 9001:2015, sección 7.1.5.2 a (certificación TÜV SÜD) -
Aprobaciones marítimas y certificados
ABS (American Bureau of Shipping)
BV (Bureau Veritas)
LR (Lloyds Register)
Certificación BV -
Certificados y aprobaciones de presión
PED, CRN, AD 2000
-
Certificados del material
material 3.1
NACE MR0175/MR0103, PMI; prueba de soldadura de acuerdo a EN ISO, ASME, NORSOK -
Aprobaciones higiénicas y certificados
3-A, EHEDG, cGMP
-
Measuring principle
Coriolis
-
Título del producto
Caudalímetro con precisión y robustez excepcionales y un transmisor ultracompacto.
Rendimiento de medición más alto para líquidos y gases en unas condiciones de proceso variables y exigentes. -
Características del sensor
Seguridad de proceso máxima; inmunidad ante fluctuaciones y aplicaciones exigentes. Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura). Instalación de tamaño reducido: no se necesitan tramos rectos de entrada/salida.
Caudal másico: error de medición ±0,05 % (PremiumCal). Temperatura del producto hasta +240 °C (+464 °F). Diámetro nominal: DN 8 a 250 (³⁄₈ a 10"). -
Características del transmisor
Transmisor de tamaño reducido; funcionalidad completa en una electrónica muy compacta. Ahorro de tiempo en las operaciones de configuración locales sin software añadido; servidor web integrado. Verificación integrada: Heartbeat Technology.
Caja del transmisor robusta y ultracompacta. Nivel máximo de protección: IP 69. Indicador local disponible. -
Rango de diámetro nominal
DN 8 a 250 (⅜ a 10")
-
Materiales húmedos
Tubo de medición: 1.4539 (904L); 1.4404 (316/316L); Hastelloy C22, 2.4602 (UNS N06022)
Conexión: 1.4404 (316/316L); Hastelloy C22, 2.4602 (UNS N06022) -
Variables medidas
Caudal másico, densidad, temperatura, caudal volumétrico, caudal volumétrico normalizado, densidad de referencia, concentración
-
Error de medición máx.
Caudal másico (líquido): ±0,1 % (estándar), 0,05 % (opción)
Caudal volumétrico (líquido): ±0,1 %
Caudal másico (gas): ±0,25 %
Densidad (líquido): ±0,0005 % g/cm³ -
Rango de medición
0 a 2.200.000 kg/h (0 a 80.840 lb/min)
-
Máx. presión de proceso
PN 100, Clase 600, 63K
-
Rango de temperatura del medio
Estándar: –50 a +150 °C (–58 a +302 °F)
Opción: –50 a +240 °C (–58 a +464 °F) -
Rango de temperatura ambiente
Estándar: –40 a +60 °C (–40 a +140 °F)
Opción: –50 a +60 °C (–58 a +140 °F) -
Material de carcaza del sensor
1.4301/1.4307 (304L), resistente a la corrosión
-
Material de la cubierta del transmisor
Compacto: AlSi10Mg, recubierto
Compacto/ultracompacto: 1.4301 (304), 1.4404 (316L) -
Grado de protección
Estándar: IP 66/67, carcasa tipo 4X
Opción: IP 69 -
Pantalla/Operación
Indicador retroiluminado de 4 líneas disponible (sin configuración local)
Configuración posible en el navegador de Internet y mediante software de configuración -
Salidas
4‐20 mA HART (activa)
Salida de pulsos/frecuencia/conmutación (pasiva) -
Entradas
Ninguno
-
Comunicación digital
HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET
-
Suministro de energía
20 a 30 VCC
-
Aprobaciones para áreas peligrosas
ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC
-
Seguridad del producto
Marcas CE, C-Tick, EAC
-
Aprobaciones y certificados metrológicos
Calibración realizada en laboratorios de calibración acreditados (según ISO/IEC 17025)
Heartbeat Technology cumple los requisitos de trazabilidad de la medición conforme a ISO 9001:2015, sección 7.1.5.2 a (certificación TÜV SÜD) -
Aprobaciones marítimas y certificados
ABS (American Bureau of Shipping)
BV (Bureau Veritas)
LR (Lloyds Register)
Certificación BV -
Certificados y aprobaciones de presión
PED, CRN, AD 2000
-
Certificados del material
3.1 sobre materiales
NACE MR0175/MR0103, PMI, prueba de soldadura conforme a EN ISO, ASME, NORSOK -
Aprobaciones higiénicas y certificados
3-A, EHEDG, cGMP
-
Measuring principle
Coriolis
-
Título del producto
Caudalímetro con precisión y robustez excepcionales y un transmisor ultracompacto.
Rendimiento de medición más alto para líquidos y gases en unas condiciones de proceso variables y exigentes. -
Características del sensor
Seguridad de proceso máxima; inmunidad ante fluctuaciones y aplicaciones exigentes. Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura). Instalación de tamaño reducido: no se necesitan tramos rectos de entrada/salida.
Caudal másico: error de medición ±0,05 % (PremiumCal). Temperatura del producto hasta +240 °C (+464 °F). Diámetro nominal: DN 8 a 250 (³⁄₈ a 10"). -
Características del transmisor
Transmisor de tamaño reducido; funcionalidad completa en una electrónica muy compacta. Ahorro de tiempo en las operaciones de configuración locales sin software añadido; servidor web integrado. Verificación integrada: Heartbeat Technology.
Caja del transmisor robusta y ultracompacta. Nivel máximo de protección: IP 69. Indicador local disponible. -
Rango de diámetro nominal
DN 8 a 250 (⅜ a 10")
-
Materiales húmedos
Tubo de medición: 1.4539 (904L); 1.4404 (316/316L); Aleación C22, 2.4602 (UNS N06022)
Conexión: 1.4404 (316/316L); Aleación C22, 2.4602 (UNS N06022) -
Variables medidas
Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido, densidad de referencia, concentración
-
Error de medición máx.
Caudal másico (líquido): ±0,1 % (estándar), 0,05 % (opción)
Caudal volumétrico (líquido): ±0,1 %
Caudal másico (gas): ±0,25 %
Densidad (líquido): ±0,0005 % g/cm³ -
Rango de medición
0 a 2 200 000 kg/h (0 a 80 840 lb/min)
-
Máx. presión de proceso
PN 100, Clase 600, 63K
-
Rango de temperatura del medio
Estándar: –50 a +150 °C (–58 a +302 °F)
Opción: –50 a +240 °C (–58 a +464 °F) -
Rango de temperatura ambiente
Estándar: –40 a +60 °C (–40 a +140 °F)
Opción: –50 a +60 °C (–58 a +140 °F) -
Material de carcaza del sensor
1.4301/1.4307 (304L), resistente a la corrosión
-
Material de la cubierta del transmisor
Compacto: AlSi10Mg recubierto
Compacto/ultra‐compacto: 1.4301 (304), 1.4404 (316L) -
Grado de protección
Estándar: IP 66/67, carcasa tipo 4X
Opción: IP 69 -
Pantalla/Operación
Sin operación local
Posible configuración vía buscador web y herramientas de operación -
Salidas
4‐20 mA HART (activo)
Pulso/frecuencia/salida de interruptor (pasiva) -
Entradas
Ninguno
-
Comunicación digital
HART, Modbus RS485, EtherNet/IP, PROFIBUS DP
-
Suministro de energía
DC 20 a 30 V
-
Aprobaciones para áreas peligrosas
ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC
-
Seguridad del producto
CE, C-Tick, marca EAC
-
Aprobaciones y certificados metrológicos
Calibración realizada en laboratorios de calibración acreditados (según ISO/IEC 17025)
Heartbeat Technology cumple los requisitos de trazabilidad de la medición conforme a ISO 9001:2015, sección 7.1.5.2 a (certificación TÜV SÜD) -
Aprobaciones marítimas y certificados
ABS (American Bureau of Shipping)
BV (Bureau Veritas)
LR (Lloyds Register)
Certificación BV -
Certificados y aprobaciones de presión
PED, CRN, AD 2000
-
Certificados del material
material 3.1
NACE MR0175/MR0103, PMI; prueba de soldadura de acuerdo a EN ISO, ASME, NORSOK -
Aprobaciones higiénicas y certificados
3-A, EHEDG, cGMP
-
Measuring principle
Coriolis
-
Título del producto
Caudalímetro con precisión y robustez excepcionales y un transmisor ultracompacto.
Rendimiento de medición más alto para líquidos y gases en unas condiciones de proceso variables y exigentes. -
Características del sensor
Seguridad de proceso máxima; inmunidad ante fluctuaciones y aplicaciones exigentes. Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura). Instalación de tamaño reducido: no se necesitan tramos rectos de entrada/salida.
Caudal másico: error de medición ±0,05 % (PremiumCal). Temperatura del producto hasta +240 °C (+464 °F). Diámetro nominal: DN 8 a 250 (³⁄₈ a 10"). -
Características del transmisor
Transmisor de tamaño reducido; funcionalidad completa en una electrónica muy compacta. Ahorro de tiempo en las operaciones de configuración locales sin software añadido; servidor web integrado. Verificación integrada: Heartbeat Technology.
Caja del transmisor robusta y ultracompacta. Nivel máximo de protección: IP 69. Indicador local disponible. -
Rango de diámetro nominal
DN 8 a 250 (⅜ a 10")
-
Materiales húmedos
Tubo de medición: 1.4539 (904L); 1.4404 (316/316L); Aleación C22, 2.4602 (UNS N06022)
Conexión: 1.4404 (316/316L); Aleación C22, 2.4602 (UNS N06022) -
Variables medidas
Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido, densidad de referencia, concentración
-
Error de medición máx.
Caudal másico (líquido): ±0,1 % (estándar), 0,05 % (opción)
Caudal volumétrico (líquido): ±0,1 %
Caudal másico (gas): ±0,25 %
Densidad (líquido): ±0,0005 % g/cm³ -
Rango de medición
0 a 2 200 000 kg/h (0 a 80 840 lb/min)
-
Máx. presión de proceso
PN 100, Clase 600, 63K
-
Rango de temperatura del medio
Estándar: –50 a +150 °C (–58 a +302 °F)
Opción: –50 a +240 °C (–58 a +464 °F) -
Rango de temperatura ambiente
Estándar: –40 a +60 °C (–40 a +140 °F)
Opción: –50 a +60 °C (–58 a +140 °F) -
Material de carcaza del sensor
1.4301/1.4307 (304L), resistente a la corrosión
-
Material de la cubierta del transmisor
Compacto: AlSi10Mg recubierto
Compacto/ultra‐compacto: 1.4301 (304), 1.4404 (316L) -
Grado de protección
Estándar: IP 66/67, carcasa tipo 4X
Opción: IP 69 -
Pantalla/Operación
Sin operación local
Posible configuración vía buscador web y herramientas de operación -
Salidas
4‐20 mA HART (activo)
Pulso/frecuencia/salida de interruptor (pasiva) -
Entradas
Ninguno
-
Comunicación digital
HART, Modbus RS485, EtherNet/IP, PROFIBUS DP
-
Suministro de energía
DC 20 a 30 V
-
Aprobaciones para áreas peligrosas
ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC
-
Seguridad del producto
CE, C-Tick, marca EAC
-
Aprobaciones y certificados metrológicos
Calibración realizada en laboratorios de calibración acreditados (según ISO/IEC 17025)
Heartbeat Technology cumple los requisitos de trazabilidad de la medición conforme a ISO 9001:2015, sección 7.1.5.2 a (certificación TÜV SÜD) -
Aprobaciones marítimas y certificados
ABS (American Bureau of Shipping)
BV (Bureau Veritas)
LR (Lloyds Register)
Certificación BV -
Certificados y aprobaciones de presión
PED, CRN, AD 2000
-
Certificados del material
material 3.1
NACE MR0175/MR0103, PMI; prueba de soldadura de acuerdo a EN ISO, ASME, NORSOK -
Aprobaciones higiénicas y certificados
3-A, EHEDG, cGMP
Configurar para descargar los dibujos CAD de este producto
Elija entre nuestras opciones recomendadas
-
-- selected coding-- selected label99.999,00<%label%>
-
Looking for more options? Please use the configurador individual para continuar.
-
-- selected coding-- selected label99.999,00<%feature%>
-
<%label%>99.999,00
-
¿Busca más opciones? Utilice el configurador individual para continuar.
-
Process Connection
-
<%label%>99.999,00
-
<%label%>99.999,00
-
-
<%feature%><%coding%><%label%>
-
Precios por unidad
-
<%range%><%price%>
-
- Complementos opcionales
Configuración individual
Normalmente comprados juntos
Accesorios
Productos relacionados
