Resumen de especificaciones
-
Precisión
clase 2 conforme a IEC 60584
-
Máx. presión de proceso (estática)
a 20 °C: 1 bar (15 psi)
-
Rango de temperatura de operación
Tipo S:
0 °C … 1.600 °C
(32 °F … 2.912 °F)
Tipo R:
0 °C … 1.600 °C
(32 °F … 2.912 °F)
Tipo B:
600 °C … 1.700 °C
(1.112 °F … 3.092 °F) -
Máx. longitud de inmersión bajo demanda
hasta 3.500,00 mm (137,80")
Ámbito de aplicación
Los puntos de medición con temperaturas de proceso muy altas requieren estos sensores de temperatura especiales con termopozos cerámicos y termopares fabricados de metales especiales, como el platino y el rodio. El termopozo y los recubrimientos intermedio e interno fabricados de materiales cerámicos protegen el proceso de daños mecánicos y químicos y prolongan la vida útil de los sensores. Ello conlleva: un ahorro en costes de mantenimiento del punto de medición, mejoras en la calidad de los productos y un incremento en la seguridad de la planta.

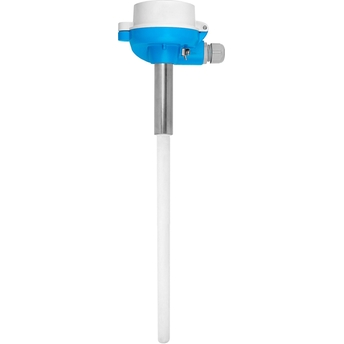

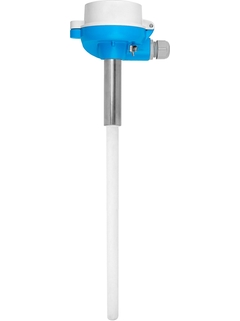

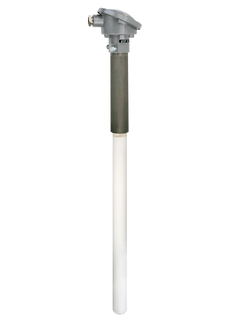

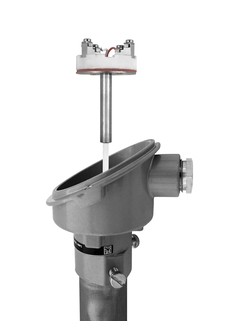

Los portasondas TAF12T con tubo triple de protección cerámico están diseñados específicamente para aplicaciones como hornos para cocer cerámica, ladrillos, producción de porcelana y la industria del vidrio. Contiene un inserto TC simple o doble en aislantes cerámicos.
Temperaturas de proceso: hasta +1.700 °C (+3.092 °F)
Ventajas
Tiempo de vida útil prolongado gracias al uso de materiales innovadores para el termopozo con mayor resistencia química y a desgastes
Medición estable a largo plazo gracias a la protección del sensor con materiales no porosos
Flexibilidad para la selección de productos gracias a su diseño modular
Costes optimizados durante el ciclo de vida gracias a las piezas de repuesto intercambiables
15 documentos
-
-
Información técnica (TI)
Omnigrad S -TAF 11, TAF 12x, TAF 16 Información técnica
Termopares con vainas metálicas y/o cerámicas para medir altas temperaturas en hornos industriales. Conexión corrediza a proceso TP de tipos J, K,R, S, B
EN ES 12/11/201325/01/201216/06/201101/09/2004Idioma:
Español
Versión:
01/09/2004
Tamaño del archivo:
880 KB
Nombre del archivo:
TI251Tes_v09.04.pdf
-
-
-
Instrucciones de instalación (EA)
High temperature thermometers TAF11, TAF12x
Unwrapping the safety seal for flanged ceramic thermometers
EN ES 20/01/2020Idioma:
Inglés
Versión:
20/01/2020
Tamaño del archivo:
125 KB
Nombre del archivo:
EA01291TA2_0120.pdf
-
-
-
Documentación especial (SD)
Device viewer
Technical documentation in other languages
Idioma:
Inglés
Versión:
14/07/2021
Tamaño del archivo:
478.5 KB
Nombre del archivo:
SD02429R09EN_0121.pdf
-
-
-
Línea de producto (FA)
Temperaturmesstechnik
Thermometer und Transmitter für die Prozessindustrie
Idioma:
Alemán
Versión:
17/02/2020
Tamaño del archivo:
5.8 MB
Nombre del archivo:
FA00006Tde_2020.pdf
-
-
-
Línea de producto (FA)
Temperature measurement
Thermometers and transmitters for the process industry
EN ES 03/05/2022Idioma:
Inglés
Versión:
03/05/2022
Tamaño del archivo:
47.5 MB
Nombre del archivo:
FA00006Ten_2122.pdf
-
-
-
Línea de producto (FA)
Mesure de température
Capteurs et transmetteurs pour les industries de process
Idioma:
French
Versión:
20/12/2019
Tamaño del archivo:
11.3 MB
Nombre del archivo:
FA00006TFR-1919-PVTEMP-BD.pdf
-
-
-
Línea de producto (FA)
Catálogo medición temperatura
Termómetros y transmisores para la industria de proceso
Idioma:
Español
Versión:
20/04/2018
Tamaño del archivo:
5.5 MB
Nombre del archivo:
FA00006Tes_Catalogo Temperatura_1818.pdf
-
-
-
Línea de producto (FA)
温度計
プロセス産業向けの温度計 および伝送器
Idioma:
Japonés
Versión:
17/02/2020
Tamaño del archivo:
38.9 MB
Nombre del archivo:
FA00006TJA_2020.pdf
-
-
-
CM (revista para los clientes)
Trait d'union 56 - Edition Process
Le Journal d'Information Endress+Hauser France
Idioma:
French
Versión:
21/06/2013
Tamaño del archivo:
1.2 MB
Nombre del archivo:
EH_TU56_Process_VBD.pdf
-
-
-
Declaración del fabricante
Product family: Process TC heavy duty
Product root: TAF12T- Declaration number: HE_00486_01.17 Manufacturer specification: RoHS
Idioma:
Inglés
Versión:
13/03/2017
Tamaño del archivo:
166.9 KB
Nombre del archivo:
HE_00486_01.17 China RoHS TAF12T.pdf
-
Buscar piezas de repuesto por número en el dibujo
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Extension cable TC IEC 2x type S/R,3pcs.
-
partes adicionales
Referencia71389514 -
-
Extension cable TC IEC 2x type B, 3 pcs.
-
partes adicionales
Referencia71389517 -
-
Terminal head only on request
-
partes adicionales
-
-
Spare parts kit sealing TA30A/TA30D
-
partes adicionales
Referencia71182602 -
-
Fixing kit cpl.TMT82/85/84 (european)
-
partes adicionales
Referencia71044061 -
-
iTEMP TMT181, Head Transmitter PCP
Número de dibujoReferenciaBTMT181- -
-
iTEMP TMT84, Transmitter PA
Número de dibujoReferenciaBTMT84- -
-
iTEMP TMT85, Transmitter FF
Número de dibujoReferenciaBTMT85- -
-
Commubox FXA195
-
partes adicionales
ReferenciaFXA195- -
-
Configuration kit TXU10-
-
partes adicionales
ReferenciaTXU10- -
-
Readwin 2000 Operation + Read. software
-
partes adicionales
ReferenciaREADWIN- -
-
iTEMP TMT182, Head Transmitter HART
Número de dibujoReferenciaBTMT182- -
-
iTEMP TMT82, Transmitter HART
Número de dibujoReferenciaBTMT82- -
-
Stop Flange adjustable,DIN EN 50446,34mm
Número de dibujoReferenciaC60000517 -
Compression fitting G1 1/2", 35mm
Referencia60022497
