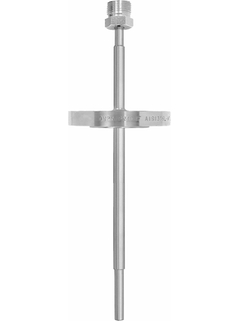

MLTWS01
Vaina para sensores de temperatura

Diseñado para el uso en la industria del Oil & Gas con conexión a proceso bridada

Este tubo de protección es un componente importante de los puntos de medición de temperatura en casi todos los procesos industriales, en especial el de la industria del Oil & Gas. Se utiliza para proteger el inserto de medición o elementos sensores de productos de proceso agresivos, de las presiones y velocidades de caudal elevadas, permitiendo el intercambio del termómetro durante el funcionamiento.

Dimensionado
Cálculo de precios tras inicio de sesión y configuración

Comparar

Producto no disponible en este mercado

Selección rápida

Elija entre nuestras opciones recomendadas

<%label%>
-- selected coding

-- selected label
<%label%>
Looking for more options? Please use the configurador individual para continuar.
<%feature%>
-- selected coding

-- selected label
<%feature%>
<%coding%>

<%label%>

¿Busca más opciones? Utilice el configurador individual para continuar.
Process Connection
<%coding%>

<%label%>

<%coding%>

<%label%>

<%message%>

Complementos opcionales

Utilice el configurador individual para continuar.

Configuración individual

Continúe seleccionando entre todas las opciones posibles

Configurar

Ventajas
Termopozo de sensor fabricado de tubos soldados
La conexión a proceso está bridada
La extensión, longitud de inmersión y la longitud total pueden elegirse según los requisitos de cada proceso
Versiones especiales pueden ser fabricadas según los requisitos...

Mostrar más
Termopozo de sensor fabricado de tubos soldados
La conexión a proceso está bridada
La extensión, longitud de inmersión y la longitud total pueden elegirse según los requisitos de cada proceso
Versiones especiales pueden ser fabricadas según los requisitos particulares del cliente

Mostrar menos

Ámbito de aplicación

El termopozo está diseñado para uso en la industria del Oil & Gas pero también puede utilizarse para aplicaciones generales. La configuración modular del equipo permite su uso en todo tipo de procesos industriales con estrés mecánico y térmico extremos.

Características y especificaciones

Atrás

Details

Measuring principle

Termo pozo Fabricado
Característica / Aplicación

Tubo de protección fabricado

Similar a DIN 43772 Forma 2F/3F
Conexión principal

rosca exterior: M24 x 1.5
Máxima longitud de inmersión estándar

445 mm, otras longitudes bajo pedido
Conexión a proceso

Brida:

DN25 PN40 B1 (EN1092-1)

DN25 PN63 B1 (EN1092-1)
Diámetro de la raíz del termopozo

16 x 10 mm
Material de contacto del medio

1.4571
Forma de la Punta

Reducida Ø12 x 7 x 50 mm
Rango de temperatura

200…600 °C (-328...1112 °F)
Presión a proceso máxima a 400 °C

Dependiendo de la presión hasta PN63

Mostrar más
Mostrar menos
