Caudalímetro Coriolis

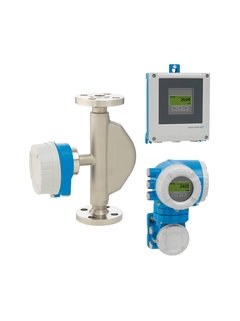

Proline Promass E 500

Coriolis

Caudalímetro con coste total de adquisición minimizado, como versión remota con hasta 4 E/S.
Medición precisa de líquidos y gases para una amplia gama de aplicaciones estándar.

Económico – equipo multifuncional; una alternativa a los caudalímetros volumétricos convencionales. Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura). Instalación de tamaño reducido: no se necesitan tramos rectos de entrada/salida.
Sensor compacto de doble tubo. Medium temperature up to +150 °C (+302 °F). Presión de proceso hasta 100 bar (1.450 psi).

Acceso completo a la información de proceso y de diagnóstico – numerosos buses de campo y E/S libremente combinables. Complejidad y variedad reducidas; funcionalidad E/S configurable según la necesidad. Verificación integrada: Heartbeat Technology.
Remote version with up to 4 I/Os. Indicador retroiluminado con control óptico y acceso WLAN. Cable estándar entre el sensor y el transmisor.

DN 8 a 80 (⅜ a 3")

Tubo de medición: 1.4539 (904L)
Conexión: 1.4404 (316/316L)

Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido, densidad de referencia, concentración

Caudal másico (líquido): ±0,15 % (estándar), 0,10 % (opción)
Caudal volumétrico (líquido): ±0,15 %
Caudal másico (gas): ±0,50 %
Densidad (líquido): ±0,0005 % g/cm³

0 a 180 000 kg/h (0 a 6615 lb/min)

PN 100, Clase 600, 63K

–40 a +150 °C (–40 a +302 °F)

Estándar: –40 a +60 °C (–40 a +140 °F)
Opción: –50 a +60 °C (–58 a +140 °F)

1.4301 (304), resistente a la corrosión
Caja de conexiones del sensor (estándar): AlSi10Mg, recubierta
Caja de conexiones del sensor (opcional): 1.4301 (304); 1.4404 (316L)

Recubierto de AlSi10Mg; 1.4409 (CF3M) similar a 316L; Policarbonato

Versión remota del sensor (estándar): IP 66/67, carcasa tipo 4X
Versión remota del sensor (opcional): IP 69. Versión remota del transmisor: IP 66/67, carcasa tipo 4X

Display retro iluminado de 4 líneas con control táctil (operación desde afuera)
Posible configuración vía el display local y las herramientas de operación

4 salidas:
4-20 mA HART (activo/pasivo)
4-20 mA WirelessHART
4-20 mA (activo/pasivo)
Salida de pulso/frecuencia/interruptor (activa/pasiva)
Salida de pulso doble (activa/pasiva)
Salida de relevador

Entrada de estatus
Entrada 4-20 mA

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

24 VCC
100 a 230 VCA
100 a 230 VCA / 24 VCC (zonas sin peligro de explosión)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

Marcas CE, C-Tick, EAC

Seguridad funcional según IEC 61508, disponible en las aplicaciones de seguridad correspondientes según IEC 61511

Calibración realizada en laboratorios de calibración acreditados (según ISO/IEC 17025)
Heartbeat Technology cumple los requisitos de trazabilidad de la medición conforme a ISO 9001:2015, sección 7.1.5.2 a (certificación TÜV SÜD)

Certificación LR, certificación DNV GL, certificación ABS, certificación BV

PED, CRN

material 3.1

3-A, EHEDG, cGMP

Coriolis

Caudalímetro con coste total de adquisición minimizado, como versión remota con hasta 4 E/S.
Medición precisa de líquidos y gases para una amplia gama de aplicaciones estándar.

Económico – equipo multifuncional; una alternativa a los caudalímetros volumétricos convencionales. Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura). Instalación de tamaño reducido: no se necesitan tramos rectos de entrada/salida.
Sensor compacto de doble tubo. Medium temperature up to +150 °C (+302 °F). Presión de proceso hasta 100 bar (1.450 psi).

Acceso completo a la información de proceso y de diagnóstico – numerosos buses de campo y E/S libremente combinables. Complejidad y variedad reducidas; funcionalidad E/S configurable según la necesidad. Verificación integrada: Heartbeat Technology.
Remote version with up to 4 I/Os. Indicador retroiluminado con control óptico y acceso WLAN. Cable estándar entre el sensor y el transmisor.

Coriolis

Caudalímetro con coste total de adquisición minimizado, como versión remota con hasta 4 E/S.
Medición precisa de líquidos y gases para una amplia gama de aplicaciones estándar.

Certificación LR, certificación DNV GL, certificación ABS, certificación BV

Coriolis

Caudalímetro con coste total de adquisición minimizado, como versión remota con hasta 4 E/S.
Medición precisa de líquidos y gases para una amplia gama de aplicaciones estándar.

Económico – equipo multifuncional; una alternativa a los caudalímetros volumétricos convencionales. Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura). Instalación de tamaño reducido: no se necesitan tramos rectos de entrada/salida.
Sensor compacto de doble tubo. Medium temperature up to +150 °C (+302 °F). Presión de proceso hasta 100 bar (1.450 psi).

Acceso completo a la información de proceso y de diagnóstico – numerosos buses de campo y E/S libremente combinables. Complejidad y variedad reducidas; funcionalidad E/S configurable según la necesidad. Verificación integrada: Heartbeat Technology.
Remote version with up to 4 I/Os. Indicador retroiluminado con control óptico y acceso WLAN. Cable estándar entre el sensor y el transmisor.

DN 8 a 80 (⅜ a 3")

Tubo de medición: 1.4539 (904L)
Conexión: 1.4404 (316/316L)

Caudal másico, densidad, temperatura, caudal volumétrico, caudal volumétrico normalizado, densidad de referencia, concentración

Caudal másico (líquido): ±0,15 % (estándar), 0,10 % (opción)
Caudal volumétrico (líquido): ±0,15 %
Caudal másico (gas): ±0,50 %
Densidad (líquido): ±0,0005 % g/cm³

de 0 a 180.000 kg/h (0 a 6.615 lb/min)

PN 100, Clase 600, 63K

–40 a +150 °C (–40 a +302 °F)

Estándar: –40 a +60 °C (–40 a +140 °F)
Opción: –50 a +60 °C (–58 a +140 °F)

1.4301 (304), resistente a la corrosión
Caja de conexiones del sensor (estándar): AlSi10Mg, recubierta
Caja de conexiones del sensor (opcional): 1.4301 (304); 1.4404 (316L)

AlSi10Mg, recubierto,; 1.4409 (CF3M) similar a 316L, Policarbonato

Versión remota del sensor (estándar): IP 66/67, carcasa tipo 4X
Versión remota del sensor (opcional): IP 69. Versión remota del transmisor: IP 66/67, carcasa tipo 4X

Indicador retroiluminado de 4 líneas con control óptico (configuración desde el exterior)
Es posible llevar a cabo la configuración mediante indicador local y software de configuración

4 salidas:
4-20 mA HART (activa/pasiva)
4-20 mA WirelessHART
4-20 mA (activa/pasiva)
Salida de pulsos/frecuencia/conmutación (activa/pasiva)
Doble salida de pulsos (activa/pasiva)
Salida de relé

Entrada de estado
Entrada de 4-20 mA

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

24 VCC
100 a 230 VCA
100 a 230 VCA / 24 VCC (zonas sin peligro de explosión)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

Marcas CE, C-Tick, EAC

Seguridad funcional según IEC 61508, disponible en las aplicaciones de seguridad correspondientes según IEC 61511

Calibración realizada en laboratorios de calibración acreditados (según ISO/IEC 17025)
Heartbeat Technology cumple los requisitos de trazabilidad de la medición conforme a ISO 9001:2015, sección 7.1.5.2 a (certificación TÜV SÜD)

Certificación LR, certificación DNV GL, certificación ABS, certificación BV

PED, CRN

3.1 sobre materiales

3-A, EHEDG, cGMP
