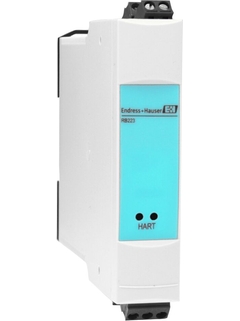

RB223
Barrera pasiva con alimentación del circuito
Barrera de uno o dos canales para separación segura de circuitos de señal estándar 4...20 mA
La barrera pasiva RB223 puede emplearse para aislar galvánicamente los circuitos de señal activos (0 a 20 mA) en tres situaciones:
Transmisión de zonas no-Ex a zonas Ex; p.ej. para ajustadores, controladores o indicadores activos,
Transmisión de zonas Ex a zonas no-Ex para la conexión de circuitos activos intrínsecamente seguros al computador local portátil (PLC),
Transmisión de zonas Ex a zonas no-Ex para la instalación de transmisores intrínsecamente seguros cuyo alimentador no es intrínsecamente seguro.
-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos especializados
- Diseñados para aplicaciones exigentes
Excelencia técnica
Simplicidad
Variable
Gamas FLEX | Excelencia técnica | Simplicidad |
---|---|---|
Gama Fundamental Satisfaga sus necesidades básicas de medición |
Excelencia técnica
|
Simplicidad
|
Gama Lean Maneje los principales procesos fácilmente |
Excelencia técnica
|
Simplicidad
|
Gama Extended Optimice sus procesos con tecnologías innovadoras |
Excelencia técnica
|
Simplicidad
|
Gama Xpert Domine las aplicaciones más exigentes |
Excelencia técnica
|
Simplicidad
Variable |
-
Resumen de especificaciones
-
Tipo de señal de entrada
1/2 x análogo 0/4...22 mA
-
Salida
1/2 x analógico 0/4 ... 22 mA
-
Power Supply
alimentación de bucle
-
Selección rápida
Configuración individual
-
Ventajas
Cabezal compacto adjunto para montaje en raíl DIN
Versiones compactas de un canal y de dos canales para ahorrar espacio
No necesita alimentación
Certificados internacionales para zonas con peligro de deflagración (Ex); pueden utilizarse hasta SIL 3
...
-
Ámbito de aplicación
Separación de las señales activas 0/4 a 20mA de los transmisores, válvulas y ajustadores.
Documentos / Manuales / Software
-
Technical Information RB223
Technical Information Barrier RB223 - One or two-channel, loop-powered
barrier for the safe separation of 4 to 20 mA standard signal circuitsTechnical Information (TI) -
Betriebsanleitung / Operating Instructions RB223
Betriebsanleitung Passivtrenner RB223 / Operating Instructions Isolator
RB223Manual de instrucciones (BA) -
RB223
ATEX:
II (1)GD
Safety Instructions
Safety instructions for electrical apparatus certified for use in
explosion-hazardous areas.Ex Safety Instructions (XA) -
Control Drawing CSA IS/NI/DIP RID16
FOUNDATION Fieldbus Field Indicator RID16
Installation Notes for Hazardous LocationsCertificate FM/CSA (ZD) -
Control Drawing CSA Intrinsically Safe, Non-Incendive Passive Barrier
RB223
Passive Barrier RB223
Installation Notes for hazardous locationsCertificate FM/CSA (ZD) -
Control Drawing FM Passive Barrier RB223
Passive Barrier RB223
Installation Notes for hazardous locationsCertificate FM/CSA (ZD) -
Functional safety manual RB223
Functional safety manual for passive barrier RB223
Special Documentation (SD) -
Componenti di sistema e data manager
Soluzioni per il completamento del punto di misura
Publications (PU)05/19Italiano -
Portfolio Overview
System products and data manager
Products and Solutions for completion of the measuring loop
Publications (PU)05/19Inglés -
Sistem Bileşenleri ve Kayıt Cihazları
Sisteminiz için tamamlayıcı çözümler
Fields of Activities (FA)10/14Turco -
Системные компоненты и Регистраторы
Обзор продукции
Fields of Activities (FA)06/13Ruso -
Componentes de sistema y registradores
Soluciones para el lazo de control
Indicadores, dispositivos de interfaz, protección contra sobretensiones,
gestores de aplicaciones y energía, registradores sin papel y paquetes
de software asociado para la automatización de procesos.Fields of Activities (FA)05/20Español -
System Components
e Data Managers
Componenti di sistema e data manager
Soluzioni per il completamento del punto di misuraFields of Activities (FA)04/18Italiano -
System Components and Data Managers
Solutions for the loop
Indicators, interface devices, surge arresters, energy and application
managers, data managers, paperless recorders and associated
software packages for process automationFields of Activities (FA)04/18Polaco -
Komponenty Systemów kontrolno-pomiarowych
Wskaźniki panelowe i obiektowe, zasilacze, bariery,
przetworniki sygnałów procesowych, ograniczniki przepięć
oraz przemysłowe liczniki ciepła i przepływu.Fields of Activities (FA)03/10Polaco -
Systemprodukte und Datenmanager
Lösungen zur Komplettierung der Messstelle
Anzeiger, Interfacegeräte, Überspannungsschutz, Energie- und
Applikationsmanager, Datenmanager, Bildschirmschreiber und
Softwarepakete für die ProzessautomatisierungFields of Activities (FA)02/20Alemán -
System Products and Data Managers
Solutions for the loop
Indicators, interface devices, surge arresters, energy and application
managers, data managers, paperless recorders and associated
software packages for process automationFields of Activities (FA)02/20Inglés -
Produits système et data managers
Solutions associées
Fields of Activities (FA)01/19fr -
Catálogo soluciones esenciales
Alta calidad a precios competitivos
Competence Brochure (CP)01/17Español -
E-direct Produktcatalogus 2018-2019
High quality, low price
Endress+Hauser Catalogues (EC)10/18Holandés -
Catalogue Produits E-direct 2019/2020 Français
La qualité Endress+Hauser à petit prix !
Endress+Hauser Catalogues (EC)09/19fr -
E-direct Produktkatalog 2019/2020
Hohe Qualität zum kleinen Preis!
Endress+Hauser Catalogues (EC)06/20Alemán -
power supply and barrier
Código de producto: RB223-
Número Declaración: HE_00647_01.17
Especificaciones del fabricante: RoHSManufacturer DeclarationInglés -
Soliswitch, process displays, Preline, power supply and barrier, power supply, over voltage protector, Mini-Log, Memo-Graph, Ecograph, controller, contactors / transmitters, Configuration Kit
Código de producto: RIA452-, RIA452L-, RIA46-, RID14-, RID16-, RMA42-, RMC621-, RMC621L-, RMS621-, RMS621L-, RN221N-, RN221NL-, RNB130-, RNS221-, RNS221L-, RS33-, RSG35-, RSG40-, RSG45-, RTA421-, RTA421L-, TXU10-, RIA45-, FML621-, FTE20-, FTE30-, FTE31-, HAW562-, HAW569-, OFTE20-, ORIA15-, ORIA45-, ORIA46-, ORMA42-, ORSG35-, ORSG45-, OSG40-, OSG45-, RA33-, RB223-, RDL10-, RH33-, RIA14-, RIA15-, RIA16-
Número Declaración: EC_00569_01.17EU DeclarationAlemán , Inglés , fr -
power supply and barrier
Código de producto: RB223-
Número Declaración: EC_00331_01.16EU DeclarationAlemán , Inglés , fr -
power supply and barrier
Código de producto: RB223-
Número Declaración: EC_00174_01.16EU DeclarationAlemán , Inglés , fr -
power supply and barrier
Código de producto: RB223-
Región: Russia (TR CU)
Entidad certificadora: EAC
Número de certificado: EAEC N RU D-DE.AB53.B.1134/20MiscellaneousRuso -
power supply and barrier
Código de producto: RB223-, RN221N-
Región: Russia (TR CU)
Entidad certificadora: EAC
Protección: [Ex ia Ga]Explosion ProtectionRuso -
power supply and barrier
Código de producto: RB223-
Región: Europe (ATEX)
Entidad certificadora: PTB
Categoría: II (1) GD
Protección: [Ex ia] IICExplosion ProtectionAlemán , Inglés
Accesorios / Piezas de repuesto
-
-
Order code
The unit is not repairable
-
-
