Sensor redox analógico
Orbipac CPF82

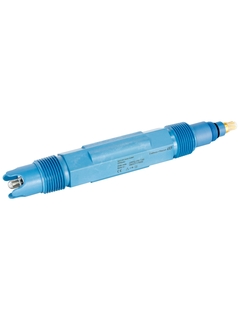

Orbipac CPF82 - Sensor redox compacto analógico para aplicaciones exigentes ©Endress+Hauser

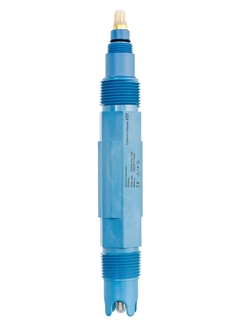

Orbipac CPF82 - Sensor redox compacto analógico para aplicaciones exigentes ©Endress+Hauser
  • Orbipac CPF82 - Sensor redox compacto analógico para aplicaciones exigentes
  • Orbipac CPF82 - Sensor redox compacto analógico para aplicaciones exigentes

Electrodo compacto para aguas residuales, industria primaria y metal

Orbipac CPF82 es la solución analógica sencilla para la medición redox en aplicaciones exigentes. El gran diafragma de politetrafluoroetileno (PTFE) anti-suciedad garantiza un bajo mantenimiento mientras que el portaelectrodos integrado permite ahorrar tiempo y espacio durante la instalación en caudal y en inmersión.

  • Cálculo de precios tras inicio de sesión y configuración

Selección rápida

Elija entre nuestras opciones recomendadas
    -- selected coding
    -- selected label
    <%label%>
    -- selected coding
    -- selected label
    <%feature%>
  • Process Connection
      <%label%>
      <%label%>

  • <%message%>

CPF82
Mostrar detalles Ocultar detalles
Mostrar detalles
Volver a la Selección rápida
  • <%feature%>
    <%coding%>
    <%label%>
pc
  • Complementos opcionales
Utilice el configurador individual para continuar.
o

Configuración individual

Continúe seleccionando entre todas las opciones posibles

Componentes adicionales

  • Ventajas

    • Apropiado para la instalación en caudal y en inmersión

    • Estable a largo plazo: El segundo puente electrolítico para una mayor protección contra iones que contaminan el electrodo como iones S2- o CN-

    • Una carcasa robusta de polímero protege contra daños...

  • Ámbito de aplicación

    Orbipac CPF82 es el sensor robusto de redox para el tratamiento de aguas industriales y residuales y para los procesos de las industrias mineras. El sensor monitoriza:

    • Entrada y salida

    • Neutralización

    • Flotación

    • Lixiviación

Características y especificaciones

Atrás

Details

  • Measuring principle

    Sensor ORP / Redox

  • Aplicación

    Agua, agua residual, proceso, galvánica

  • Característica

    Resistente contra envenenamiento por electrolitos y electrodo de gel repelente a la suciedad incluyendo conexión a proceso NPT 3/4".

  • Rango de medición

    -1500mV - -1500mV

  • Principio de medición

    Electrodo compacto de gel con sistema de referencia de doble cámara, electrolito puente de nitrato de potasio y diafragma de PTFE, anillo de platino

  • Diseño

    Electrodo compacto en carcasa PPS con conexión a proceso NPT3/4".

  • Material

    PPS / vidrio / PTFE, platino

  • Dimensión

    Longitud: 120´mm
    (4.68 pulgadas)

  • Temperatura del proceso

    -10°C - 110°C
    (14°F - 230°F)

  • Presión de proceso

    máx.. 10 bar
    (145 psi)

  • Conexión

    Cabezal de conexión TOP68

  • Protección contra ingreso

    IP68

Documentos / Manuales / Software

  • Información técnica Orbipac CPF81D/CPF82D y CPF81/CPF82

    Electrodos compactos de pH/redox, con tecnología Memosens digital o
    analógicos

    Technical Information (TI)
  • Sensores de pH/redox y semiceldas de referencia Manual de instrucciones

    Para sensores con tecnología Memosens y sensores analógicos

    Manual de instrucciones (BA)
  • pH 測定セレクションガイド

    産業プロセスにおける pH 測定

    Competence Brochure (CP)
    08/15
    Japonés
  • CP00010C pH measurement in industrial processes for US market

    Selection and engineering guide for your industry and application

    Competence Brochure (CP)
    04/15
    Inglés
  • Measurement and control aspect of pH using inductively coupled with bidirectional Memosens technology in flue gas desulfurization process

    White Paper CP971C pH measurement and control in a power utility is an
    integral part of process. The scrubber efficiency is highlydependent on
    the pH. Numerous opportunities were revealed for saving time, as well as
    the cost and materials in power plants. In afossil fuel power plant,
    the
    chemical energy stored in coal, oil, natural gas, shale oil, oxygen and
    air
    is converted into thermal, mechanical and finally into electrical
    energy. In
    other words, water is heated to steam, which spins a steam turbine. The
    steam turbine drives an electrical generator.

    Competence Brochure (CP)
    04/11
    Inglés
  • CP01202C pH Sensors:Calibrate, clean, perform a calibration check or...?

    This white paper will address
    Knowing when to do a pH sensor calibration versus a calibration
    check
    How to properly clean a pH sensor
    How to perform a pH sensor calibration
    A decision tree for step by step guidance

    Competence Brochure (CP)
    02/12
    Inglés
  • OrbiPac CPF82

    1 Redox measuring electrode with Pt 100 designed as combi-electrode

    Tender Text
    09/05
    Inglés
  • TopHit, Sensor, PuriSys, OrbiSint, OrbiPore, OrbiPac, Memosens, Liquisys pH/ORP, Liquisys Oxygen, Liquisys Chlorine, Liquiline M, Liquiline, CeraTex, Ceramax, CeraLiquid, CeraGel

    Código de producto: CPS491-, CPS47D-, CPS471D-, CPS471-, CPS441D-, CPS441-, CPS42D-, CPS42-, CPS41E-, CPS41D-, CPS41-, CPS341D-, CPS31D-, CPS31-, CPS171D-, CPS491D-, CPS64-, CPS71-, CPS71D-, CPS71E-, CPS72-, CPS72D-, CPS76D-, CPS77D-, CPS91-, CPS91D-, CPS91E-, CPS92-, CPS92D-, CPS96D-, CPS97D-, CPS16D-, CCM223-, CCM253-, CM14-, CM42-, CM442-, CM442R-, CM444-, CM444R-, CM448-, CM448R-, CM44P-, CM72-, CM82-, COM223-, COM223F-, COM253-, COM253F-, CPF201-, CPF81-, CPF81D-, CPF82-, CPF82D-, CPM223-, CPM253-, CPS11-, CPS11D-, CPS11E-, CPS12-, CPS12D-, CPS12E-, CPS13-
    Número de certificado: EAEC RU D-DE.AD07.B.01362/19

    Miscellaneous
    Ruso
  • TopHit, Sensor, PuriSys, OrbiSint, OrbiPore, OrbiPac, Memosens, Liquisys pH/ORP, Liquisys Oxygen, Liquisys Chlorine, Liquiline M, Liquiline, CeraTex, Ceramax, CeraLiquid, CeraGel

    Código de producto: CPS47D-, CPS471D-, CPS471-, CPS441D-, CPS441-, CPS42D-, CPS42-, CPS41E-, CPS41D-, CPS41-, CPS341D-, CPS31D-, CPS31-, CPS171D-, CPS16D-, CPS491-, CPS491D-, CPS64-, CPS71-, CPS71D-, CPS71E-, CPS72-, CPS72D-, CPS76D-, CPS77D-, CPS91-, CPS91E-, CPS92-, CPS92D-, CPS96D-, CPS97D-, CCM223-, CCM253-, CM14-, CM42-, CM442-, CM442R-, CM444-, CM444R-, CM448-, CM448R-, CM44P-, CM72-, CM82-, COM223-, COM223F-, COM253-, COM253F-, CPF201-, CPF81-, CPF81D-, CPF82-, CPF82D-, CPM223-, CPM253-, CPS11-, CPS11D-, CPS11E-, CPS12-, CPS12D-, CPS12E-, CPS13-
    Región: Russia (Declaration of Conformity)
    Número de certificado: EAEC D-DE.AD07.B.01363/19

    Miscellaneous
    Ruso
  • InduMax P, Liquiline M, Memocheck, Memosens, OrbiSint, OxyMax H

    Código de producto: CPS72-, CPS71D-, CPS71-, CPS491D-, CPS491-, CPS471D-, CPS471-, CPS441D-, CPS441-, CPS42D-, CPS42-, CPS41D-, CPS72D-, CPS76D-, CPS91-, CPS91D-, CPS92-, CPS92D-, CPS96D-, CTS1-, CYK10-, CYP01D-, CYP02D-, CYP03D-, CLS12-, CLS13-, CLS15-, CLS15D-, CLS16-, CLS16D-, CLS21-, CLS21D-, CLS50-, CLS50D-, CLS54-, CM42-, COS21D-, COS22D-, COS51D-, CPF81-, CPF82-, CPS11-, CPS11D-, CPS12-, CPS12D-, CPS13-, CPS16D-, CPS41-
    Región: Canada, USA
    Entidad certificadora: CSA

    Explosion Protection
    Inglés
  • InduMax P, Liquiline M, Memocheck, Memosens, OrbiPac, OrbiSint, OxyMax H

    Código de producto: CPS71D-, CPS71-, CPS491D-, CPS491-, CPS471D-, CPS471-, CPS441D-, CPS441-, CPS42D-, CPS42-, CPS41D-, CPS41-, CPS171D-, CPS72-, CPS72D-, CPS76D-, CPS91-, CPS91D-, CPS92-, CPS92D-, CPS96D-, CTS1-, CYK10-, CYP01D-, CYP02D-, CYP03D-, CLS12-, CLS13-, CLS15-, CLS15D-, CLS16-, CLS16D-, CLS21-, CLS21D-, CLS50-, CLS50D-, CLS54-, CLS82D-, CM42-, CPS16D-, CPS13-, CPS12D-, CPS12-, CPS11D-, CPS11-, CPF82D-, CPF82-, CPF81D-, CPF81-, COS51D-, COS22D-, COS21D-, COS81D-
    Región: Canada, USA
    Entidad certificadora: CSA

    Explosion Protection
    Inglés
  • InduMax P, Liquiline M, Memosens

    Código de producto: CPS41-, CPS41D-, CPS42-, CPS42D-, CPS441-, CPS441D-, CPS471-, CPS471D-, CPS491-, CPS491D-, CPS64-, CPS71-, CPS71D-, CPS72-, CPS72D-, CPS76D-, CPS91-, CPS91D-, CPS92-, CPS92D-, CPS96D-, CTS1-, CYK10-, CYP01D-, CYP02D-, OPS171D-, CLS12-, CLS13-, CLS15-, CLS15D-, CLS16-, CLS16D-, CLS21-, CLS21D-, CLS50-, CLS50D-, CLS82D-, CM42-, COS21D-, CPS171D-, CPS16D-, CPS13-, CPS12D-, CPS12-, CPS11D-, CPS11-, CPF82D-, CPF82-, CPF81D-, CPF81-, COS51D-, COS22D-
    Región: USA
    Entidad certificadora: FM

    Explosion Protection
    Inglés
  • InduMax P, Liquiline M, Memocheck, Memosens, OrbiSint, OxyMax H

    Código de producto: CPS491-, CPS471D-, CPS471-, CPS441D-, CPS441-, CPS42D-, CPS42-, CPS41D-, CPS41-, CPS72-, CPS72D-, CPS76D-, CPS71D-, CPS71-, CPS491D-, CPS91-, CPS91D-, CPS92-, CPS92D-, CPS96D-, CTS1-, CYK10-, CYP01D-, CYP02D-, CYP03D-, CLS12-, CLS13-, CLS15-, CLS15D-, CLS16-, CLS16D-, CLS21-, CLS21D-, CLS50-, CLS50D-, CLS54-, CLS82D-, CM42-, COS21D-, COS22D-, COS51D-, CPF81-, CPF82-, CPS11-, CPS11D-, CPS12-, CPS12D-, CPS13-, CPS16D-, CPS171D-
    Región: Canada, USA
    Entidad certificadora: CSA

    Explosion Protection
    Inglés
  • SmarTec, OxyMax W, OxyMax H, OrbiPac, Memosens, Liquiline M, InduMax P, InduMax H, ConduMax W, ConduMax H

    Código de producto: CPS96D-, CPS76D-, CPS16D-, CPF82D-, CPF82-, CPF81D-, CPF81-, COS51D-, COS22D-, CM42-, CLS82D-, CLS54D-, CLS54-, CLS52-, CLS50D-, CLS50-, CLS30-, CLS21D-, CLS21-, CLS16D-, CLS15D-, CLS15-, CLS13-, CLS12-, CLD18-
    Región: Russia
    Entidad certificadora: Rosstandart
    Número de certificado: OC.C.31.004.A NO 55929

    Metrology
    Ruso
