Caudalímetros Vortex

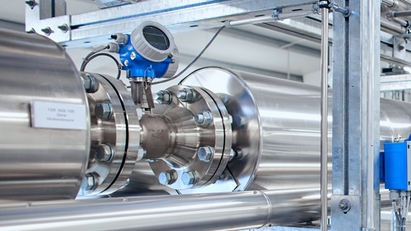

Imagen de Caudalímetro Vortex Proline Prowirl F 200 / 7F2C para las utilidades

Simple products
Easy to select, install and operate

Excelencia técnica

Simplicidad

¿Qué es FLEX?

Productos estándar
Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

¿Qué es FLEX?

Productos de alta gama
Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

¿Qué es FLEX?

Productos especializados
Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

¿Qué es FLEX?

Gamas FLEX	Excelencia técnica	Simplicidad
F L E X Gama Fundamental Satisfaga sus necesidades básicas de medición	Excelencia técnica	Simplicidad
F L E X Gama Lean Maneje los principales procesos fácilmente	Excelencia técnica	Simplicidad
F L E X Gama Extended Optimice sus procesos con tecnologías innovadoras	Excelencia técnica	Simplicidad
F L E X Gama Xpert Domine las aplicaciones más exigentes	Excelencia técnica	Simplicidad Variable

Más información acerca de las gamas FLEX

Comparar

Caudalímetro Vortex Proline Prowirl F 200

Caudalímetro versátil con detección de condiciones de vapor húmedo y la mejor precisión

Error de medición máx. Caudal volumétrico (líquido): ±0,75 %
Caudal volumétrico (opcional): ±0,65 %
Caudal volumétrico (vapor, gas): ±1,00 %
Caudal másico (vapor saturado): ±1,7 % (temperatura compensada); ±1,5 % (temperatura/presión compensada)
Caudal másico (vapor sobrecalentado, gas): ±1,5 (temperatura/presión compensada); ±1,7 % (temperatura compensada + compensación externa de la presión)
Caudal másico (líquido): ±0,85 %

Rango de medición Líquido: 0,076 a 2.100 m³/h (0,045 a 1.300 ft³/min)
en función del producto: agua con 1 bar a, 20 °C (14,5 psi a, 68 °F)
Vapor, gas: 0,39 a 28.000 m³/h (0,23 a 17.000 ft³/min)
en función del producto: vapor con 180 °C, 10 bar a (356 °F, 145 psi a); aire con 25 °C, 4,4 bar a (77 °F, 63,8 psi a)

Rango de temperatura del medio Estándar: –40 a +260 °C (–40 a +500 °F)
Temperatura alta/baja (opcional): –200 a +400 °C (–328 a +752 °F)

Máx. presión de proceso PN 100, Clase 600, 20 K

Materiales húmedos Tubo de medición: 1.4408 (C3FM); CX2MW similar a Hastelloy C22, 2.4602
Sensor DSC: 1.4404 (316/316L); UNS N06022 similar a Hastelloy C22, 2.4602
Conexión a proceso: 1.4404/F316/F316L); 2.4602

Proline Prowirl D 200
Caudalímetro Vortex

Comparar

Caudalímetro Vortex Proline Prowirl D 200

Caudalímetro económico de tipo wafer, disponible en versión compacta o remota

Error de medición máx. Caudal volumétrico (líquido): ±0,75 %
Caudal volumétrico (vapor, gas): ±1,00 %
Caudal másico (líquido): ±0,85 %
Caudal másico (vapor, gas): ±1,7 %

Rango de medición Líquido: 0,16 a 625 m³/h (0,09 a 368 ft³/min)
en función del producto: agua con 1 bar a, 20 °C (14,5 psi a, 68 °F)
Vapor, gas: 2 a 8.342 m³/h (1,18 a 4.910 ft³/min)
en función del producto: vapor con 180 °C, 10 bar a (356 °F, 145 psi a); aire con 25 °C, 4,4 bar a (77 °F, 63,8 psi a)

Rango de temperatura del medio Estándar: –40 a +260 °C (–40 a +500 °F)
Temperatura alta/baja (opcional): –200 a +400 °C (–328 a +752 °F)
Temperatura alta/baja (bajo petición): –200 a +450 °C (–328 a +842 °F)

Máx. presión de proceso PN 40, Clase 300, 20 K

Materiales húmedos Tubo de medición: 1.4408 (C3FM)
Sensor DSC: 1.4435 (316/316L)

Proline Prowirl O 200 caudalímetro Vortex

Comparar

Caudalímetro Vortex Proline Prowirl O 200  

Caudalímetro optimizado para los requisitos en instalaciones con tuberías de alta presión

Error de medición máx. Caudal volumétrico (líquido): ±0,75 %
Caudal volumétrico (vapor, gas): ±1,00 %
Caudal másico (vapor saturado): ±1,7 % (temperatura compensada); ±1,5 % (temperatura/presión compensada)
Caudal másico (vapor sobrecalentado, gas): ±1,5 (temperatura/presión compensada); ±1,7 % (temperatura compensada + compensación externa de la presión)
Caudal másico (líquido): ±0,85 %

Rango de medición Líquido: 0,1 a 1.700 m³/h (0,061 a 1.000 ft³/min)
en función del producto: agua con 1 bar a, 20 °C (14,5 psi a, 68 °F)
Vapor, gas: 0,52 a 22.000 m³/h (0,31 a 13.000 ft³/min)
en función del producto: vapor con 180 °C, 10 bar a (356 °F, 145 psi a); aire con 25 °C, 4,4 bar a (77 °F, 63,8 psi a)

Rango de temperatura del medio Estándar: –40 a +260 °C (–40 a +500 °F)
Temperatura alta/baja (opcional): –200 a +400 °C (–328 a +752 °F)

Máx. presión de proceso PN 250, Clase 1500, 40K

Materiales húmedos Tubo de medición: 1.4408 (CF3M)
Sensor DSC: UNS N07718 similar a Hastelloy 718, 2.4668
Conexión a proceso: 1.4404/F316/F316L

Imagen del medidor de caudal vortex Prowirl R 200 con línea de tamaño reducido para mediciones en rango de flujo bajo

Comparar

Caudalímetro Vortex Proline Prowirl R 200

Caudalímetro con la mejor precisión, a pesar de la reducción de la tubería

Rango de medición Líquido: 0,1 a 540 m³/h (0,061 a 320 ft³/min)
en función del producto: agua con 1 bar a, 20 °C (14,5 psi a, 68 °F)
Vapor, gas: 0,52 a 7.300 m³/h (0,31 a 4.300 ft³/min)
en función del producto: vapor con 180 °C, 10 bar a (356 °F, 145 psi a); aire con 25 °C, 4,4 bar a (77 °F, 63,8 psi a)

Máx. presión de proceso PN 40, Clase 300, 20 K

Materiales húmedos Tubo de medición: 1.4408 (CF3M)
Sensor DSC: 1.4404/F316/F316L
Conexión a proceso: 1.4404/F316/F316L

Nuestro buscador de productos le ayuda a encontrar los equipos de medición, software o componentes de sistema adecuados según sus características. La herramienta Applicator le conduce a una selección de producto según parámetros de la aplicación.

Ir al filtro de productos Ir a Applicator

Acerca de los caudalímetros Vortex

Los caudalímetros Vortex se utilizan en distintos sectores de la industria para medir el caudal volumétrico de líquidos, gases y vapor. Las aplicaciones de las industrias química y petroquímica, por ejemplo, en generación de energía y sistemas de suministro de calor comprenden fluidos completamente diferentes: vapor saturado, vapor supercalentado, aire comprimido, nitrógeno, gases licuados, gases de combustión, dióxido de carbono, agua completamente desmineralizada, disolventes, aceites térmicos, aguas de alimentación de calderas, condensación, etc.

Los caudalímetros Vortex también son muy utilizados para la medición de caudal másico. Por consiguiente, los caudalímetros Vortex modernos como el Prowirl 200 multivariable se construyen para medir más que el caudal volumétrico, e incluyen sensor de temperatura y computador de caudal.

Prowirl 200 es el primer medidor de flujo Vortex del mundo con la opción de monitorizar la calidad del vapor y de generar inmediatamente un mensaje de alarma en caso de vapor húmedo. El medidor de flujo vortex Prowirl 200 puede utilizarse también para sistemas de monitorización de caudal hasta SIL 2 y SIL 3 y ha sido evaluado y certificado independientemente por el TÜV Rheinland de acuerdo con IEC 61508.

El principio de medición de caudal por recuento de vórtices

Medición de la calidad del vapor con Prowirl F 200 - Para la máxima seguridad en operación, energía y rentabilidad

Esta animación muestra que Prowirl 200 es el caudalímetro Vortex más sólido del mundo incluso en ciclos productivos extremos.

Detección de vapor húmedo Medición del porcentaje de vapor seco.

El principio de medición de caudal Vortex

Este principio de medición se basa en el hecho de que se forman turbulencias corriente abajo tras un obstáculo en el caudal, como un pilar de puente.

Dentro de cada medidor de flujo Vortex, se ubica por consiguiente un cuerpo con frente ancho de interferencia en medio de la tubería. En cuanto la velocidad de caudal alcanza un valor determinado, se forman vórtices tras este cuerpo con frente ancho de interferencia, se separan del caudal y se transportan aguas abajo. La frecuencia de desprendimiento de vórtices es directamente proporcional a la velocidad media de circulación del fluido y, por lo tanto, al caudal volumétrico.

Los vórtices separados a ambos lados del cuerpo con frente ancho de interferencia generan alternativamente una presión local positiva o negativa que el sensor capacitivo detecta y se alimenta a la electrónica en una señal primaria digital y lineal.

Ventajas

Universalmente apto para aplicaciones con líquidos, gases y vapor
No se ve generalmente afectado por cambios en presión, densidad, temperatura y viscosidad
Gran estabilidad a largo plazo: sin desviación del punto cero y factor-K de vida útil
Gran rangeabilidad de típicamente 10:1 a 30:1 para gas/vapor, o hasta 40:1 para líquidos
Gran rango de temperatura: –200 a +400 °C (+450 °C a petición)
