Sensor del pH analógico
Ceragel CPS71

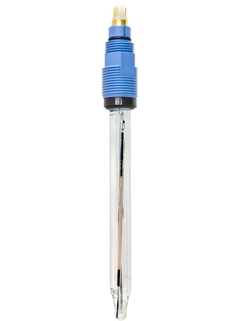

Ceragel CPS71 - Sensor de vidrio analógico para la medición del pH en aplicaciones sanitarias y de esterilidad.

El valor de pH de un líquido puede calcularse mediante el principio de medición potenciométrico. Esta animación muestra en qué consiste y cómo funciona este principio de medición

Electrodo de vidrio para las industrias alimentaria y de las ciencias de la vida

El Ceragel CPS71 es el especialista analógico para la medición del pH en aplicaciones de esterilidad y sanitarias. Su gel de última generación es resistente a las sustancias tóxicas y garantiza una medición estable incluso en productos en circulación o con una conductividad baja. Se puede utilizar el sensor en autoclave y es esterilizable y atóxico, lo que garantiza la máxima seguridad de sus productos.

Dimensionado
Cálculo de precios tras inicio de sesión y configuración

Comparar

Selección rápida

Elija entre nuestras opciones recomendadas

<%label%>
-- selected coding

-- selected label
<%label%>
Looking for more options? Please use the configurador individual para continuar.
<%feature%>
-- selected coding

-- selected label
<%feature%>
<%coding%>

<%label%>

¿Busca más opciones? Utilice el configurador individual para continuar.
Process Connection
<%coding%>

<%label%>

<%coding%>

<%label%>

<%message%>

Complementos opcionales

Utilice el configurador individual para continuar.

Configuración individual

Continúe seleccionando entre todas las opciones posibles

Configurar

Componentes adicionales

Transmisor pH/redox
Liquisys CPM223

Dispositivo compacto para montaje en panel destinado a todas las industrias
Más información
Comparar
Transmisor pH/redox
Liquisys CPM253

Equipo de campo compacto para todos los sectores industriales
Más información
Comparar
Transmisor de 1 canal
Liquiline M CM42

Equipo de campo a 2 hilos para zonas sin y con peligro de explosiones en las industrias química, biológica y alimentaria
Más información
Comparar
Soluciones de referencia
CPY20

Soluciones de referencia de pH de alta precisión para todos los sectores industriales
Más información
Comparar

Ventajas
Apto para ciclos CIP/SIP y esterilización en autoclave manteniendo una exactitud de medición elevada
El sensor resiste a ácidos y bases fuertes, y a mucha materia orgánica.
Biocompatibilidad, sin citotoxicidad
Sin materiales de origen animal y acrilamida

Ámbito de aplicación
Aplicaciones sanitarias y de esterilidad (esterilizable, se puede utilizar en autoclave):
- Fermentadores
- Biotecnología
- Ciencias de la vida
- Industria alimentaria
Tecnología de procesos y monitorización de procesos con:
- Valores de pH que cambian...

Mostrar más
Aplicaciones sanitarias y de esterilidad (esterilizable, se puede utilizar en autoclave):
- Fermentadores
- Biotecnología
- Ciencias de la vida
- Industria alimentaria
Tecnología de procesos y monitorización de procesos con:
- Valores de pH que cambian rápidamente
- Una proporción elevada de sustancias tóxicas en los electrodos tales como H₂S
Con certificados ATEX, FM y CSA para la aplicación en zonas con peligro de explosión.

Mostrar menos

Características y especificaciones

Atrás

Details

Measuring principle

Electrodo de vidrio
Aplicación

Aplicaciones higiénicas y estériles, proceso
Característica

- Resistente contra envenenamiento de referencia - Limpieza y esterilización sin desmontar (CIP/SIP) y autoclavable - alta precisión - biocompatibilidad del gel en el interior - disponibilidad de versión para instalación al revés - referencia presurizada (6 bar) disponible
Rango de medición

pH 0-14
Principio de medición

- diafragma de cerámica - referencia de gel doble y cámara doble
Diseño

- Todas las longitudes de varilla con sensor de temperatura - Memosens - tecnología "Advanced Gel"
Material

Vidrio / cerámica
Dimensión

Diámetro: 12mm (0.46 pulg.)
Longitud de ejes: 120, 225, 360 y 425 mm
(4.68/ 8.77/14.04 y 16.57 pulg.)
Temperatura del proceso

-15°C ... 140°C
(5°F - 284°F)
Presión de proceso

máx.. 13 bar
(188 psi)
sensor de temperatura

Opcional con Pt100 o Pt1000 integrado
Certificación Ex

Equipo operacional simple, no es necesaria certificación.
Conexión

Cabezal de conexión TOP68
Protección contra ingreso

IP 68
Certificados Adicionales

3A, biocompatibilidad

Mostrar más
Mostrar menos
