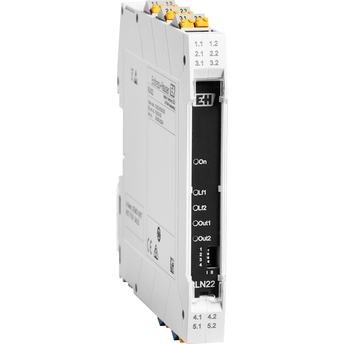

RLN22 isolating amplifier

RLN22 1- or 2-channel, 24 V DC, isolating amplifier with relay signal output for systems up to SIL 2 ©Endress+Hauser

RLN22 isolating amplifier for safe and reliable switching operations

The RN Series interface offering including the RLN22 isolating amplifier ©Endress+Hauser

The RN Series interface devices including the RLN22 isolating amplifier

RN Series interfaces installed in a control cabinet ©Endress+Hauser

The RN Series interface modules with RLN22 isolating amplifier being commissioned

Safe and reliable switching operations in critical systems

The RLN22 is a compact 1- or 2-channel, 24 V DC isolating amplifier with relay signal output. It is designed to safely operate e.g. proximity sensors or point level switches such as Liquiphant FTL51B (NAMUR) as per IEC 60947-5-6.
The interface module monitors line faults such as breaks or short-circuits of sensors or mechanical switching contacts. The device is suited for use in hazardous areas and safety instrumented systems up to SIL 2 in accordance with IEC 61508.

  • Simple products

  • Easy to select, install and operate

Excelencia técnica

Simplicidad

  • Productos estándar

  • Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

  • Productos de alta gama

  • Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

  • Productos especializados

  • Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

Gamas FLEX Excelencia técnica Simplicidad
  • F
  • L
  • E
  • X

Gama Fundamental

Satisfaga sus necesidades básicas de medición

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Lean

Maneje los principales procesos fácilmente

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Extended

Optimice sus procesos con tecnologías innovadoras

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Xpert

Domine las aplicaciones más exigentes

Excelencia técnica
Simplicidad

Variable

Producto no disponible en este mercado

  • Resumen de especificaciones

    • Tipo de señal de entrada

      NAMUR
      Bloqueo: < 1,2 mA
      Conducción: > 2,1 mA

    • Salida

      Contacto de relé

    • Fuente de alimentación

      24 V CC

please wait Loading alternative products

Selección rápida

Elija entre nuestras opciones recomendadas
Precio de venta
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

o

Configuración individual

Continúe seleccionando entre todas las opciones posibles
  • Ventajas

    • Safe and reliable switching operations: trust your critical applications

    • Compact housing: up to 2 channels on 12.5 mm (0.49 in) for efficient use of space in control cabinets

    • Installation in hazardous areas; Ex approval for Ex zone 2

    • Up to SIL 2 in...

  • Ámbito de aplicación

    • Isolating amplifier for the transmission of binary switching signals

    • Input for proximity sensors, open contacts or contacts with resistive coupling elements

    • Galvanic isolation (3-way)

    • Line fault monitoring of input circuits or mechanical switching contacts

    • Group error message via DIN rail bus connector

    • Output-side relay contacts...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Barrera activa

  • Principio de medición

    Amplificador de aislamiento NAMUR

  • Función

    De 1 canal, contacto de conmutación

    De 2 canales, contacto normalmente abierto

  • Alimentación de energía en lazo

    8 V CC

  • Fuente de alimentación

    24 V CC

  • Fuente de alimentación auxiliar / Fuente de alimentación por lazo

    8 V CC

  • Tipo de señal de entrada

    NAMUR

    Bloqueo: < 1,2 mA

    Conducción: > 2,1 mA

  • Salida

    Contacto de relé

  • Certificados

    ATEX

    IECEx

    DNV

  • SIL

    SIL 2

  • Operación

    Microinterruptor
