Prosonic S FDU96

Imagen de producto: Prosonic S FDU96

Este producto ya no se encuentra disponible.

Consulte la nueva generación en la sección predecesor / sucesor o contacte con su entidad local de Endress+Hauser.

Características y especificaciones

Atrás

Details

  • Measuring principle

    Ultrasónico

  • Característica / Aplicación

    Versión separada con cubierta de campo o carcasa con riel omega para instrumentación en gabinete de control, 300m entre sensor y transmisor

  • Suministro / Comunicación

    4 hilos (HART, Profibus DP)

  • Precisión

    +/- 2mm + 0.17% de la distancia medida

  • Temperatura ambiente

    -40 °C ... 150 °C
    (-40 °F ... 302 °F)

  • Temperatura del proceso

    -40 °C ... 150 °C
    (-40 °F ... 302 °F)

  • Presión de proceso absoluta / límite de sobrepresión máx.

    0.7 bar ... 3 bar abs
    (10 psi ... 44 spi)

  • Principales partes húmedas

    UP (poliéster no saturado)
    Silicón / Al PTFE recubierto

  • Conexión a proceso

    G / NPT 1"

  • Distancia de bloqueo

    1.6 m (5 pies)

  • Máx. distancia de medición

    70 m (230 ft)

  • Comunicación

    Transmisor:
    4 ... 20 mA HART
    Profibus DP

  • Certificados / Aprobaciones

    ATEX
    FM
    CSA
    TIIS

  • Opciones

    Segunda salida 4...20mA

  • Componentes

    Transmisor:
    FMU90

Documentos / Manuales / Software

  • Weld-in adapter, process adapter and flanges

    Level and pressure measurement

    Technical Information (TI)
  • Prosonic S FDU90, FDU91, FDU91F, FDU92, FDU93, FDU95

    Ultrasonic measuring technology

    Technical Information (TI)
  • FAU40 alignment unit

    Installation accessory for ultrasonic or microwave sensors with cable
    connection

    Technical Information (TI)
  • Safety Instructions Prosonic S FDU90, FDU91, FDU91F, FDU92, FDU93, FDU95

    II 3 G Ex nA IIC T5 Gc (FDU90)
    II 3 G Ex nA IIC T6 Gc (FDU91-93/95, FDU91F)
    II 3 D Ex tc IIIC Txx°C Dc
    EG 05 024

    Ex Safety Instructions (XA)
  • Prosonic S FDU90, FDU91, FDU91F, FDU92, FDU93, FDU95

    Ex ma IIC T5 Gb
    Ex ma IIC T6 Gb
    Ex tD A20/21 IP65 T

    Ex Safety Instructions (XA)
  • Prosonic S FDU93, FDU95, FDU96

    IECEx BVS 08.0012


    Ex ta/tb IIIC Txx°C Da/Db IP68

    Ex tb IIIC Txx°C Db IP68

    Ex Safety Instructions (XA)
  • Prosonic S FDU90, FDU91, FDU91F, FDU92, FDU93, FDU95, FDU96

    IECEx BVS 08.0012


    Ex ma IIC Tx Gb

    Ex ta/tb IIIC Txx°C Da/Db IP68

    Ex tb IIIC Txx°C Db IP68

    Ex Safety Instructions (XA)
  • Safety Instructions Prosonic S FDU90, FDU91, FDU91F, FDU92, FDU93, FDU95

    II 2 G Ex ma IIC T5 Gb (FDU90)
    II 2 G Ex ma IIC T6 Gb (FDU91/91F/92/93/95)
    II 1/2 D Ex ta/tb IIIC Txx°C Da/Db IP68
    II 2 D Ex tb IIIC Txx°C Db IP68
    BVS 05 ATEX E 009

    Ex Safety Instructions (XA)
  • Prosonic S FDU93, FDU95

    Ex tD A20/21 IP65 T

    Ex Safety Instructions (XA)
  • Safety Instructions Prosonic S FDU93, FDU95

    II 1/2 D Ex ta/tb IIIC Txx°C Da/Db IP68
    II 2 D Ex tb IIIC Txx°C Db IP68
    BVS 05 ATEX E 009

    Ex Safety Instructions (XA)
  • Integration Tutorial ME01 Mitsubishi Electric MELSEC System Q and PROFIBUS for Water & Wastewater Industry

    This document provides a step by step description on how to integrate
    Endress+Hauser
    PROFIBUS devices with the Mitsubishi Electric MELSEC Q System. All
    content of this
    document is jointly developed, reviewed and approved by Mitsubishi
    Electric and
    Endress+Hauser as a common deliverable of Open Integration.

    Special Documentation (SD)
  • Ultrasonic Sensors

    Instructions for shortening the sensor cable

    Special Documentation (SD)
  • Level measurement in polymer station with ultrasonic level sensor

    For the different treatment processes, wastewater plants produce huge
    amounts of sewage sludge annually. Since this must be disposed of
    through landfill or incineration, it is essential to try to render
    residual
    sludge as dry as possible.

    Case Studies (CS)
    06/11
    Inglés
  • Prosonic S Transmitter via HART to the PlantPAx Process Automation System

    System using a ControlLogix 1756 HART Analog Input Module
    Integration Document

    System Partner (SP)
    01/09
    Inglés
  • Prosonic S, FDU 9x (FDU90, FDU91 FDU92 FDU93 FDU95 FDU96)

    Ultraschall-Füllstandmessstelle mit Sensor und abgesetztem Messumformer.
    Füllstand-Messwertaufnehmer zur kontinuierlichen Füllstandmessung in
    offenen
    Behältern.

    Tender Text
    11/16
    Alemán
  • Radar or ultrasonic measurement

    Animation FR 1280x720 mp4

    Animation
    07/16
    French
  • Radar or ultrasonic measurement

    Animation DE 960x540 mp4

    Animation
    07/16
    Alemán
  • Radar or ultrasonic measurement

    Animation mp4 EN

    Animation
    06/15
    Inglés
  • Radar or ultrasonic measurement

    Animation flv EN

    Animation
    06/15
    Inglés
  • Prosonic S

    Código de producto: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FDU96-
    Número Declaración: EG 05 024

    EU Declaration
    Alemán , Inglés , French
  • Prosonic M, Prosonic S, Prosonic T

    Código de producto: FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FMU30-, FDU96-, FDU95-, FDU93-, FDU92-, FDU91-, FDU90-
    Región: Russia (TR CU)
    Entidad certificadora: EAC
    Número de certificado: TC BY_112 11.01. TP020 003 127

    Miscellaneous
    Ruso
  • Prosonic S

    Código de producto: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FDU96-
    Región: Canada, USA
    Entidad certificadora: CSA
    Categoría: I,II,III 1 ABCDEFG
    Protección: 6P, Exm

    Explosion Protection
    Inglés
  • Prosonic S

    Código de producto: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FDU96-
    Entidad certificadora: FM
    Categoría: I/1,2/A,B,C,D/T5, I/1,2/A,B,C,D/T6, II,III/1,2/E,F,G/T4A

    Explosion Protection
    Inglés
  • Prosonic S

    Código de producto: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FDU96-
    Región: Canada, USA
    Entidad certificadora: CSA
    Categoría: I/2/A,B,C,D/T5, I/2/A,B,C,D/T3C, I,II,III/1,2/A,B,C,D,E,F,G/T5, I,II,III/1,2/A,B,C,D,E,F,G/T6, II,III/1/E,F,G/T5, II,III/1/E,F,G/T3C

    Explosion Protection
    Inglés
  • Prosonic S

    Código de producto: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FDU96-
    Región: Europe (ATEX)
    Entidad certificadora: EXAM (DMT, BVS)
    Categoría: II 2 D, II 2 G, II 1/2 D
    Protección: Ex tb IIIC Txxx°C Db, Ex ta/tb IIIC Txxx°C Da/Db, Ex ma IIC T5 Gb, Ex ma IIC T6 Gb

    Explosion Protection
    Alemán , Inglés
  • Prosonic S

    Código de producto: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FDU96-
    Región: International (IECEx)
    Entidad certificadora: DEKRA
    Protección: Ex tb IIIC Txxx°C Db, Ex ta/tb IIIC Txxx°C Da/Db, Ex ma IIC T5 Gb, Ex ma IIC T6 Gb

    Explosion Protection
    Inglés
  • Prosonic S

    Código de producto: FDU96-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90-
    Región: Europe (ATEX)
    Entidad certificadora: EXAM (DMT, BVS)
    Categoría: II 2 G, II 1/2 D, II 2 D
    Protección: Ex ta/tb IIIC Txx°C Da/Db IP65, Ex tb IIIC Txx°C Db IP65, Ex ma IIC T6/T5 Gb

    Explosion Protection
    Alemán , Inglés
  • Prosonic S

    Código de producto: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FDU96-
    Entidad certificadora: FM
    Categoría: I,II,III 1,2 ABCDEFG
    Protección: DIP, S

    Explosion Protection
    Inglés
  • Prosonic S

    Código de producto: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FDU96-, FMU90-, FMU95-
    Región: Slovakia
    Entidad certificadora: SMUB
    Número de certificado: 018/144/10

    Metrology
  • Prosonic M, Prosonic S

    Código de producto: FDU91F-, FDU92-, FDU93-, FDU95-, FDU96-, FMU40-, FMU41-, FMU42-, FMU43-, FMU44-, FMU90-, FMU95-
    Región: Russia (GOST)
    Entidad certificadora: Rosstandart
    Número de certificado: OC.C.29.004.A № 50999/1

    Metrology
    Ruso
  • Prosonic M, Prosonic S, Prosonic T

    Código de producto: FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FMU30-, FDU96-, FDU95-, FDU93-, FDU92-, FDU91-, FDU90-
    Región: Belarus
    Entidad certificadora: BEL
    Número de certificado: 9773

    Metrology
    Ruso
  • Prosonic M, Prosonic S, Prosonic T

    Código de producto: FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FMU30-, FDU96-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-
    Región: Uzbekistan
    Entidad certificadora: UZS
    Número de certificado: 02.6925

    Metrology
    Ruso
  • Prosonic M, Prosonic S, Prosonic T

    Código de producto: FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FMU30-, FDU96-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90-
    Región: Kazakhstan
    Entidad certificadora: KazInMetr
    Número de certificado: 12134

    Metrology
    Ruso
  • Prosonic S

    Código de producto: FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FDU96-, FMU90-, FMU95-
    Región: Slovakia
    Entidad certificadora: SMUB
    Número de certificado: 144/10-018

    Metrology

Accesorios / Piezas de repuesto

Nr
Order code
Specification

  • Sucesor

    • Prosonic FDU95 - Medición por ultrasonidos
      • F
      • L
      • E
      • X

      Prosonic S FDU95

      Sensor ultrasónico de medición continua de nivel no invasiva para conectar al transmisor FMU90/FMU95

      Cargando precio
      Precios no disponibles temporalmente
      from CHF 803.-
    • Micropilot FMR56 - Radar
      • F
      • L
      • E
      • X

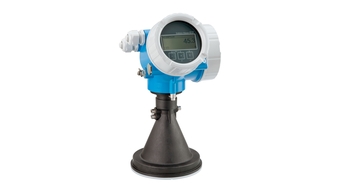

      Micropilot FMR56
