Micropilot S FMR531

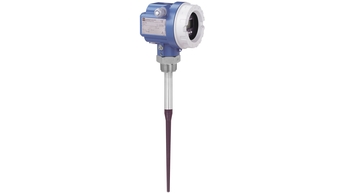

Imagen de producto: Micropilot S FMR531

Este producto ya no se encuentra disponible.

Consulte la nueva generación en la sección predecesor / sucesor o contacte con su entidad local de Endress+Hauser.

Características y especificaciones

Atrás

Details

  • Measuring principle

    Nivel de radar

  • Característica / Aplicación

    Característica / Aplicación

  • Suministro / Comunicación

    4 hilos (HART)

  • Frecuencia

    ~6 GHz

  • Precisión

    +/- 1 mm, transferencia de custodia

  • Temperatura ambiente

    Estándar:
    -40 °C ... 80 °C
    (-40 °F ... 176 °F)
    Para calibración con estándares regulatorios:
    -25 °C ... 60 °C
    (-13 °F ... 131 °F)

  • Temperatura del proceso

    -40 °C ... 150 °C
    (-40 °F ... 302 °F)

  • Presión de proceso absoluta / límite de sobrepresión máx.

    Vacío ... 40 bar
    (Vacío ... 580 psi)

  • Principales partes húmedas

    PTFE

  • Conexión a proceso

    DN50 ... DN150 / 2" ... 6"

  • Conexión a proceso higiénica

    Tres abrazaderas ISO2852

  • Aplicación

    Aplicación

  • Máx. distancia de medición

    Máx. distancia de medición

  • https://portal.endress.com/picpool/sft/prodcont/technicalinfo/Radar_Mediengruppe_en.jpg
  • Comunicación

    4 ... 20 mA HART

  • Certificados / Aprobaciones

    ATEX
    FM
    CSA
    TIIS
    WHG/Protección contra desbordamiento
    GL sectornaval
    3A

  • Límites de la aplicación

    Límites de la aplicación

Documentos / Manuales / Software

  • Micropilot S FMR530 Technical Information

    Level-Radar

    Continuous level transmitter for continuous and non-contact precision
    level measurement. For custody transfer andinventory control
    applications with NMi- and PTB-approvals.

    Technical Information (TI)
  • Tankvision NXA820, NXA821, NXA822 Información técnica

    Sistema de Gestión de Inventarios con software integrado
    completamente para operación con navegador de web estándar

    Technical Information (TI)
  • Micropilot S FMR530, FMR531, FMR532, FMR533 HART Description of Instrument Functions

    Smart Transmitter for continuous and non-contact precision level
    measurement
    For custody transfer and inventory control
    applications with NMi- and PTB-approvals

    Manual de instrucciones (BA)
  • Micropilot S FMR531 HART

    Smart Transmitter for continuous and non-contact precision level
    measurement
    For custody transfer and inventory control
    applications with NMi- and PTB-approvals

    Manual de instrucciones (BA)
  • Bedienungsanleitung/ Operating Instuction Micropilot S Kurzanleitung.

    Bedienungsanleitung/ Operating Instuction Micropilot S Kurzanleitung.

    Short Instruction (KA)
    12/00
    Alemán , Inglés
  • Weather protection cover Mounting Instruction

    Weather protection cover for devices with F12/T12/F23 housing.

    Short Instruction (KA)
    06/07
    Alemán , Inglés , Español , French , Italiano , Holandés
  • Installation instruction - electronics, terminal module

    Mircropilot S

    Short Instruction (KA)
    05/15
    Alemán , Inglés
  • Micropilot S - exchange of housing T12

    Micropilot S - exchange of housing T12

    Short Instruction (KA)
    04/21
    Alemán , Inglés
  • Micropilot S - sealing set

    Micropilot S - sealing set

    Short Instruction (KA)
    04/21
    Alemán , Inglés
  • Exchange of rod antenna on Micropilot S FMR531

    Exchange of rod antenna on Micropilot S FMR531

    Short Instruction (KA)
    04/12
    Alemán , Inglés
  • Cable separate version Installation Instructions

    Cerabar M, Cerabar S, Deltabar S, Deltapilot M, Deltapilot S

    Installation Instructions (EA)
  • Micropilot S FMR530/531/532/533

    CSA

    Control drawing

    960397-2045 C

    Ex Safety Instructions (XA)
  • Micropilot S FMR530, FMR531, FMR532, FMR533

    HART

    FM

    Drawing No.: 960397-1045 F

    Drawing Type: Control drawing

    Ex Safety Instructions (XA)
  • Micropilot S FMR532, FMR540

    4-20 mA HART
    Ex ia IIC T6...T1 Ga/Gb

    Ex Safety Instructions (XA)
  • Safety Instructions Micropilot S FMR530, FMR532, FMR533, FMR540

    II 3 G Ex nA IIC T6 Gc
    EG 01 026

    Ex Safety Instructions (XA)
  • Safety Instructions Micropilot S FMR530, FMR532, FMR533

    ATEX: II 1/2 G Ex ia IIC T6...T1 Ga/Gb
    II 2 G Ex ia IIC T6...T1 Gb
    IECEx: Ex ia IIC T6...T1 Ga/Gb
    PTB 00 ATEX 2067 X; IECEx PTB 15.0034 X

    Ex Safety Instructions (XA)
  • Micropilot S FMR530/531/532/533/540

    Allgemeine bauaufsichtliche Zulassung Z-65.16-300 (DIBt)

    Certificate (ZE)
  • Micropilot S FMR530, FMR531, FMR532, FMR533

    NMi CVN/10124773/01

    Certificate (ZE)
  • Micropilot S FMR530, FMR531, FMR532, FMR533

    NMi Type approval certificate
    T7480 Revision 4

    Certificate (ZE)
  • Micropilot S FMR530, FMR531, FMR532, FMR533

    4.413 01.06

    Certificate (ZE)
  • Micropilot S FMR530/531/532/533

    CSA

    960397-2045 A

    Control drawing

    HART

    Certificate FM/CSA (ZD)
  • Micropilot S FMR530, FMR531, FMR532, FMR533

    HART

    FM

    Drawing No.: 960397-1045 E
    Drawing Type: Control drawing

    Certificate FM/CSA (ZD)
  • Micropilot S FMR531L

    TIIS

    Drawing No.: 960397/Ex436-567

    Drawing Type: System structure

    Certificate FM/CSA (ZD)
  • Micropilot S FMR531K

    TIIS

    Drawing No.: 960397/Ex435-562

    Drawing Type: System structure

    Certificate FM/CSA (ZD)
  • Micropilot S FMR530, FMR531, FMR532, FMR533

    HART

    FM

    Drawing No.: 960397-1045 D Drawing Type: Wiring diagram

    Certificate FM/CSA (ZD)
  • Tank Side Monitor NRF590 Micropilot S FMR53x, FMR540

    Sealing of the Tank Side Monitor NRF590 and the Micropilot S
    FMR53x/FMR540

    Special Documentation (SD)
  • Rozporz& 261;dzenie w sprawie wymaga& 324; dla zbiorników pomiarowych

    Sk&
    322;ady podatkowe i terminale paliwowe

    Publications (PU)
    10/09
    Polaco
  • Wykaz wyrobów akcyzowych

    Sk&
    322;ady podatkowe i terminale paliwowe

    Publications (PU)
    10/09
    Polaco
  • Brewery application: Brewhouse, Application 17

    Meas. Point 15: level measurement in the adjunct silo
    Application 1
    microwave

    Industry Solutions (SO)
    Inglés
  • Juice application: Concentrate storage, Application 6

    Meas. point 3: level measurement concentrate tank
    Application 3
    microwave

    Industry Solutions (SO)
    Inglés
  • Brewery application: Bright beer buffer tanks, Application 5

    Meas. point 3: level measurement at the bright beer tanks
    Application 3
    Microwave

    Industry Solutions (SO)
    Inglés
  • Pulse radar for mm-precision in tank

    The requirements of mm-precision in tank gauging under reference and application conditions are
    discussed. Decisive parameters of
    an overall concept (puls radar, carrier frequency 5,8GHz, phase
    evaluation, 2-wire systems, antenna choice) are explained and
    their advantages are illustrated.

    Special Promotion (SP)
    Inglés
  • Puls-Radar zur mm-genauen Füllstandmessung

    Die Anforderungen der mm-genauen Füllstandmessung werden unter Referenz- und Anwendungsbedingungen diskutiert. Entscheidende Größen
    eines durchgängigen Gesamtkonzepts (Pulsverfahren, Trägerfrequenz 5,8GHz,
    Phasenauswertung, 2-Draht System, Antennenwahl) werden
    erläutert und ihre Vorteile dargestellt.

    Special Promotion (SP)
    Alemán
  • Selection criteria for level radar in the chemical industrie

    During the past three years the performance but also the variety of level radar devices has been increased significantly. For the
    use of radar systems the application has to be analysed according to the process and the tank specific requirements. Only then a
    cost effective solution can be defined. This article describes crite-ria for the proper selection of radar devices. Especially the
    choice of the frequency (e.g. 6 GHz or 26 GHz) and the antenna types are discussed.
    (only german version)

    Special Promotion (SP)
    Inglés
  • DTM Single, MicropilotS_FMR53x_V1_02, 23.10.2020 (Level, Micropilot S, 0x0010)

    HART,

    DeviceCare Version: 1.07.00

    Field Xpert - SMT70 Version: 1.05.00

    FieldCare Version: 2.15.00

    Device Type Manager (DTM)
    1.4.188.39
    Language neutral
  • DTM Single, MicropilotS_FMR53x_V2_00, 23.10.2020 (Level, Micropilot S, 0x0010)

    HART,

    DeviceCare Version: 1.07.00

    Field Xpert - SMT70 Version: 1.05.00

    FieldCare Version: 2.15.00

    Device Type Manager (DTM)
    1.4.188.39
    Language neutral
  • DTM Single, MicropilotS_FMR53x_V3_00, 23.10.2020 (Level, Micropilot S, 0x0010)

    HART,

    DeviceCare Version: 1.07.00

    Field Xpert - SMT70 Version: 1.05.00

    FieldCare Version: 2.15.00

    Device Type Manager (DTM)
    1.4.188.39
    Language neutral
  • Cerabar, Cerabar M, Cerabar S, Levelflex, Micropilot, Micropilot S

    Código de producto: FMR56-, FMR57-, FMR60-, FMR62-, FMR67-, PMC11-, PMC21-, PMC71B-, PMP11-, PMP21-, PMP23-, PMP51-, PMP51B-, PMP55-, PMP71-, PMP71B-, PMP72-, PMP75-, FMR540-, FMR54-, FMR533-, FMR532-, FMR531-, FMR530-, FMR53-, FMR52-, FMR51-, FMR50-, FMP57-, FMP56-, FMP55-, FMP54-, FMP53-, FMP52-, FMP51-, FMP50-
    Número Declaración: HE_01158_01.19

    Manufacturer Declaration
    Inglés
  • Micropilot S

    Código de producto: FMR540-, FMR530-, FMR531-, FMR532-, FMR533-
    Número Declaración: EC12017A

    EU Declaration
    Inglés
  • Micropilot S

    Código de producto: FMR530-, FMR531-, FMR532-, FMR533-, FMR540-

    EU Declaration
    Alemán , Inglés , French
  • Micropilot S

    Código de producto: FMR530-, FMR532-, FMR533-, FMR531-, FMR540-
    Región: Canada, USA
    Entidad certificadora: CSA
    Categoría: I,II,III/1,2/A,B,C,D,E,F,G/T6, I/zone 2, I/zone 0
    Protección: IS/NI, AEx/Ex/ia/IIC/T6, AEx/Ex/nA/IIC/T6

    Explosion Protection
    Inglés
  • Micropilot S

    Código de producto: FMR530-, FMR532-, FMR533-, FMR531-, FMR540-
    Región: Canada, USA
    Entidad certificadora: CSA
    Categoría: I,II,III/1,2/A,B,C,D,E,F,G/T6, I/zone 2, I/zone 0
    Protección: IS/NI, AEx/Ex/ia/IIC/T6, AEx/Ex/nA/IIC/T6

    Explosion Protection
    Inglés
  • Micropilot S

    Código de producto: FMR540-, FMR532-, FMR533-, FMR531-, FMR530-
    Región: USA, Canada
    Entidad certificadora: CSA
    Categoría: I,II,III/1,2/A,B,C,D,E,F,G/T6, I/zone 2, I/zone 0
    Protección: AEx/Ex/nA/IIC/T6, AEx/Ex/ia/IIC/T6, IS/NI

    Explosion Protection
    Inglés
  • Micropilot S

    Código de producto: FMR540-, FMR532-, FMR533-, FMR531-, FMR530-
    Región: USA
    Entidad certificadora: FM
    Categoría: I/2/A,B,C,D/T6, I,II,III/1/A,B,C,D,E,F,G/T6, II,III/1/E,F,G/T6...T1
    Protección: IS/NI/DIP

    Explosion Protection
    Inglés
  • Micropilot S

    Código de producto: FMR530-, FMR531-, FMR532-, FMR533-, FMR540-
    Región: China
    Entidad certificadora: NEPSI
    Categoría: zone 0,1
    Protección: Ex ia IIC T6...T1

    Explosion Protection
    Chino
  • Micropilot S

    Código de producto: FMR533-, FMR532-, FMR531-, FMR530-
    Región: Europe
    Entidad certificadora: NMI
    Número de certificado: T5754 REV. 4

    Metrology
    Inglés , Japonés , Holandés
  • Micropilot S

    Código de producto: FMR530-, FMR531-, FMR532-, FMR533-, FMR540-
    Región: Kazakhstan
    Entidad certificadora: KazInMetr
    Número de certificado: 12133

    Metrology
    Ruso
  • Micropilot S

    Código de producto: FMR530-, FMR532-, FMR533-, FMR531-
    Región: Europe
    Entidad certificadora: NMI
    Número de certificado: T7480 REV. 4

    Metrology
    Inglés
  • Micropilot S

    Código de producto: FMR530-, FMR531-, FMR532-, FMR533-, FMR540-
    Entidad certificadora: UCM (Ministero dello Sviluppo economico)
    Número de certificado: 10708, 10711

    Metrology
    Italiano
  • Micropilot S

    Código de producto: FMR530-, FMR532-, FMR533-, FMR531-, FMR540-
    Entidad certificadora: UCM (Ministero dello Sviluppo economico)
    Número de certificado: 10708, 10711

    Metrology
    Italiano
  • Micropilot S

    Código de producto: FMR533-, FMR532-, FMR531-, FMR530-
    Región: Hungary
    Entidad certificadora: OMH, OMH
    Número de certificado: H_OMH_TH-8072_3_2002

    Metrology
    Húngaro
  • Micropilot S

    Código de producto: FMR530-, FMR531-, FMR532-, FMR533-
    Región: Austria
    Entidad certificadora: BEV
    Número de certificado: GZ5766/2004

    Metrology
    Alemán
  • Micropilot S

    Código de producto: FMR532-, FMR530-, FMR531-, FMR533-
    Región: International
    Entidad certificadora: NMI
    Número de certificado: OIML11200131-13.01

    Metrology
    Inglés
  • Micropilot S, Sakura, System&Gauging

    Código de producto: NMT535-, NMT532-, NMT536-, NRF560-, NRF561-, NRM570-, FMR530-, FMR531-, FMR532-, FMR533-, NMS531-, NMS536-, NMS535-, NMS534-, NMS532-
    Región: Indonesia
    Entidad certificadora: MIGAS
    Número de certificado: MIGAS

    Metrology
    Inglés
  • Micropilot, Micropilot S, SYSTEM

    Código de producto: NMR84-, NMR81-, FMR67-, FMR62-, FMR60-, FMR57-, FMR56-, FMR540-, FMR54-, FMR533-, FMR532-, FMR531-, FMR530-, FMR53-, FMR52-, FMR51-, FMR50-, FMR20-, FMR10-
    Región: Uzbekistan
    Entidad certificadora: UZS
    Número de certificado: 02.6926

    Metrology
    Ruso
  • Micropilot S

    Código de producto: FMR530-, FMR531-, FMR532-, FMR533-
    Región: Europe
    Entidad certificadora: PTB
    Número de certificado: PTB4413-0106

    Metrology
    Alemán , Inglés , Japonés

Accesorios / Piezas de repuesto

Nr
Order code
Specification

  • Sucesor

    • Medición por radar - Micropilot FMR231

      Micropilot M FMR231

      Medición y detección de nivel continua y sin contacto en líquidos

      Cargando precio
      Precios no disponibles temporalmente
      from CHF 803.-

    • Simple products

    • Easy to select, install and operate

    Excelencia técnica

    Simplicidad

    • Productos estándar

    • Seguros, resistentes y con poco mantenimiento

    Excelencia técnica

    Simplicidad

    • Productos de alta gama

    • Altamente funcionales y prácticos

    Excelencia técnica

    Simplicidad

    • Productos especializados

    • Diseñados para aplicaciones exigentes

    Excelencia técnica

    Simplicidad

    Variable

    Gamas FLEX Excelencia técnica Simplicidad
    • F
    • L
    • E
    • X

    Gama Fundamental

    Satisfaga sus necesidades básicas de medición

    		Excelencia técnica
    		Simplicidad
    • F
    • L
    • E
    • X

    Gama Lean

    Maneje los principales procesos fácilmente

    		Excelencia técnica
    		Simplicidad
    • F
    • L
    • E
    • X

    Gama Extended

    Optimice sus procesos con tecnologías innovadoras

    		Excelencia técnica
    		Simplicidad
    • F
    • L
    • E
    • X

    Gama Xpert

    Domine las aplicaciones más exigentes

    		Excelencia técnica
    		Simplicidad

    Variable
Comparar productos
Utilizamos cookies para almacenar en su equipo información que nos ayuda a personalizar y mejorar sus interacciones con nosotros. Puede encontrar más información sobre las cookies en la política de privacidad.
