WirelessHART Fieldgate SWG70

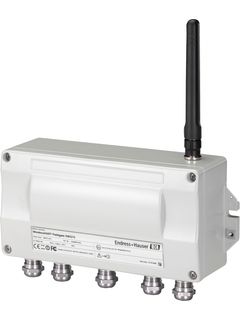

WirelessHART Fieldgate SWG70 con interfaces Ethernet y RS-485 © Endress+Hauser

El video de "Simply Explain", "Wireless sin problemas - con WirelessHART" muestra cómo aumentar la eficiencia de una unidad de desnitrificación de gases de combustión, al mismo tiempo que se ahorran costes.

Gateway WirelessHART inteligente con interfaces Ethernet y RS-485

El equipo WirelessHART Fieldgate SWG70 de Endress+Hauser ha sido diseñado para actuar como interfaz entre la capa física Ethernet o RS-485 de un sistema y la red WirelessHART. El gateway está diseñado para el montaje en zonas con peligro de explosión Zona 2. Se puede instalar una antena integrada o remota según los requerimientos de la aplicación.

  • Simple products

  • Easy to select, install and operate

Excelencia técnica

Simplicidad

  • Productos estándar

  • Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

  • Productos de alta gama

  • Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

  • Productos especializados

  • Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

Gamas FLEX Excelencia técnica Simplicidad
  • F
  • L
  • E
  • X

Gama Fundamental

Satisfaga sus necesidades básicas de medición

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Lean

Maneje los principales procesos fácilmente

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Extended

Optimice sus procesos con tecnologías innovadoras

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Xpert

Domine las aplicaciones más exigentes

Excelencia técnica
Simplicidad

Variable

  • Resumen de especificaciones

    • Salida

      Ethernet (10 BASE-T/10 BASE TX)
      - Configurable para HART IP y comunicación MODBUS TCP
      Interfaz serial RS-485
      - Configurable para HART Versión 7.0 o comunicación MODBUS RTU

    • Pantalla

      Integral a través de 5 LEDs

please wait Loading alternative products

Selección rápida

Elija entre nuestras opciones recomendadas
Sales price
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

o

Configuración individual

Continúe seleccionando entre todas las opciones posibles
  • Ventajas

    • Puesta en marcha y diagnóstico sencillos de una red WirelessHART autoorganizada

    • Integración perfecta de la información del equipo de campo en aplicaciones de sistema superior con protocolos estandarizados, como MODBUS, EtherNet/IP, HART-IP u OPC.

    • ...

  • Ámbito de aplicación

    Optimización de procesos, monitorización / inventario de depósitos y silos, monitorización de la condición del equipo. El gateway WirelessHART convierte y almacena los datos del dispositivo inalámbrico en un formato que es compatible con otros sistemas...

Características y especificaciones

Atrás

Details

  • Measuring principle

    HART inalámbrico

  • Función

    Pasarela inalámbrica inteligente HART con interfaces Ethernet y RS-485

  • Certificación

    Área no peligrosa

    ATEX II 3G Ex nA II T4

  • Entrada

    Interfaz de comunicación HART inalámbrica

    Tasa de transmisión: Nominal 250 kBits/s

    Frecuencia de operación: 2.4 GHz (banda ISM)

    Rango de transmisión por debajo de las condiciones de referencia:
    Externo 250 m, interno 50 m

  • Salida

    Ethernet (10 BASE-T/10 BASE TX)

    - Configurable para HART IP y comunicación MODBUS TCP

    Interfaz serial RS-485

    - Configurable para HART Versión 7.0 o comunicación MODBUS RTU

  • Fuente de alimentación auxiliar / Fuente de alimentación en lazo

    20 VDC a 30 VDC

  • Dimensiones (wxhxd)

    W x H x D:

    257 mm x 85 mm x 285 mm con entradas de cable y antena

    257 mm x 85 mm x 115 mm sin entradas de cable y antena

  • Software

    Software interno para el control de la red inalámbrica WirelessHART, incluyendo interfaz web para configuración.

  • Operación

    Integral a través de botones oprimibles

    Configuración de PC:

    - Navegador Web a través de Ethernet

    - FieldCare a través de Ethernet (HART IP CommDTM) o RS-485 (S-MUX DTM)

  • Pantalla

    Integral a través de 5 LEDs

  • Voltaje de Operación

    20 VDC a 30 VDC

  • Corriente nominal

    <5 W
