Resumen de especificaciones
-
Error de medición máx.
Caudal volumétrico:
±3 % lect. para DN 15
±2 % lect. para DN 25 a DN 200
±2 % lect. por encima de DN 200 -
Rango de medición
0 a 15 m/s (0 a 50 ft/s)
-
Rango de temperatura del medio
DN 15 a 65 (½ a 2½"): –40 a +150 °C (–40 a +302 °F)
DN 50 a 4.000 (2 a 160"): –40 a +170 °C (–40 a +338 °F) -
Máx. presión de proceso
N/A
Ámbito de aplicación

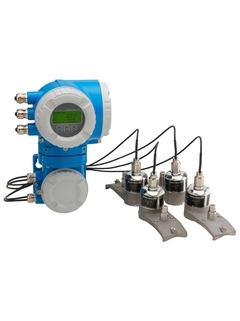

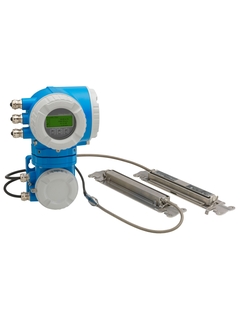

Prosonic Flow P 500 es el caudalímetro por ultrasonidos "clamp-on" ideal para garantizar una medición segura y sin mantenimiento de líquidos tanto conductivos como no conductivos, incluso en aplicaciones complejas. Mide el caudal de forma no invasiva y bidireccional, independientemente de la presión, la densidad y la conductividad, y sin interrumpir el proceso.

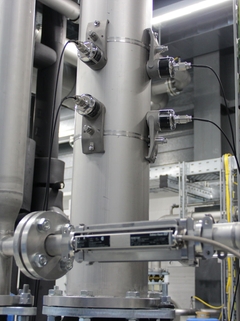

El FlowDC posibilita un montaje más flexible que nunca. La precisión especificada se mantiene con un tramo recto de entrada de tan solo 2 x DN, incluso en el caso de perfiles de flujo alterados.
Gracias a las juntas de acoplamiento especiales, este sistema "clamp-on" por ultrasonidos no necesita mantenimiento a lo largo de todo el ciclo de vida del producto.
Además, el Prosonic Flow P 500 está disponible con:

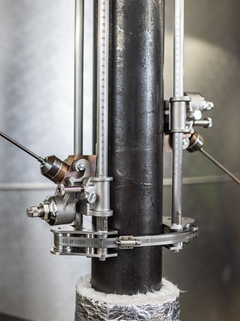

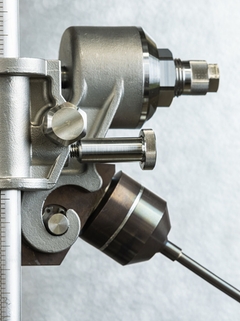

sensores para aplicaciones a altas temperatura para mediciones de hasta 550 °C (1.022 °F)
un paquete de aplicación Petroleum (PAP), que calcula el volumen estándar de hidrocarburos líquidos
Heartbeat Technology, que proporciona una transparencia continua de los procesos. De este modo, es posible detectar las adherencias antes de que afecten al funcionamiento
Ventajas
Montaje flexible: El FlowDC reduce al mínimo los tramos rectos de entrada
Estrictos estándares de seguridad: Prosonic El Flow P 500 se ha desarrollado conforme a los requisitos de seguridad funcional de la norma IEC 61508 y cuenta con homologaciones internacionales para zonas con peligro de explosión, Zona 1 y Clase I, División 1
Rendimiento de medición fiable: Los sensores contrastados, en combinación con el sistema de montaje sin mantenimiento, proporcionan señales estables a largo plazo, también en aplicaciones a altas temperaturas (≤550 °C / 1.022 °F)
Un funcionamiento sencillo: El servidor web ofrece un acceso remoto completo, mientras que el indicador táctil del equipo permite interactuar cómodamente en campo
Información transparente sobre los procesos: Heartbeat Technology, con sus funciones integradas de diagnóstico, verificación y monitorización, garantiza el cumplimiento normativo y la seguridad de los procesos en todo momento
Baja inversión de capital: La rentabilidad aumenta con el diámetro de la tubería (hasta DN 4000/160")
