Título del producto
std_productprofile_product_usp_8209.
Características del sensor
std_productprofile_product_benefits_8212. Señal estable a largo plazo; montaje permanente sin mantenimiento desde fuera con juntas de acoplamiento. Transparencia del proceso; función de diagnóstico.
Características del transmisor
std_productprofile_product_benefits_8192. std_productprofile_product_benefits_8193. std_productprofile_product_benefits_58666_1571901005.
Rango de diámetro nominal
Un solo canal, 1 o 2 caminos: DN 15 a 4.000 (1/2 a 160")
Materiales húmedos
Sistema de abrazaderas:
Variables medidas
Flujo volumétrico canal 1&2, flujo volumétrico promedio, diferencia de flujo volumétrico, velocidad del sonido, velocidad del flujo, totalizador
Error de medición máx.
Caudal volumétrico:
Rango de medición
0,3 a 10 m/s (1 a 33 ft/s)
Rango de temperatura del medio
DN 15 a 65
Rango de temperatura ambiente
-20 a +60 °C (-4 a +140 °F)
Material de carcaza del sensor
Material de la cubierta del transmisor
Carcasa para montaje en pared: fundición de aluminio con recubrimiento de pintura electrostática
Grado de protección
IP 67, tipo 4X para transmisor
Pantalla/Operación
Indicador retroiluminado de 4 líneas con tres teclas en pantalla táctil
Salidas
1 4-20 mA HART
Comunicación digital
HART
Suministro de energía
85 a 260 V AC
Aprobaciones para áreas peligrosas
Otras aprobaciones y certificados
Verificación de medidor de flujo para DN15, 25, 40, 50 & 100 únicamente
Aprobaciones y certificados metrológicos
Verificación de medidor de flujo para DN15, 25, 40, 50 & 100 únicamente
Aprobaciones marítimas y certificados
UL rec. Comp
Más descargados
Prosonic Flow 93
HART
Description of Device Functions
Versión en inglés - 07/2011
Description of the device functions (Options and inputs). Additional
documentation for Operating Instructions PROline Prosonic Flow 93.
EN
ES
DE FR IT JA RO RU
01/07/2011
01/06/2009
01/11/2004
15/10/2003
01/12/2002
Idioma:
Inglés
Versión:
01/07/2011
Tamaño del archivo:
1.3 MB
Nombre del archivo:
BA00071DEN_1311.pdf
Proline Prosonic Flow 93P
Technical Information
Versión en inglés - 07/2011
Ultrasonic flow measuring system
Volume flow measurement of liquids in chemical or process applications
EN
ES
DE FR IT JA PL RU ZH
01/07/2011
01/07/2010
01/06/2009
Idioma:
Inglés
Versión:
01/07/2011
Tamaño del archivo:
1.1 MB
Nombre del archivo:
TI00083DEN_1311.pdf
131 documentos
Proline Prosonic Flow 93P
Technical Information
Ultrasonic flow measuring system
EN
ES
Alemán French Italiano Japonés Polaco Ruso Chino
01/07/2011
01/07/2010
01/06/2009
Idioma:
Inglés
Versión:
01/07/2011
Tamaño del archivo:
1.1 MB
Nombre del archivo:
TI00083DEN_1311.pdf
PROSONIC FLOW 93 P
Technical Information
Ultrasonic Flow Measuring System
EN
ES
Danés Alemán French Italiano Japonés Polaco Ruso
01/05/2005
01/10/2003
Idioma:
Inglés
Versión:
01/05/2005
Tamaño del archivo:
1.6 MB
Nombre del archivo:
TI056DEN.pdf
Prosonic Flow 93
HART
Operating Instructions
Ultrasonic Flow Measuring System. The description of the device
EN
ES
Checo Alemán Griego French Italiano Japonés Polaco Rumano Ruso Chino
19/08/2011
01/07/2010
01/06/2009
01/11/2004
15/10/2003
Idioma:
Inglés
Versión:
19/08/2011
Tamaño del archivo:
2.8 MB
Nombre del archivo:
BA00070DEN_1311.pdf
Proline Prosonic Flow 93
PROFIBUS DP/PA
Operating Instruction
Ultrasonic Flow Measuring System with PROFIBUS DP/PA interface.
EN
ES
Checo Alemán Finés Italiano Ruso
19/08/2011
21/09/2010
01/12/2007
01/12/2002
Idioma:
Inglés
Versión:
19/08/2011
Tamaño del archivo:
3.3 MB
Nombre del archivo:
BA00076DEN_1411.pdf
Prosonic Flow 93
HART
Description of Device Functions
Description of the device functions (Options and inputs). Additional
EN
ES
Alemán French Italiano Japonés Rumano Ruso
01/07/2011
01/06/2009
01/11/2004
15/10/2003
01/12/2002
Idioma:
Inglés
Versión:
01/07/2011
Tamaño del archivo:
1.3 MB
Nombre del archivo:
BA00071DEN_1311.pdf
Prosonic Flow 93
FOUNDATION Fieldbus
Description of device functions
Description of the device functions (Options and inputs).
EN
ES
Alemán Ruso
01/07/2011
25/10/2010
01/05/2002
Idioma:
Inglés
Versión:
01/07/2011
Tamaño del archivo:
1.2 MB
Nombre del archivo:
BA00079DEN_1411.pdf
Prosonic Flow 93C
FOUNDATION Fieldbus
Operating Instruction
Ultrasonic Flow Measuring System with FOUNDATION Fieldbus interface.
Idioma:
Inglés
Versión:
25/10/2010
Tamaño del archivo:
2.5 MB
Nombre del archivo:
BA00145DEN_1310.pdf
Prosonic Flow 93 PROFIBUS DP/PA
Description of Device Functions
Description of the device functions (Options and inputs).
EN
ES
Alemán Finés
01/07/2011
21/09/2010
01/12/2002
Idioma:
Inglés
Versión:
01/07/2011
Tamaño del archivo:
1.2 MB
Nombre del archivo:
BA00077DEN_1411.pdf
Prosonic Flow 93
FOUNDATION Fieldbus
Operating Instruction
Ultrasonic Flow Measuring System with FOUNDATION Fieldbus interface.
EN
ES
Alemán Ruso
19/08/2011
25/10/2010
01/05/2002
Idioma:
Inglés
Versión:
19/08/2011
Tamaño del archivo:
2.5 MB
Nombre del archivo:
BA00078DEN_1411.pdf
Prosonic Flow 93C
FOUNDATION Fieldbus
Description of device functions
Description of the device functions (Options and inputs).
Idioma:
Inglés
Versión:
25/10/2010
Tamaño del archivo:
2.3 MB
Nombre del archivo:
BA00146DEN_1310.pdf
Buscar piezas de repuesto por número en el dibujo
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
Kit power s.b. PSONIC9X 85-260VAC
Número de dibujo
Referencia
F
50099250
Kit p.s.b. PSONIC 93 85-260VAC HE
Número de dibujo
Referencia
F
71243440
Kit P.s.b. PSONIC9X 20-55VAC16-62VDC
Número de dibujo
Referencia
F
50099252
Kit power s.b. PSONIC9X 85-260VAC Ex
Número de dibujo
Referencia
F
50099251
Kit P.s.b. PSONIC9X 20-55VAC16-62VDC Ex
Número de dibujo
Referencia
F
50099253
Kit 10 fuses 250 VAC T800 MA
Número de dibujo
Referencia
7
50094002
Kit 10 fuses 250 VAC T 2A00
Número de dibujo
Referencia
7
50094003
Kit meas. amplifier PSONIC 93 WEA EX
Número de dibujo
Referencia
B
50106103
Kit meas. amplifier PSONIC 93 EES EX
Número de dibujo
Referencia
B
50106104
Kit meas. amplifier PSONIC 93 SEA EX
Número de dibujo
Referencia
B
50106105
Kit meas. amplifier Psonic 93 CN EX
Número de dibujo
Referencia
B
50108136
Kit amplifier 93 1CH WEA EX
Número de dibujo
Referencia
B
71093780
Kit amplifier 93 1CH EES EX
Número de dibujo
Referencia
B
71093781
Kit amplifier 93 1CH SEA EX
Número de dibujo
Referencia
B
71093783
Kit amplifier 93 1CH CN EX
Número de dibujo
Referencia
B
71093785
Kit amplifier 93 2CH WEA EX
Número de dibujo
Referencia
B
71093786
Kit amplifier 93 2CH EES EX
Número de dibujo
Referencia
B
71093787
Kit amplifier 93 2CH SEA EX
Número de dibujo
Referencia
B
71093788
Kit amplifier 93 2CH CN EX
Número de dibujo
Referencia
B
71093789
Kit amplifier 93 1CH/2CH -40C WEA EX
Número de dibujo
Referencia
B
71093790
Kit amplifier 93 1CH/2CH -40C EES EX
Número de dibujo
Referencia
B
71093791
Kit amplifier 93 1CH/2CH -40C SEA EX
Número de dibujo
Referencia
B
71093792
Kit amplifier 93 1CH/2CH -40C CN EX
Número de dibujo
Referencia
B
71093793
Kit com 53/55/83/93 curr./freq. out Ex
Número de dibujo
Referencia
C
50098301
Kit commodul current/freq./2Relay Ex
Número de dibujo
Referencia
C
50098300
Número de dibujo
Referencia
C
71066579
Kit Com 93 Profibus DP C01 Ex
Número de dibujo
Referencia
C
50109480
Kit I/O 93 Profibus DP C13 Ex
Número de dibujo
Referencia
C
71107614
Kit I/O Profib. DP+Stat.In 2 Interf. Ex
Número de dibujo
Referencia
D
50108002
Kit I/O Foundation Fieldbus C02 Ex
Número de dibujo
Referencia
C
50101264
Kit I/O Foundation Fieldbus C14 EX
Número de dibujo
Referencia
C
71095035
Kit I/O Foundation Fieldbus C02 Ex
Número de dibujo
Referencia
C
50101264
Kit I/O Foundation Fieldbus C14 EX
Número de dibujo
Referencia
C
71095035
Kit commodul Iout passive/Frequency Exi
Número de dibujo
Referencia
C
50098302
Kit commodul Iout active/Frequency Exi
Número de dibujo
Referencia
C
50098303
Kit Commodul current out 3 Interface Ex
Número de dibujo
Referencia
D
50096833
Número de dibujo
Referencia
3
50096834
Kit Sub PCB frequency out
Número de dibujo
Referencia
4
50096835
Número de dibujo
Referencia
6
50096836
Número de dibujo
Referencia
5
50096837
Kit display modul Wall enclosure
Número de dibujo
Referencia
E
50096755
Número de dibujo
Referencia
G
50096754
Kit Bus PCB/PCB carr.5X/8X/9X/65 wall
Número de dibujo
Referencia
10
50094017
Kit connec. board In/Output Wall encl
Número de dibujo
Referencia
8
50094014
Kit connec.plate 90/93 1CH wall enclo.
Número de dibujo
Referencia
9
50099256
Kit connec.plate 93 2CH wall enclo.
Número de dibujo
Referencia
9
50099257
Kit Terminal protective Cover Ex
Número de dibujo
Referencia
16
71008445
Kit Termin.Block Wall encl. 5X/8X/9X/65
Número de dibujo
Referencia
30
50108140
Kit T-DAT Transmitter Data Chip
Número de dibujo
Referencia
2
50094004
Kit Cover 5X/40/8X/93/65 with window Exd
Número de dibujo
Referencia
17
50094027
Kit Cover 5X/40/8X/93/65 vers. blind Exd
Número de dibujo
Referencia
18
50094029
Kit Cover Connection terminal
Número de dibujo
Referencia
21
50094038
Kit Cover 5X/40/8X/93/65 Conn.termi.Exe
Número de dibujo
Referencia
19
50094039
Kit Cover 5X/40/8X/93/65 Conn.termi.Exd
Número de dibujo
Referencia
20
50094040
Kit 10 cable glands M20x1.5 Ex
Número de dibujo
Referencia
15
50098036
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Número de dibujo
Referencia
15
50098042
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
Número de dibujo
Referencia
15
50098041
Kit 10 cable glands M20x1,5
Número de dibujo
Referencia
12
50096840
Kit 10 cable glands M20x1.5 Ex
Número de dibujo
Referencia
12
50098036
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Número de dibujo
Referencia
12
50098042
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
Número de dibujo
Referencia
12
50098041
Kit Cable gland Profibus PA
Número de dibujo
Referencia
12
50098037
Kit Cable gland Found. Fieldbus
Número de dibujo
Referencia
12
50094984
Kit Circuit board cpl field/SS-housing
Número de dibujo
Referencia
14
50096839
Kit Ground terminal / Cover clamp
Número de dibujo
Referencia
13
50096841
Kit 2 Screening sheet field housing
Kit 2 Screening sheet wall enclo.
Kit Seal cover to Wall enclosure
Número de dibujo
Referencia
11
50094041
Kit 10 Seal cover to field housing
Número de dibujo
Referencia
22
50094050
Sensor pair-40...80oC Prosonic F DDU18
Sensor pair0...170oC Prosonic F DDU 18
Sensor 0...60oC Prosonic Flow DDU 19

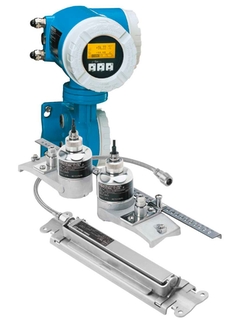

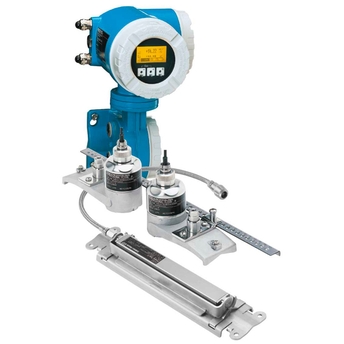

Prosonic Flow 93, transmitter
Prosonic Flow P, flow sensor set
Prosonic Flow 91/93/93T,sensor cable set
Prosonic Flow W/P, sensor holder set
Prosonic Flow W/P, install.set Clamp On
Prosonic Flow W/P, install.set Clamp On
Prosonic Flow W/P, install.set Clamp On
Prosonic Flow 91/93 W/P, conduit adapter
Coupling medium, Prosonic Flow
Prosonic Flow 93,retro fit kit In/Out
Transmitter 91/90/93, Mounting set
Prosonic Flow 93, software package
Valoramos su privacidad
Utilizamos cookies para mejorar su experiencia de navegación, recopilar estadísticas para optimizar la funcionalidad del sitio y ofrecer publicidad o contenido personalizado.
Al seleccionar «Aceptar todas», autoriza nuestro uso de cookies. política sobre cookies .
Personalizar
Aceptar solo lo esencial
Aceptar todas
