Resumen de especificaciones
-
Precisión
+/- 2mm + 0.17% de la distancia medida
Ámbito de aplicación

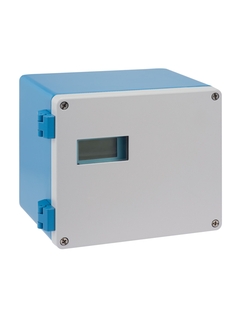

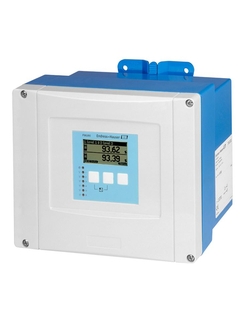

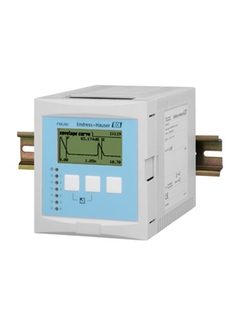

Las versiones remotas de Prosonic FMU90 con cabezal para montaje en campo o para instalación en raíl de fijación superior para los instrumentos del armario de control son aptas para la medición de nivel continua y sin contacto de fluidos, pastas, fangos y materiales pulverulentos o sólidos granulados. También es posible la medición de caudal en canales abiertos y vertederos como la medición simultánea de nivel y caudal en una balsa de desbordamiento de aguas pluviales con 1 solo sensor. Versión de 1 o 2 canales con hasta 6 relés destinados a alarma de tendencias, salida de pulsos de caudal o alarma de retención de agua / fango.
Medición de nivel de fluidos y sólidos granulados con 1 o 2 sensores para alturas de hasta 45 m y detección de nivel límite. Control de bombas, control de rejillas y, como opción: función adicional para el control de bombeo.
Cálculos: promedios, diferencia, suma
Caudal de la aplicación: medición de caudal en canales abiertos y vertederos con 1 o 2 sensores
Medición de caudal con detección de retención de agua o fango
Hasta 3 totalizadores y 3 contadores
Salida de recuento o de pulsos temporales para el control de las unidades externas
Ventajas
Funcionamiento sencillo guiado por menú con indicador de 6 líneas de textos sencillos, seleccionable en 15 idiomas
Curvas envolventes en el indicador para un diagnóstico fácil y rápido
Facilidad de configuración, diagnóstico y documentación del punto de medición con el software de configuración "FieldCare" suministrado
Corrección de Time-of-Flight mediante sensores de temperatura integrados o externos
Linealización (hasta 32 puntos, libremente configurable) para los tipos de caudal en canales y vertederos más comunes
preprogramada y seleccionableCálculo online de los caudales en canales abiertos / vertederos mediante curvas de caudal integradas
Detección automática de los sensores FDU9x
