TWF11
Tubo de protección para portasondas a alta temperatura

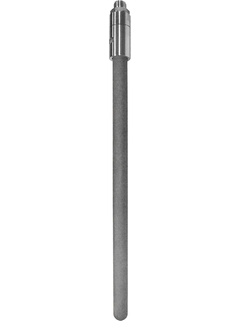

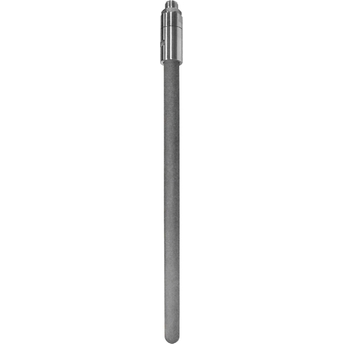

Ilustración del tubo de protección TWF11

Para el tratamiento del acero (recocido), hornos de cementeras e industrias primarias con temperaturas de proceso muy elevadas

Los puntos de medición con temperaturas de proceso muy elevadas requieren estos tubos de protección cerámicos especiales. Realizado con materiales especiales, sirve para proteger el proceso de daños mecánicos y químicos e incrementa el tiempo de vida útil de los sensores que se utilizan. Ello conlleva: un ahorro en costes de mantenimiento del punto de medición, mejoras en la calidad de los productos y un incremento en la seguridad de la planta. Lo ha diseñado Endress+Hauser como pieza de repuesto para el sensor de temperatura TC TAF11 para alta temperatura.

Simple products
Easy to select, install and operate

Excelencia técnica

Simplicidad

¿Qué es FLEX?

Productos estándar
Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

¿Qué es FLEX?

Productos de alta gama
Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

¿Qué es FLEX?

Productos especializados
Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

¿Qué es FLEX?

Gamas FLEX	Excelencia técnica	Simplicidad
F L E X Gama Fundamental Satisfaga sus necesidades básicas de medición	Excelencia técnica	Simplicidad
F L E X Gama Lean Maneje los principales procesos fácilmente	Excelencia técnica	Simplicidad
F L E X Gama Extended Optimice sus procesos con tecnologías innovadoras	Excelencia técnica	Simplicidad
F L E X Gama Xpert Domine las aplicaciones más exigentes	Excelencia técnica	Simplicidad Variable

Más información acerca de las gamas FLEX

Dimensionado

Comparar

Resumen de especificaciones
Máx. presión de proceso (estática)

1 bar (15 psi)

Máxima longitud de inmersión estándar

1.500 mm (59,06")

Máx. longitud de inmersión bajo demanda

4.000 mm (157,48")

Selección rápida

Elija entre nuestras opciones recomendadas

Precio de venta

<%label%>
-- selected coding

-- selected label

99.999,00
<%label%>
Looking for more options? Please use the configurador individual para continuar.
<%feature%>
-- selected coding

-- selected label

99.999,00
<%feature%>
<%coding%>

<%label%>

99.999,00

¿Busca más opciones? Utilice el configurador individual para continuar.
Process Connection
<%coding%>

<%label%>

99.999,00

<%coding%>

<%label%>

99.999,00

<%message%>

TWF11

Mostrar detalles Ocultar detalles

Mostrar detalles

Volver a la Selección rápida

<%feature%>

<%coding%>

<%label%>

Añadir a la cesta

Complementos opcionales

Utilice el configurador individual para continuar.

Configuración individual

Continúe seleccionando entre todas las opciones posibles

Configurar

Ventajas
Largo tiempo de vida útil gracias al uso de materiales innovadores del tubo protección con mayor resistencia a desgastes y abrasión química
Medición estable a largo plazo gracias a la protección del sensor con materiales no porosos
Piezas de repuesto

Ámbito de aplicación

Apto para el tratamiento del acero (recocido), hornos de cementeras e industrias primarias. Accessorio para el sensor de alta temperatura TAF11.
Temperaturas de proceso hasta +1.600 °C (+2.912 °F)

Características y especificaciones

Atrás

Details

Measuring principle

Termo pozo Fabricado
Característica / Aplicación

tipo métrico

Fabricado a partir de segmentos

tubo de protección cerámico

conexión a proceso como racor de compresión

pieza de repuesto para TAF11
Conexión principal

M24 x 1,5

ranura para cabezal DIN A
Máxima longitud de inmersión estándar

1.500 mm (59,06")
Máx. longitud de inmersión bajo demanda

4.000 mm (157,48")
Conexión a proceso

racor de compresión:

G3/4"

G1"

G11/2"

brida ajustable
Diámetro de la raíz del termopozo

14,0 mm (0,55")

16,0 mm (0,59'')

17,0 mm (0,68'')

22,0 mm (0,87'')

24,0 mm (0,94")

26,6 mm (1,05")
Material de contacto del medio

De cerámica (C610)

cerámica de nitruro de silicio (SiN)

carburo de silicio sinterizado (SiC)
Forma de la Punta

recta
Rango de temperatura

–50 … 1.650°C (–58 … 3.002 °F)
Máx. presión de proceso (estática)

1 bar (15 psi)

Mostrar más
Mostrar menos

Documentos / Manuales / Software

Tipo de descarga

Filtrar

TWF11, TWF16 Technical Information
Metal or ceramic thermowells
For high temperature assemblies TAF11 and TAF16
Adjustable process connection

Technical Information (TI)
Termopozos para sondas de temperatura
Termopozos universales para sondas de temperatura en aplicaciones
industriales

Manual de instrucciones (BA)
Thermowells
Operating instructions for thermowells for EAC approval

Manual de instrucciones (BA)
Измерение температуры
Ключевые особенности термометров Endress+Hauser для нефтегазовой отрасли

Competence Brochure (CP)

08/11

Ruso
ACCESSORIES: THERMOWELLS
Código de producto: TWF11-
Número Declaración: HE_00544_01.17
Especificaciones del fabricante: RoHS

Manufacturer Declaration

Inglés
ACCESSORIES: BAR STOCK THERMOWELL, ACCESSORIES: HOUSING, ACCESSORIES: PIPE THERMOWELL, ACCESSORIES: RTD INSERT, ACCESSORIES: TC INSERT, ACCESSORIES: THERMOWELLS, ACCESSORIES: T_INSERTS, Plugs TC direct contact, Terminal Head
Código de producto: TT511-, TT411-, TS111-, TPR300-, TPR100-, TPC300-, TPC200-, TPC100-, TET90-, TET300-, TEC300-, TA576-, TA575-, TA572-, TA571-, TA570-, TA566-, TU111-, TU121-, TU211-, TU221-, TU51-, TU52-, TU53-, TU54-, TU67-, TW10-, TW11-, TW12-, TW13-, TW15-, TW251-, TWF11-, TWF16-, TA565-, GPTC-, MLTWS01-, OTA30A-, OTA30D-, OTA30H-, OTW92-, OTW93-, OTW94-, OTW95-, OTW96-, TA20A-, TA20B-, TA20D-, TA20J-, TA20R-, TA20W-, TA21E-, TA562-, TA560-, TA557-, TA556-, TA555-, TA550-, TA541-, TA540-, TA535-, TA414-, TA30S-, TA30R-, TA30P-, TA30H-, TA30D-, TA30A-, TA21H-
Número Declaración: EC_00544_01.17

EU Declaration

Alemán , Inglés , French
Product family: Accessories: Bar stock thermowell, Accessories: Pipe thermowell, Accessories: Thermowells
Código de producto: TA575-, TA576-, TT131-, TT151-, TT411-, TT511-, TW10-, TW11-, TW12-, TW13-, TW15-, TW251-, TW45-, TW47-, TWF11-, TWF16-, TA572-, TA571-, TA570-, TA566-, TA565-, TA562-, TA560-, TA557-, TA556-, TA555-, TA550-, TA541-, TA540-, TA535-, TA414-, MLTWS01-
Región: Russia (TR CU)
Entidad certificadora: EAC
Número de certificado: EAEC RU C-IT.AD85.B.00350/21

Miscellaneous

Ruso
Product family: Accessories: Bar stock thermowell, Accessories: Pipe thermowell, Accessories: Thermowells
Código de producto: TA575-, TA576-, TT131-, TT151-, TT411-, TT511-, TW10-, TW11-, TW12-, TW13-, TW15-, TW251-, TW45-, TW47-, TWF11-, TWF16-, TA572-, TA571-, TA570-, TA566-, TA565-, TA562-, TA560-, TA557-, TA556-, TA555-, TA550-, TA541-, TA540-, TA535-, TA414-, MLTWS01-
Región: Russia (TR CU)
Entidad certificadora: EAC
Número de certificado: EAEC N RU D-IT.PA01.B.20479/21

Miscellaneous

Ruso
