TA576
Termopozo de barra taladrada

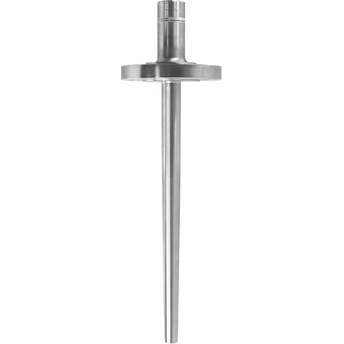

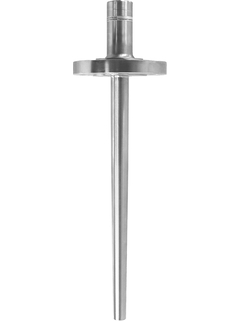

Ilustración de un termopozo de barra taladrada TA576

Hecho con un termopozo de barra taladrada. Principalmente para aplicaciones con condiciones de proceso extremas o de uso general.

Debido a unos ciclos productivos exigentes en el caso de condiciones de proceso extremas, es imprescindible calcular exactamente la capacidad de carga de un termopozo. Los ensayos de penetración de colorante, los ensayos de ultrasonidos, los ensayos de fugas de helio, los ensayos de resistencia a la presión, así como diversos ensayos no destructivos de materiales ponen de relieve la calidad de los materiales y del procesado.

Dimensionado
Cálculo de precios tras inicio de sesión y configuración

Comparar

Selección rápida

Elija entre nuestras opciones recomendadas

<%label%>
-- selected coding

-- selected label
<%label%>
Looking for more options? Please use the configurador individual para continuar.
<%feature%>
-- selected coding

-- selected label
<%feature%>
<%coding%>

<%label%>

¿Busca más opciones? Utilice el configurador individual para continuar.
Process Connection
<%coding%>

<%label%>

<%coding%>

<%label%>

<%message%>

Complementos opcionales

Utilice el configurador individual para continuar.

Configuración individual

Continúe seleccionando entre todas las opciones posibles

Configurar

Ventajas
Se pueden seleccionar la extensión y las longitudes de inmersión y de conicidad, así como las dimensiones de la barra, conforme a los requisitos del proceso
Está disponible un amplio abanico de materiales estándar y de conexiones bridadas; se pueden...

Mostrar más
Se pueden seleccionar la extensión y las longitudes de inmersión y de conicidad, así como las dimensiones de la barra, conforme a los requisitos del proceso
Está disponible un amplio abanico de materiales estándar y de conexiones bridadas; se pueden solicitar opciones especiales conforme a las especificaciones.
Asimismo, están disponibles distintos niveles de calidad de acabado superficial
La forma de la varilla del termopozo puede ser recta, cónica o de punta cónica
La conexión a proceso está soldada con bridas estándares de doble cara o de penetración completa

Mostrar menos

Ámbito de aplicación

El TA576 está diseñado para aplicaciones con termómetros de resistencia y termopares, principalmente en condiciones de proceso extremas.

Características y especificaciones

Atrás

Details

Measuring principle

Termo pozo en barras
Característica / Aplicación

cuello de la extensión cilíndrica
Conexión principal

rosca interna:

1/2" NPT

1/2" NPS
Máxima longitud de inmersión estándar

1000 mm (39,37")
Máx. longitud de inmersión bajo demanda

5.000 mm (196,85")
Conexión a proceso

Brida:

1 1/2", 2" ANSI 150, 300 o 600 RF, DN25 PN16 B1, DN25 PN40 B1, DN40 PN40 B1, DN50 PN40 B1 EN1092-1
Diámetro de la raíz del termopozo

19 mm (3/4")

22 mm (0,87")
Material de contacto del medio

1.4401 (316)

1.4404 (316L)

1.4571 (316Ti)
Parte terminada húmeda (Ra)

< 0.8 µm (31.50 µin)

< 1.6 µm (63.00 µin)
Forma de la Punta

recto

cónico

cónico estrechado
Rango de temperatura

-200...700 °C (-328...1.292 °F)
Máx. presión de proceso (estática)

500 bar (7252 psi)
Presión a proceso máxima a 400 °C

depende de la conexión a proceso

Mostrar más
Mostrar menos
