TA560
Termopozo de barra taladrada

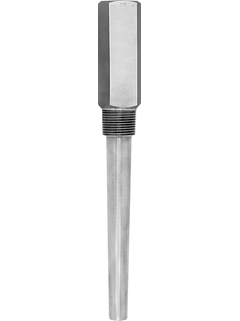

Ilustración de un termopozo de barra taladrada TA560

Hecho con un termopozo de barra taladrada. Para uso principalmente en aplicaciones de propósito general o en condiciones extremas.

Debido a unos ciclos productivos exigentes en el caso de condiciones de proceso extremas, es imprescindible calcular exactamente la capacidad de carga de un termopozo. Los ensayos de penetración de colorante, los ensayos de ultrasonidos, los ensayos de fugas de helio, los ensayos de resistencia a la presión, así como diversos ensayos no destructivos de materiales ponen de relieve la calidad de los materiales y del procesado.

Simple products
Easy to select, install and operate

Excelencia técnica

Simplicidad

¿Qué es FLEX?

Productos estándar
Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

¿Qué es FLEX?

Productos de alta gama
Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

¿Qué es FLEX?

Productos especializados
Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

¿Qué es FLEX?

Gamas FLEX	Excelencia técnica	Simplicidad
F L E X Gama Fundamental Satisfaga sus necesidades básicas de medición	Excelencia técnica	Simplicidad
F L E X Gama Lean Maneje los principales procesos fácilmente	Excelencia técnica	Simplicidad
F L E X Gama Extended Optimice sus procesos con tecnologías innovadoras	Excelencia técnica	Simplicidad
F L E X Gama Xpert Domine las aplicaciones más exigentes	Excelencia técnica	Simplicidad Variable

Más información acerca de las gamas FLEX

Dimensionado

Comparar

Resumen de especificaciones
Máx. presión de proceso (estática)

500 bar (7.252 psi)

Máxima longitud de inmersión estándar

900 mm (35,43")

Máx. longitud de inmersión bajo demanda

5.000 mm (196,85")

Selección rápida

Elija entre nuestras opciones recomendadas

Precio de venta

<%label%>
-- selected coding

-- selected label

99.999,00
<%label%>
Looking for more options? Please use the configurador individual para continuar.
<%feature%>
-- selected coding

-- selected label

99.999,00
<%feature%>
<%coding%>

<%label%>

99.999,00

¿Busca más opciones? Utilice el configurador individual para continuar.
Process Connection
<%coding%>

<%label%>

99.999,00

<%coding%>

<%label%>

99.999,00

<%message%>

TA560

Mostrar detalles Ocultar detalles

Mostrar detalles

Volver a la Selección rápida

<%feature%>

<%coding%>

<%label%>

Añadir a la cesta

Complementos opcionales

Utilice el configurador individual para continuar.

Configuración individual

Continúe seleccionando entre todas las opciones posibles

Configurar

Ventajas
La extensión y las longitudes de inmersión, así como las dimensiones de la barra, se pueden seleccionar conforme a los requisitos del proceso
Está disponible una amplia gama de diámetros y materiales estándar; se pueden solicitar otras opciones conforme...

Mostrar más
La extensión y las longitudes de inmersión, así como las dimensiones de la barra, se pueden seleccionar conforme a los requisitos del proceso
Está disponible una amplia gama de diámetros y materiales estándar; se pueden solicitar otras opciones conforme a las especificaciones.
Asimismo, están disponibles distintos niveles de calidad de acabado superficial
La conexión a proceso es roscada. La forma de la varilla del termopozo puede ser recta o cónica

Mostrar menos

Ámbito de aplicación

El TA560 está diseñado para aplicaciones con termómetros de resistencia y termopares, principalmente en condiciones de proceso extremas.

Características y especificaciones

Atrás

Details

Measuring principle

Termo pozo en barras
Característica / Aplicación

tipo métrico

conexión a proceso

extensión hexagonal
Conexión principal

rosca interna:

1/2" NPT
Máxima longitud de inmersión estándar

900 mm (35,43")
Máx. longitud de inmersión bajo demanda

5.000 mm (196,85")
Conexión a proceso

rosca:

3/4" NPT
Diámetro de la raíz del termopozo

20 mm (0,79")

22 mm (0,87")
Material de contacto del medio

1.4401 (316)

1.4404 (316L)

1.4571 (316Ti)
Parte terminada húmeda (Ra)

<0,8 μm (31,50 μin)

<1,6 μm (63,00 μin)
Forma de la Punta

recta

cónica
Rango de temperatura

–200 … 700 °C (–328 … 1.292 °F)
Máx. presión de proceso (estática)

500 bar (7.252 psi)
Presión a proceso máxima a 400 °C

300 bar (4.351 psi)

Mostrar más
Mostrar menos
