Name: Thermocouple TR62
Brand: Endress+Hauser
Availability: InStock

Este producto ya no se encuentra disponible.

Consulte la nueva generación en la sección predecesor / sucesor o contacte con su entidad local de Endress+Hauser.

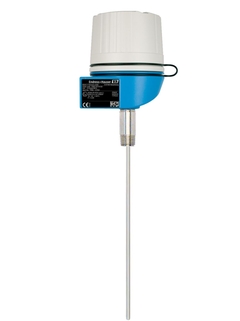

Ilustración de la termorresistencia TR62

Predecesor

Omnigrad S TST262
Omnigrad S TST280
Omnigrad S TST281
Omnigrad S TST288

TR71
Omnigrad S TST264
TST289

Sucesor

F

L

E

X
iTHERM ModuLine TM131

Termómetro RTD/TC métrico con vaina soldada para una amplia gama de aplicaciones industriales
Más información

Cargando precio

Precios no disponibles temporalmente

Precio tras inicio de sesión

Price on request

Activando precio

precio: proporcionar información

Simple products
Easy to select, install and operate

Excelencia técnica

Simplicidad

¿Qué es FLEX?

Productos estándar
Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

¿Qué es FLEX?

Productos de alta gama
Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

¿Qué es FLEX?

Productos especializados
Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

¿Qué es FLEX?

Gamas FLEX	Excelencia técnica	Simplicidad
F L E X Gama Fundamental Satisfaga sus necesidades básicas de medición	Excelencia técnica	Simplicidad
F L E X Gama Lean Maneje los principales procesos fácilmente	Excelencia técnica	Simplicidad
F L E X Gama Extended Optimice sus procesos con tecnologías innovadoras	Excelencia técnica	Simplicidad
F L E X Gama Xpert Domine las aplicaciones más exigentes	Excelencia técnica	Simplicidad Variable

Más información acerca de las gamas FLEX

Característica / Aplicación

tipo EUA métrico
portasondas de temperatura modular
para condiciones de proceso extremas
apto para zonas con peligro de explosión
con cuello
destinado al uso con termopozo
termopozo / tubo de protección

destinado al uso con termopozo
Inserto / sonda

aislamiento mineral (MI), flexible
Tubo de protección de diámetro exterior / Elemento de inserción

Diámetro del elemento de inserción
3,0 mm (0,12'')
6,0 mm (0,24'')
Máx. longitud de inmersión bajo demanda

hasta 30.000,00 mm (1.181,10")
Tubería/termopozo protector del material

Sin definir
Recubrimiento opcional

Sin definir
Conexión a proceso

Conexión de la sonda de temperatura
rosca macho
NPT1/2"
Forma de la Punta

Sin definir
Rango de temperatura de operación

PT100 TF StrongSens:
–50 °C … 500 °C
(–58 °F … 932 °F)
PT100 WW:
–200 °C … 600 °C
(–328 °F … 1.112 °F)
PT100 TF:
–50 °C … 400 °C
(–58 °F … 752 °F)
Máx. presión de proceso (estática)

a 20 °C: 500 bar (7.252 psi)
Precisión

clase A según IEC 60751
clase AA según IEC 60751
Tiempo de respuesta

según la configuración
t50 = 4 s
t90 = 8 s
Integración del transmisor de cabezal

sí (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)
Aprobaciones Ex

ATEX II
IECEx
NEPSI
EAC Ex
A prueba de explosiones
Certificación

Metrología Gost
SIL (solo el transmisor)

Filter

Buscar descargas por número de serie

Configurar para descargar los dibujos CAD de este producto

Configurar

49 documentos

Información técnica (TI)

Omnigrad S -TR62 Información técnica

Información técnica (TI)

Versión en español - 07/2005

New version available in English

Omnigrad S -TR62
Termómetro RTD con certificado EEx-d o EEx-ia, elemento de inserción
termométrico recambiable, con boquilla roscada y acoplador para conectar
la vaina Electrónica PCP (4...20 mA), HART® o PROFIBUS-PA®

Seleccionar otros idiomas, versiones y ver detalles Ocultar selección y detalles

	EN	ES
01/07/2005

Idioma:	Español
Versión:	01/07/2005
Tamaño del archivo:	578.1 KB
Nombre del archivo:	TI281Tes.pdf

Información técnica (TI)

Omnigrad S TR62, TC62 Información técnica

Información técnica (TI)

Versión en español - 01/2016

New version available in English

Sonda de temperatura modular, con elemento de inserción RTD o TC
opcional

Seleccionar otros idiomas, versiones y ver detalles Ocultar selección y detalles

	EN	ES
20/01/2016
06/06/2012
09/02/2012

Idioma:	Español
Versión:	20/01/2016
Tamaño del archivo:	1.2 MB
Nombre del archivo:	TI01024TES_0316.pdf

Instrucciones de seguridad Ex (XA)

XA TR1x, TR4x, TR88, TR6x, TC1x, TC88, TEC420, TC6x

Instrucciones de seguridad Ex (XA)

Versión en español - 03/2023

New version available in English

Sondas de temperatura RTD/TC
ATEX/IECEx:
Ex ia IIC T6 Ga
Ex ia IIC T6 Ga/Gb
Ex ia IIIC Txxx °C Da
Ex ia IIIC Txxx °C Db

Seleccionar otros idiomas, versiones y ver detalles Ocultar selección y detalles

	EN	ES
28/03/2023
20/12/2021
01/08/2016
03/05/2016
28/11/2012

Idioma:	Español
Versión:	28/03/2023
Tamaño del archivo:	455.3 KB
Nombre del archivo:	XA00072RES_1623-00.pdf

Instrucciones de seguridad Ex (XA)

TR/TC6x

Instrucciones de seguridad Ex (XA)

Versión en español - 02/2023

New version available in English

Sonda de temperatura RTD/TC
ATEX, IECEx:
Ex db IIC T6 Ga/Gb
Ex db IIC T6 Gb
Ex ta/tb IIIC Txxx °C Da/Db
Ex tb IIIC Txxx °C Db

Seleccionar otros idiomas, versiones y ver detalles Ocultar selección y detalles

	EN	ES
20/02/2023
16/05/2022
11/02/2021
28/11/2016
04/12/2015

Idioma:	Español
Versión:	20/02/2023
Tamaño del archivo:	471.8 KB
Nombre del archivo:	XA00084RES_0423-00.pdf

Instrucciones de seguridad Ex (XA)

XA iTHERM TM211, TPx100, TSx310

Instrucciones de seguridad Ex (XA)

Versión en español - 03/2023

New version available in English

Elementos de inserción RTD/TC y sondas de temperatura de cable
ATEX/IECEx:
Ex ia IIC T6 Ga
Ex ia IIC T6 Ga/Gb
Ex ia IIIC Txxx °C Da

Seleccionar otros idiomas, versiones y ver detalles Ocultar selección y detalles

	EN	ES
30/03/2023
18/07/2022
10/07/2019
28/11/2016
28/11/2012

Idioma:	Español
Versión:	30/03/2023
Tamaño del archivo:	457.2 KB
Nombre del archivo:	XA00100RES_1823-00.pdf

Instrucciones de seguridad Ex (XA)

XA TR1x, Tx88, TSx310, Tx6x, TC1x, TPx100, TM411, TR24

Instrucciones de seguridad Ex (XA)

Versión en inglés - 08/2023

New version available in English

Thermometers and inserts
Ex ia IIC T1...T6 Ga
Ex ia IIIC T<sub>200</sub> 85 °C...T<sub>200
</sub> 450 °C Da

Seleccionar otros idiomas, versiones y ver detalles Ocultar selección y detalles

	EN	ES
30/08/2023
15/05/2023
31/07/2020

Idioma:	Inglés
Versión:	30/08/2023
Tamaño del archivo:	474.5 KB
Nombre del archivo:	XA02109TEN_0323-00.pdf

Instrucciones de seguridad Ex (XA)

XA TR/TC6x

Instrucciones de seguridad Ex (XA)

Versión en inglés - 04/2023

New version available in English

Thermometer
Ex db IIC T1...T6 Gb

Seleccionar otros idiomas, versiones y ver detalles Ocultar selección y detalles

	EN	ES
27/04/2023
31/07/2020

Idioma:	Inglés
Versión:	27/04/2023
Tamaño del archivo:	471.5 KB
Nombre del archivo:	XA02108TEN_0223-00.pdf

Instrucciones de seguridad Ex (XA)

XA TX6x

Instrucciones de seguridad Ex (XA)

Versión en inglés - 07/2024

New version available in English

RTD/TC modular thermometers
1Ex d IIC T6...T1 Gb X
Ga/Gb Ex d IIC T6...T1 X
Ex tb IIIC T85 °C....T450 °C Db X
Ex ta/tb IIIC T85°C...T450 °C Da/Db X

Seleccionar otros idiomas, versiones y ver detalles Ocultar selección y detalles

	EN	ES
09/07/2024
13/03/2020
02/11/2016

Idioma:	Inglés
Versión:	09/07/2024
Tamaño del archivo:	460.7 KB
Nombre del archivo:	XA01450TEN_0324-00.pdf

Instrucciones de seguridad Ex (XA)

XA TRxx, TCxx

Instrucciones de seguridad Ex (XA)

Versión en inglés - 07/2024

New version available in English

RTD/TC thermometers
Ga/Gb Ех ia IIC T6…T1 Х
Ех ia IIIC T85 °C…T450 °C Da/Db Х

Seleccionar otros idiomas, versiones y ver detalles Ocultar selección y detalles

	EN	ES
17/07/2024
10/03/2020
02/11/2016

Idioma:	Inglés
Versión:	17/07/2024
Tamaño del archivo:	453.6 KB
Nombre del archivo:	XA01459TEN_0324-00.pdf

Instrucciones de seguridad Ex (XA)

TRxx, TCxx, TS211, iTHERM TS111, TM211, TPx100, TSx310, TM1x1, TM411, TM412

Instrucciones de seguridad Ex (XA)

Versión en inglés - 07/2020

New version available in English

Thermometers and inserts
Ex nA IIC T6...T1 Gc

Seleccionar otros idiomas, versiones y ver detalles Ocultar selección y detalles

	EN	ES
31/07/2020

Idioma:	Inglés
Versión:	31/07/2020
Tamaño del archivo:	173.5 KB
Nombre del archivo:	XA02111TEN_0120.pdf

Cargar más resultados

Filter

Buscar piezas de repuesto por número en el dibujo

- Mostrar dibujo (PDF)

60 spare parts & accessories

Fixing kit cpl. TMT8x/7x (european)

partes adicionales

Referencia

71044061
Insert TPR100

Número de dibujo

Referencia

A

TPR100-
Insert TPR300

Número de dibujo

Referencia

A

TPR300-
iTHERM Insert TS111

Número de dibujo

Referencia

A

TS111-
Terminal head TA21H

Número de dibujo

Referencia

D

TA21H-
iTEMP TMT85, Transmitter FF

Número de dibujo

Referencia

B

TMT85-
iTEMP TMT84, Transmitter PA

Número de dibujo

Referencia

B

TMT84-
iTEMP TMT82, Transmitter HART

Número de dibujo

Referencia

B

TMT82-
iTEMP TMT85, Transmitter FF

Número de dibujo

Referencia

B

TMT85-
iTEMP TMT84, Transmitter PA

Número de dibujo

Referencia

B

TMT84-
iTEMP TMT82, Transmitter HART

Número de dibujo

Referencia

B

TMT82-
Display Unit Head Transmitter

Número de dibujo

Referencia

B

TID10-
Readwin 2000 Operation + Read. software

partes adicionales

Referencia

READWIN-
Terminal Head TA30H

Número de dibujo

Referencia

D

TA30H-
iTEMP TMT180, Head Transmitter Pt100

Número de dibujo

Referencia

B

TMT180-
iTEMP TMT181, Head Transmitter PCP

Número de dibujo

Referencia

B

TMT181-
Commubox FXA191

partes adicionales

Referencia

FXA191-
Commubox FXA195

partes adicionales

Referencia

FXA195-
iTEMP TMT184, headtransmitter PA

Número de dibujo

Referencia

B

TMT184-
iTEMP TMT182, Head Transmitter HART

Número de dibujo

Referencia

B

TMT182-
Spare RFID TAG

partes adicionales

Referencia

XPRFID-
Spare part set for TMT181/187/188/182

partes adicionales

Referencia

51001112
Thermoconductive Paste HSC 340, 100g

Referencia

71312729
Thermo-conductive paste FDA-conform 30g

Referencia

71249291
Term.block DIN B (42mm) 3 term. 5 pc

Número de dibujo

Referencia

C

71111513
Term.block DIN B (42mm) 4 term. 5 pc

Número de dibujo

Referencia

C

71111514
Term.block DIN B (42mm) 6 term. 5 pc

Número de dibujo

Referencia

C

71111515
Configuration Kit TXU10

Referencia

TXU10-
Service

Referencia

DIENST-

Thermocouple TR62

Predecesor

Sucesor

iTHERM ModuLine TM131

Característica / Aplicación

termopozo / tubo de protección

Inserto / sonda

Tubo de protección de diámetro exterior / Elemento de inserción

Máx. longitud de inmersión bajo demanda

Tubería/termopozo protector del material

Recubrimiento opcional

Conexión a proceso

Forma de la Punta

Rango de temperatura de operación

Máx. presión de proceso (estática)

Precisión

Tiempo de respuesta

Integración del transmisor de cabezal

Aprobaciones Ex

Certificación

Back

Omnigrad S -TR62 Información técnica

Omnigrad S TR62, TC62 Información técnica

XA TR1x, TR4x, TR88, TR6x, TC1x, TC88, TEC420, TC6x

TR/TC6x

XA iTHERM TM211, TPx100, TSx310

XA TR1x, Tx88, TSx310, Tx6x, TC1x, TPx100, TM411, TR24

XA TR/TC6x

XA TX6x

XA TRxx, TCxx

TRxx, TCxx, TS211, iTHERM TS111, TM211, TPx100, TSx310, TM1x1, TM411, TM412

Back

Fixing kit cpl. TMT8x/7x (european)

Insert TPR100

Insert TPR300

iTHERM Insert TS111

Terminal head TA21H

iTEMP TMT85, Transmitter FF

iTEMP TMT84, Transmitter PA

iTEMP TMT82, Transmitter HART

iTEMP TMT85, Transmitter FF

iTEMP TMT84, Transmitter PA

iTEMP TMT82, Transmitter HART

Display Unit Head Transmitter

Readwin 2000 Operation + Read. software

Terminal Head TA30H

iTEMP TMT180, Head Transmitter Pt100

iTEMP TMT181, Head Transmitter PCP

Commubox FXA191

Commubox FXA195

iTEMP TMT184, headtransmitter PA

iTEMP TMT182, Head Transmitter HART

Spare RFID TAG

Spare part set for TMT181/187/188/182

Thermoconductive Paste HSC 340, 100g

Thermo-conductive paste FDA-conform 30g

Term.block DIN B (42mm) 3 term. 5 pc

Term.block DIN B (42mm) 4 term. 5 pc

Term.block DIN B (42mm) 6 term. 5 pc

Configuration Kit TXU10

Service

Productos y servicios

Industrias

Soporte

Compañía

Valoramos su privacidad
