Mostrar todos los productos: Temperatura

TT511
Sensor con vaina industrial

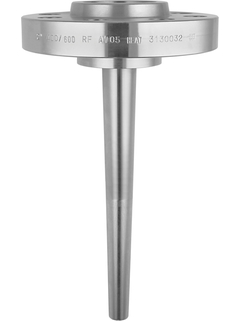

Imagen del producto Vanstone thermowell TT511

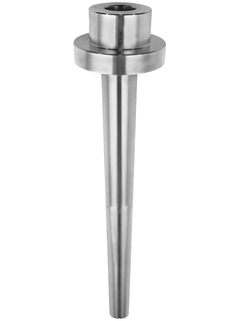

Imagen del producto Vanstone thermowell TT511 global

Para aplicaciones de Oil & Gas. De tipo Vanstone, diseño de brida de collar

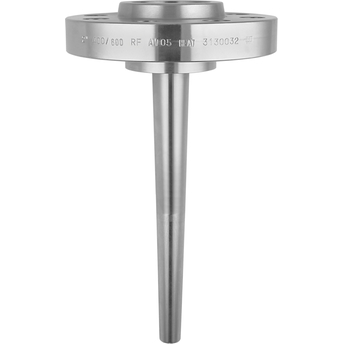

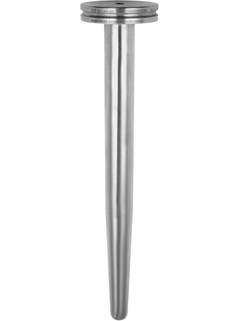

Es un sensor con vaina diseñado especialmente para la instalación de termómetros. El eje del sensor con vaina y la brida de conexión a proceso no se encuentran interconectados. Para la instalación, se dispone el collar del Sensor con vaina entre dos bridas; por un lado se coloca en el sensor con vaina y por el otro se atornilla a una tubuladura de conexión en el lado de proceso. Se encuentran muchas bridas DIN disponibles para fijar la unidad a la brida de la tubuladura instalada de un modo permanente. Se han realizado a partir de barras sólidas.

Simple products
Easy to select, install and operate

Excelencia técnica

Simplicidad

¿Qué es FLEX?

Productos estándar
Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

¿Qué es FLEX?

Productos de alta gama
Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

¿Qué es FLEX?

Productos especializados
Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

¿Qué es FLEX?

Gamas FLEX	Excelencia técnica	Simplicidad
F L E X Gama Fundamental Satisfaga sus necesidades básicas de medición	Excelencia técnica	Simplicidad
F L E X Gama Lean Maneje los principales procesos fácilmente	Excelencia técnica	Simplicidad
F L E X Gama Extended Optimice sus procesos con tecnologías innovadoras	Excelencia técnica	Simplicidad
F L E X Gama Xpert Domine las aplicaciones más exigentes	Excelencia técnica	Simplicidad Variable

Más información acerca de las gamas FLEX

Dimensionado

Comparar

Resumen de especificaciones
Máx. presión de proceso (estática)

en función de la conexión a proceso de hasta 2.500 lb

Máxima longitud de inmersión estándar

500 mm (19,69")

Máx. longitud de inmersión bajo demanda

500 mm (19,69")

Selección rápida

Elija entre nuestras opciones recomendadas

Precio de venta

<%label%>
-- selected coding

-- selected label

99.999,00
<%label%>
Looking for more options? Please use the configurador individual para continuar.
<%feature%>
-- selected coding

-- selected label

99.999,00
<%feature%>
<%coding%>

<%label%>

99.999,00

¿Busca más opciones? Utilice el configurador individual para continuar.
Process Connection
<%coding%>

<%label%>

99.999,00

<%coding%>

<%label%>

99.999,00

<%message%>

TT511

Mostrar detalles Ocultar detalles

Mostrar detalles

Volver a la Selección rápida

<%feature%>

<%coding%>

<%label%>

Añadir a la cesta

Complementos opcionales

Utilice el configurador individual para continuar.

Configuración individual

Continúe seleccionando entre todas las opciones posibles

Configurar

Ventajas
Sensor con vaina sólido, realizado a partir de barras taladradas.
Se cumple con diversos requisitos específicos industriales con un producto estándar. Selección flexible de la longitud de inmersión y forma geométrica del sensor con vaina según las...

Mostrar más
Sensor con vaina sólido, realizado a partir de barras taladradas.
Se cumple con diversos requisitos específicos industriales con un producto estándar. Selección flexible de la longitud de inmersión y forma geométrica del sensor con vaina según las especificaciones del proceso.
Según las especificaciones de Shell: S.38.113 rev.D y S.38.114 rev.D
Sensor con vaina exacto para calcular tensiones que garantiza un funcionamiento seguro en planta.
Diseño Vanstone con un gran rendimiento:
Reutilización de la brida si se debe sustituir el sensor con vaina, selección flexible del material de la brida así como menor número de piezas de repuesto y concepto de almacenamiento.

Mostrar menos

Ámbito de aplicación
Se utilizará el sensor con vaina en aplicaciones con unos requisitos de proceso elevados Las industrias predominantes son Oil & Gas y Petroquímica. No se suelda la brida de conexión a proceso en el vástago del sensor con vaina sino que se ha diseñado...

Mostrar más
Se utilizará el sensor con vaina en aplicaciones con unos requisitos de proceso elevados Las industrias predominantes son Oil & Gas y Petroquímica. No se suelda la brida de conexión a proceso en el vástago del sensor con vaina sino que se ha diseñado como una brida de collar. Este diseño especial Vanstone para el sensor con vaina permite adoptarlo en muchas aplicaciones y es apto para termómetros de resistencias y termopares.

Mostrar menos

Características y especificaciones

Atrás

Details

Measuring principle

Termo pozo en barras
Característica / Aplicación

tipo métrico

tipo Vanstone

con brida de cuello
Conexión principal

rosca:

1/2" NPT

sin conexión
Máxima longitud de inmersión estándar

500 mm (19,69")
Máx. longitud de inmersión bajo demanda

500 mm (19,69")
Conexión a proceso

Brida de cuello

ASME 1 1/2" 150

ASME 1 1/2" 300

ASME 1 1/2" 400

ASME 1 1/2" 600

ASME 1 1/2" 900

ASME 1 1/2" 1500

ASME 2" 150

ASME 2" 300

ASME 2" 400

ASME 2" 600

ASME 2" 900

ASME 2" 1500

DN25 PN40

DN25 PN100

DN50 PN40
DN50 PN63

DN50 PN160

DN80 PN40
Diámetro de la raíz del termopozo

30 mm (1,18")

20 mm (0,79")
Material de contacto del medio

1.4401 (316)

1.4571 (316Ti)
Parte terminada húmeda (Ra)

<= 1,6 µm (63,00 µin)

<= 0,8 µm (31,50 µin) o redondeado a Ra=6 (0,24 µm)
Forma de la Punta

cónica o ahusada
Rango de temperatura

–200 … 700 °C (–328 … 1.292 °F)
Máx. presión de proceso (estática)

en función de la conexión a proceso de hasta 2.500 lb
Presión a proceso máxima a 400 °C

en función de la conexión a proceso

Mostrar más
Mostrar menos

Documentos / Manuales / Software

Tipo de descarga

Filtrar

Industrial thermowell TT511 Technical Information
Industrial thermowell, Vanstone design

Technical Information (TI)
Termopozos para sondas de temperatura
Termopozos universales para sondas de temperatura en aplicaciones
industriales

Manual de instrucciones (BA)
Thermowells
Operating instructions for thermowells for EAC approval

Manual de instrucciones (BA)
ACCESSORIES: BAR STOCK THERMOWELL
Código de producto: TT511-
Número Declaración: HE_00536_01.17
Especificaciones del fabricante: RoHS

Manufacturer Declaration

Inglés
ACCESSORIES: BAR STOCK THERMOWELL, ACCESSORIES: HOUSING, ACCESSORIES: PIPE THERMOWELL, ACCESSORIES: RTD INSERT, ACCESSORIES: TC INSERT, ACCESSORIES: THERMOWELLS, ACCESSORIES: T_INSERTS, Plugs TC direct contact, Terminal Head
Código de producto: TT511-, TT411-, TS111-, TPR300-, TPR100-, TPC300-, TPC200-, TPC100-, TET90-, TET300-, TEC300-, TA576-, TA575-, TA572-, TA571-, TA570-, TA566-, TU111-, TU121-, TU211-, TU221-, TU51-, TU52-, TU53-, TU54-, TU67-, TW10-, TW11-, TW12-, TW13-, TW15-, TW251-, TWF11-, TWF16-, TA565-, GPTC-, MLTWS01-, OTA30A-, OTA30D-, OTA30H-, OTW92-, OTW93-, OTW94-, OTW95-, OTW96-, TA20A-, TA20B-, TA20D-, TA20J-, TA20R-, TA20W-, TA21E-, TA562-, TA560-, TA557-, TA556-, TA555-, TA550-, TA541-, TA540-, TA535-, TA414-, TA30S-, TA30R-, TA30P-, TA30H-, TA30D-, TA30A-, TA21H-
Número Declaración: EC_00544_01.17

EU Declaration

Alemán , Inglés , French
Product family: Accessories: Bar stock thermowell, Accessories: Pipe thermowell, Accessories: Thermowells
Código de producto: TA575-, TA576-, TT131-, TT151-, TT411-, TT511-, TW10-, TW11-, TW12-, TW13-, TW15-, TW251-, TW45-, TW47-, TWF11-, TWF16-, TA572-, TA571-, TA570-, TA566-, TA565-, TA562-, TA560-, TA557-, TA556-, TA555-, TA550-, TA541-, TA540-, TA535-, TA414-, MLTWS01-
Región: Russia (TR CU)
Entidad certificadora: EAC
Número de certificado: EAEC N RU D-IT.PA01.B.20479/21

Miscellaneous

Ruso
Product family: Accessories: Bar stock thermowell, Accessories: Pipe thermowell, Accessories: Thermowells
Código de producto: TA575-, TA576-, TT131-, TT151-, TT411-, TT511-, TW10-, TW11-, TW12-, TW13-, TW15-, TW251-, TW45-, TW47-, TWF11-, TWF16-, TA572-, TA571-, TA570-, TA566-, TA565-, TA562-, TA560-, TA557-, TA556-, TA555-, TA550-, TA541-, TA540-, TA535-, TA414-, MLTWS01-
Región: Russia (TR CU)
Entidad certificadora: EAC
Número de certificado: EAEC RU C-IT.AD85.B.00350/21

Miscellaneous

Ruso
Accessories: Bar stock thermow
Código de producto: TT511-
Región: Canada, Canada (CRN)
Entidad certificadora: CRN
Categoría: CRN APPROVAL, NATIONAL REGISTR

Pressure Equipment

Inglés

Mostrar más
Mostrar menos

Casos de éxito

Iplom aumenta la vida del catalizador, la seguridad de proceso y la eficiencia

Iplom SpA buscaba optimizar su proceso de refinación para prolongar la vida del catalizador y aumentar la seguridad en una aplicación de hidrodesulfuración (HDS) mediante un perfil de temperatura 3D preciso.
Lea la historia completa
