Adaptador WirelessHART SWA70

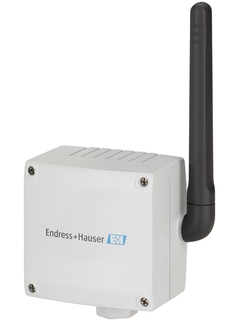

Módulo adaptador de interfaz WirelessHART SWA70 adicional © Endress+Hauser

El video de "Simply Explain", "Wireless sin problemas - con WirelessHART" muestra cómo aumentar la eficiencia de una unidad de desnitrificación de gases de combustión, al mismo tiempo que se ahorran costes.

Módulo de interfaz inteligente WirelessHART con fuente externa de alimentación para dispositivos de campo

El adaptador WirelessHART SWA70 de Endress+Hauser es un módulo de interfaz para la transmisión Wireless de señales 4...20 mA/HART a una red WirelessHART. Está alimentado por batería o fuentes externas. El adaptador WirelessHART puede ser utilizado en aplicaciones en zonas clasificadas y no clasificadas.

  • Simple products

  • Easy to select, install and operate

Excelencia técnica

Simplicidad

  • Productos estándar

  • Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

  • Productos de alta gama

  • Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

  • Productos especializados

  • Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

Gamas FLEX Excelencia técnica Simplicidad
  • F
  • L
  • E
  • X

Gama Fundamental

Satisfaga sus necesidades básicas de medición

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Lean

Maneje los principales procesos fácilmente

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Extended

Optimice sus procesos con tecnologías innovadoras

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Xpert

Domine las aplicaciones más exigentes

Excelencia técnica
Simplicidad

Variable

  • Resumen de especificaciones

    • Salida

      Interfaz de comunicación WirelessHART
      Velocidad de transmisión: Nominal 250 kbit/s
      Frecuencia de trabajo: 2,4 GHz (banda ISM)
      Alcance de transmisión en condiciones de referencia:
      En exteriores 250 m, en interior 50 m

    • Pantalla

      Integral a través de 3 LEDs

please wait Loading alternative products

Selección rápida

Elija entre nuestras opciones recomendadas
Precio de venta
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

o

Configuración individual

Continúe seleccionando entre todas las opciones posibles
  • Ventajas

    • Los dispositivos de tecnología HART se actualizan rápidamente a la tecnología WirelessHART

    • Rápida integración de los equipos de tecnología 4 ... 20 mA a la red WirelessHART

    • Posiblidad de conectar un solo equipo de tecnología 4 ... 20 mA o hasta cuatro...

  • Ámbito de aplicación

    Optimización de procesos: la conexión del módulo adaptador permite monitorear y optimizar diversas secciones de la planta a un bajo costo y con poco esfuerzo.

    Monitorización: los valores medidos junto con el estado de la batería y el equipo son...

Características y especificaciones

Atrás

Details

  • Measuring principle

    HART inalámbrico

  • Función

    Módulo inteligente de interfaz WirelessHART para conexión a equipos de 4...20 mA/HART

  • Certificación

    Área exenta de peligro

    ATEX, CSA, IEC Ex, JPN Ex

  • Entrada

    Una punto a punto con un equipo HART, o

    Una conexión punto a punto con un equipo de 4...20 mA, o bien

    Hasta cuatro equipos de campo HART conectados en modo multipunto si se usa una unidad de alimentación de rango amplio.

  • Salida

    Interfaz de comunicación WirelessHART

    Velocidad de transmisión: Nominal 250 kbit/s

    Frecuencia de trabajo: 2,4 GHz (banda ISM)

    Alcance de transmisión en condiciones de referencia:
    En exteriores 250 m, en interior 50 m

  • Fuente de alimentación auxiliar / Fuente de alimentación por lazo

    Conjunto de baterías especial de larga vida de litio-cloruro de tionilo

    Alimentación externa de 24-230 V CA/CC,

    Unidad de alimentación CC

  • Dimensiones (wxhxd)

    An x Al x F: 111,5 mm x 189,9 mm x 92,8 mm
    Medidas en mm 25,4 mm = 1 pulgada

  • Software

    Software interno para el control, alimentación y lectura de dispositivos de campo HART/4...20 mA

  • Operación

    Integral a través de botón oprimible, configuración de PC a través de DTM y FieldCare o DD

  • Pantalla

    Integral a través de 3 LEDs

  • Voltaje de Operación

    Conjunto de baterías especial de larga vida de litio-cloruro de tionilo

    Para versiones con regulación electrónica de la alimentación:

    Alimentación de rango extenso: 24 V...230 V CA/CC ± 10 %, 50/60 Hz

    Unidad de alimentación CC: 8 V...50 V CC ± 10 %

    En caso de fallo de la alimentación externa, la comunicación inalámbrica se mantiene durante al menos una hora gracias a una alimentación interna.

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Nr
Order code
Specification
    • Order code 71092238

      Battery SWA70

      Approval: ATEX, FM, CSA, IEC. Usage: SWA70.

    • Order code 71093078

      Mounting bracket SWA70

      Material: 304. Usage: SWA70.

    • Order code 71093795

      Cable gland M20, gasket, SWA70

      Consists of: Screwed cable gland M20, O-ring 17.0x2.0 EPDM. Usage: SWA70.

    • Order code 71093797

      Adapter set cable entry M20,SWA70

      Consists of: Adapter M20 > M20, 316L, O-ring 17.0x2.0 EPDM. Usage: SWA70 at field device.

    • Order code 71093798

      Adapter set cable entry G1/2,SWA70

      Consists of: Adapter M20 > G1/2, 316L, O-ring 17.0x2.0 EPDM. Usage: SWA70 at field device.

    • Order code 71093799

      Adapter set cable entry NPT1/2,SWA70

      Consists of: Adapter M20 > N1/2, 316L, O-ring 17.0x2.0 EPDM. Usage: SWA70 at field device.

    • Order code 71093800

      Adapter set cable entry NPT3/4,SWA70

      Consists of: Adapter M20 > NPT3/4, 316L, O-ring 17.0x2.0 EPDM. Usage: SWA70 at field device.

    • Order code SWA70-

      WirelessHART Adapter SWA70

      Application: process/inventory monitoring, plant asset management. Based on WirelessHART standard. Usage: wireless integration of field devices.
