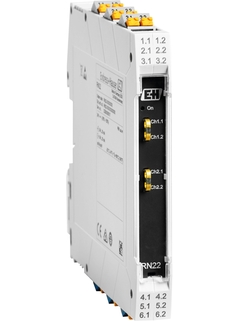

RN22 active barrier, power supply, analog signal doubler

RN22 intrinsically safe isolating barrier, power supply and signal doubler for hazardous areas ©Endress+Hauser

RN22 active barrier, power supply, analog signal doubler

The RN Series interface devices with RN22 active barrier ©Endress+Hauser

RN Series interface devices including the RN22 active barrier

RN Series interface modules and RN22 active barrier installed in a control cabinet ©Endress+Hauser

RN Series interface modules including RN22 being commissioned in a control cabinet

Intrinsically safe 24 VDC compact interface module for use in hazardous areas, SIL systems

The 1- or 2-channel RN22 active barrier powers analog instrument loops and safety instrumented systems up to SIL 2 (SC 3). The intrinsically safe, HART® transparent interface establishes a reliable link between field devices and process control. It interfaces with 2-/4-wire devices in hazardous areas and provides a second galvanically isolated signal output acc. to NAMUR NE 175. This opens a second channel for the process optimization domain without affecting the traditional automation system.

  • Simple products

  • Easy to select, install and operate

Excelencia técnica

Simplicidad

  • Productos estándar

  • Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

  • Productos de alta gama

  • Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

  • Productos especializados

  • Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

Gamas FLEX Excelencia técnica Simplicidad
  • F
  • L
  • E
  • X

Gama Fundamental

Satisfaga sus necesidades básicas de medición

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Lean

Maneje los principales procesos fácilmente

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Extended

Optimice sus procesos con tecnologías innovadoras

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Xpert

Domine las aplicaciones más exigentes

Excelencia técnica
Simplicidad

Variable

Producto no disponible en este mercado

  • Resumen de especificaciones

    • Tipo de señal de entrada

      0/4…20 mA/HART
      con alimentación/sin alimentación

    • Salida

      0/4…20 mA/HART
      activa/pasiva

    • Fuente de alimentación

      24 V CC

please wait Loading alternative products

Selección rápida

Elija entre nuestras opciones recomendadas
Precio de venta
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

o

Configuración individual

Continúe seleccionando entre todas las opciones posibles
  • Ventajas

    • Intrinsically safe interface device suited for use in safety instrumented systems up to SIL 2 (SC 3) in accordance with IEC 61508

    • Quick and easy wiring with screw or push-in terminals or power supply via power rail T-connector

    • Easy access to frontside...

  • Ámbito de aplicación

    • Single- or two-channel active barrier, power supply or signal doubler

    • 0/4 to 20 mA analog signal transmission (NAMUR NE 43) and galvanic isolation

    • Intrinsic safety for operation in hazardous areas (Zone 2)

    • Bidirectional HART® communication (transparent)

    • 2-...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Barrera activa

  • Principio de medición

    Barrera activa

  • Función

    De 1 canal

    De 2 canales

    Duplicador de señal

  • Alimentación de energía en lazo

    17,5 V ±1 V a 20 mA Tensión de circuito

    abierto: 24,5 V ±5 %

  • Fuente de alimentación

    24 V CC

  • Tipo de señal de entrada

    0/4…20 mA/HART

    con alimentación/sin alimentación

  • Salida

    0/4…20 mA/HART

    activa/pasiva

  • Certificados

    ATEX

    IECEx

    DNV

    Área exenta de peligro + marca EAC

  • SIL

    SIL 2 SC 3

  • Operación

    HART
