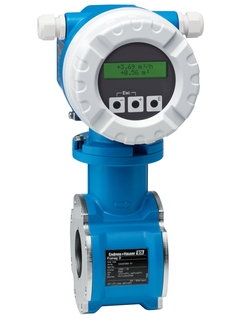

Caudalímetro electromagnético
Proline Promag 10D
Proline Promag 10D para aplicaciones básicas en la industria del agua.
El Principio de medición del caudal electromagnético

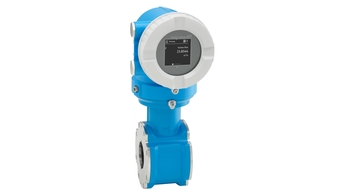

El caudalímetro más económico, disponible como wafer compacto.
Promag D, disponible en versión wafer, está diseñado para todas aquellas aplicaciones en las que el espacio es reducido. Es la opción preferida para aplicaciones básicas en la industria de tratamiento de aguas. Combinado con el transmisor Promag 10 realmente económico, Promag 10D es la solución ideal para la medición de líquidos en diversas aplicaciones y está disponible en versión compacta o remota.
-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos especializados
- Diseñados para aplicaciones exigentes
Excelencia técnica
Simplicidad
Variable
| Gamas FLEX | Excelencia técnica | Simplicidad |
|---|---|---|
Gama Fundamental Satisfaga sus necesidades básicas de medición |
Excelencia técnica
|
Simplicidad
|
Gama Lean Maneje los principales procesos fácilmente |
Excelencia técnica
|
Simplicidad
|
Gama Extended Optimice sus procesos con tecnologías innovadoras |
Excelencia técnica
|
Simplicidad
|
Gama Xpert Domine las aplicaciones más exigentes |
Excelencia técnica
|
Simplicidad
Variable |
-
Resumen de especificaciones
-
Máx. error medido
±0.5%
-
Rango de medición
0...600 m3/h
-
Rango de temperatura del medio
0...+60°C
(+32...+140°F) -
Máx. presión de proceso
PN16
Cl 150
JIS 10K -
Materiales húmedos
Recubrimiento: Poliamida
Electrodos: 1.4435 (316L)
-
-
Ventajas
Centrado del sensor fácil y rápido – diseño innovador del cabezal
Ahorro energético en la medición de caudal – sin caída de presión debido a su diseño correspondiente al diámetro de la tubería
Económico – diseñado para aplicaciones sencillas e integración...
-
Ámbito de aplicación
El principio de medición es prácticamente independiente de la presión, densidad, temperatura y viscosidad
Para aplicaciones básicas de tratamiento de aguas; optimizado para espacios limitados e instalaciones de tuberías de plástico.
Propiedades del equipo
...
Documentos / Manuales / Software
-
Proline Promag 10D
Technical Information
Electromagnetic flowmeter
The highly cost-effective flowmeter, available as compact wafer.Technical Information (TI) -
Proline Promag 10
HART
Operating Instructions
Electromagnetic flowmeter
Manual de instrucciones (BA) -
Proline Promag 10D
Brief Operating Instructions
Electromagnetic flow measuring system
Short Instruction (KA)Inglés -
Repair kit cover remote version
Installation Instructions
Promag 10, 50, 51, 53, 55, 400, 800, Promass 80, 83, 84, CNGmass DCI,
Cubemass DCI, Prosonic Flow 92 F, t-mass 65Installation Instructions (EA) -
Safety Instructions for Spare Parts
Installation Instructions
Flowmeter
Installation Instructions (EA) -
Replacing the transmitter
Installation Instructions
Promag 10, 23, 50, 53, 55
Installation Instructions (EA) -
Replacing cover and O-ring
Installation Instructions
romag 10, 23, 50, 51, 53, 55, 400, 800, Promass 40, 80, 83, 84, 8ME,
CNGmass 8FF, LPGmass 8FE, Cubemass 8CM, Prosonic Flow 90, 91,9
2, 93, t-mass 65, Prowirl 72, 73Installation Instructions (EA) -
Replacing transmitter parts
Installation Instructions
Promag 10, Prosonic Flow 91 W
Installation Instructions (EA) -
Replacing Sensor parts remote version
Installation Instructions
Promag 10, 50, 51, 53, 55, 400, 800, Promass 80, 83, 84, Cubemass 8CN,
CNGmass 8DFInstallation Instructions (EA) -
Interface parts
Installation Instructions
Promag 10, 23, 50, 51, 53, 55, 400, 800
Installation Instructions (EA) -
Change of Directives
Special Documentation
Change of Directives
Special Documentation (SD) -
Proline Promag 10
Manufacturer information regarding software
updates (NE 53)
New software version:
Promag 10 HART: 1.03.00Manufacturer Information (MI) -
Proline Promag 10
Manufacturer information regarding software
updates (NE 53)
New software version:
Promag 10 HART: 1.04.00Manufacturer Information (MI) -
Pomiary przeplywu cieczy, pary i gazow. Oferta produktow i uslug
Pomiary przeplywu cieczy, pary i gazow. Oferta produktow i uslug
Fields of Activities (FA)11/13Polaco -
Flow measurement in utilities - for the US Market
Energy management in your hands - customized solutions for
compressed air, gas, steam and waterCompetence Brochure (CP)12/10Inglés -
Modern measurement on filling machines
Filling, cleaning and sterilization
Competence Brochure (CP)07/10Inglés -
Innovation Brochure - Proline Promag 10D/50D - For efficient water flow
measurement
The streamlined solution for cost-conscious users
Innovations (IN)10/09Japonés -
E-direct Produktcatalogus 2018-2019
High quality, low price
Endress+Hauser Catalogues (EC)10/18Holandés -
Catalogue Produits E-direct 2019/2020 Français
La qualité Endress+Hauser à petit prix !
Endress+Hauser Catalogues (EC)09/19French -
E-direct Produktkatalog 2019/2020
Hohe Qualität zum kleinen Preis!
Endress+Hauser Catalogues (EC)06/20Alemán -
Promag 10D
electromagnetic flowmeter, microprocessor controlled and monitored,
compact designTender Text04/10Inglés -
Promag 10 D
magnetisch-induktives Durchflussmessgerät, mikroprozessorgesteuert und
überwacht
in Kompakt-BauweiseTender Text04/10Alemán -
DTM Single, Promag_10_V1_00_00___V1_00_02, 23.10.2020 (Flow, Promag, 0x0045)
HART,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00Device Type Manager (DTM)1.4.188.39Language neutral -
DTM Single, Promag_10_V1_01_00, 23.10.2020 (Flow, Promag, 0x0045)
HART,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00Device Type Manager (DTM)1.4.188.39Language neutral -
DTM Single, Promag_10_V1_03_00, 23.10.2020 (Flow, Promag, 0x0045)
HART,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00Device Type Manager (DTM)1.4.188.39Language neutral -
DTM Single, Promag_10_V1_02_00, 23.10.2020 (Flow, Promag, 0x0045)
HART,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00Device Type Manager (DTM)1.4.188.39Language neutral -
Promag 10
Código de producto: 10D-, 10E-, 10H-, 10L-, 10P-, 10W-
Número Declaración: EC_00289_01.16EU DeclarationAlemán , Inglés , French -
Promag 10, Promag 50, Promag 51, Promag 53, Promag D, Promag E, Promag H, Promag L, Promag P, Promag W
Código de producto: 53L-, 53P-, 53W-, 5D4B-, 5D4C-, 5E1B-, 5E2B-, 5H1B-, 5H2B-, 5L4B-, 5L4C-, 5P1B-, 5P2B-, 5W4B-, 5W4C-, 5W8B-, 53H-, 53E-, 51W-, 51P-, 50W-, 50P-, 50L-, 50H-, 50E-, 50D-, 10W-, 10P-, 10L-, 10H-, 10E-, 10D-
Región: Russia (TR CU)
Entidad certificadora: EAC
Número de certificado: TC BY_112 11.01. TP020 003 126MiscellaneousRuso -
Promag 10, Promag 50, Promag 51, Promag 55, Promag D, Promag E, Promag H, Promag L, Promag P, Promag W
Código de producto: 55H-, 55S-, 5D4C-, 5E1B-, 5H2B-, 5H3B-, 5L4B-, 5P1B-, 5P2B-, 5P3B-, 5P5B-, 5W4C-, 5W8B-, 51W-, 51P-, 50W-, 50P-, 50L-, 50H-, 50E-, 50D-, 10W-, 10P-, 10L-, 10H-, 10E-, 10D-
Región: Russia (TR CU)
Entidad certificadora: EAC
Número de certificado: TC RU D-CH.MU62.B.02333MiscellaneousRuso -
Promag W, Promag P, Promag L, Promag H, Promag E, Promag D, Promag 55, Promag 53, Promag 51, Promag 50, Promag 10, Dosimag
Código de producto: 55S-, 5D4B-, 5D4C-, 5E1B-, 5H-, 5H1B-, 5H3B-, 5H5B-, 5L4B-, 5L4C-, 5P1B-, 5P3B-, 5P5B-, 5W3B-, 5W4D-, 5W5B-, 5W8B-, 5W8C-, DDA-, 55H-, 53W-, 53P-, 53L-, 53H-, 53E-, 51W-, 51P-, 50W-, 50P-, 50L-, 50H-, 50E-, 50D-, 10W-, 10P-, 10L-, 10H-, 10E-, 10D-
Región: Russia (TR CU)
Entidad certificadora: EAC
Número de certificado: EAEC N RU D-CH.AD07.B.02228/20MiscellaneousRuso -
Promag W, Promag P, Promag L, Promag H, Promag E, Promag D, Promag 55, Promag 53, Promag 51, Promag 50, Promag 10, Dosimag, Promass X, Promass S, Promass Q, Promass P, Promass O, Promass I, Promass H, Promass F, Promass E, Promass A, Promass 84, Promass 83, Promass 80, Dosimass OEM
Código de producto: 5D4C-, 5P5B-, 5W5B-, 5P3B-, 5H5B-, 5W3B-, 5W4C-, 5L4C-, 53P-, 53W-, 5P1B-, 5H1B-, 5H3B-, 50W-, 50P-, 50H-, 53H-, 5E1B-, 55S-, 5P2B-, 53L-, 55H-, 5H2B-, 50L-, 53E-, 50D-, 50E-, 51W-, 5H-, 5L4B-, 5W4D-, 5W4B-, 5W8B-, 5W8C-, DDA-, 5D4B-, 10D-, 10E-, 10H-, 10P-, 10W-, 10L-, 51P-, 8E5B-, 8F1B-, 8F2B-, 8F3B-, 8H1B-, 8H3B-, 8H5B-, 8I1B-, 8I3B-, 8I5B-, 8O1B-, 8O3B-, 8P1B-, 8P3B-, 8P5B-, 8Q3B-, 8Q5B-, 8S1B-, 8S3B-, 8S5B-, 8X3B-, 8X5B-, 80A-, 80E-, 80F-, 80I-, 80P-, 80S-, 83A-, 83E-, 83F-, 83H-, 83I-, 83P-, 83S-, 83X-, 84F-, 84X-, 8A1B-, 8A3B-, 8A5B-, 8BE-, 8E1B-, 8E2B-, 8E3B-
Región: Russia (TR CU)
Entidad certificadora: EAC
Número de certificado: EAEC N RU D-CH.AD07.B.02246/20MiscellaneousRuso -
Promass K, Promass O, Promass P, Promass Q, Promass S, Promass X, Prosonic Flow 91, Prosonic Flow 92, Prosonic Flow 93, Prosonic Flow G, Prowirl D, Prowirl F, Prowirl O, Prowirl R, t-mass, t-mass A, t-mass B, T-MASS F, T-MASS I, Promass I, CNGmass, Dosimag, Dosimass, LNGmass, LPGmass, Promag 10, Promag D, Promag E, Promag H, Promag L, Promag P, Promag W, Promass 40, Promass 80, Promass 83, Promass 84, Promass E, Promass F, Promass H
Código de producto: 8I3B-, 8I1B-, 8H5B-, 8H3B-, 8F5B-, 8F3B-, 8F2B-, 8F1B-, 8E5B-, 8E3B-, 8E2C-, 8E2B-, 8E1C-, 8E1B-, 8E-, 84X-, 84F-, 83X-, 83F-, 80F-, 7R2C-, 8I5B-, 8K1B-, 8O3B-, 8O5B-, 8P1B-, 8P3B-, 8P5B-, 8Q3B-, 8Q5B-, 8S1B-, 8S1C-, 8S3B-, 8S5B-, 8X3B-, 8X5B-, 91W-, 92F-, 93C-, 93W-, 9G3B-, 9G5B-, DDA-, 7R2B-, 10D-, 10E-, 10H-, 10L-, 10P-, 10W-, 40E-, 5D4B-, 5D4C-, 5E1B-, 5E2B-, 5H-, 5H1B-, 5H2B-, 5H3B-, 5H5B-, 5L4B-, 5L4C-, 5P1B-, 5P2B-, 5P3B-, 5P5B-, 7O2C-, 7O2B-, 7F2C-, 7F2B-, 7D2C-, 7D2B-, 6I5B-, 6I3B-, 6F5B-, 6F3B-, 6BAB-, 6AAB-, 65I-, 65F-, 5W8C-, 5W8B-, 5W5B-, 5W4D-, 5W4C-, 5W4B-, 5W3B-
Región: Russia (TR CU)
Entidad certificadora: EAC
Número de certificado: EAEC N RU D-CH.AD07.B.03271/20MiscellaneousRuso -
Dosimag, Promag 10, Promag D, Promag E, Promag H, Promag L, Promag P, Promag W
Código de producto: 5H3B-, 5H5B-, 5L4B-, 5L4C-, 5P1B-, 5P2B-, 5P3B-, 5P5B-, 5W3B-, 5W4B-, 5W4C-, 5W5B-, 5H2B-, 5H1B-, 5H-, 5E2B-, 5E1B-, 5D4C-, 5D4B-, 10W-, 10P-, 10L-, 10H-, 10E-, 10D-
Región: Russia (TR CU)
Número de certificado: EAEC N RU D-CH.AD07.B.03271/20MiscellaneousRuso -
Promag 10
Código de producto: 10D-, 10E-, 10H-, 10L-, 10P-, 10W-
Región: USA
Entidad certificadora: FM
Categoría: I/2/A,B,C,D/T6...T1, II,III/1/E,F,G/T6...T1
Protección: DIP, NIExplosion ProtectionInglés -
Promag 10
Código de producto: 10D-, 10P-, 10H-, 10W-, 10L-, 10E-
Región: Canada
Entidad certificadora: CSA
Categoría: I/2/A,B,C,D/, II,III/1/E,F,G/T6...T1
Protección: DIP, NIExplosion ProtectionInglés -
Promag 10, Promag 50
Código de producto: 10D-, 50D-
Región: USA
Entidad certificadora: NSFHygienic EquipmentInglés -
Promag 10, Promag 50, Promag D
Código de producto: 10D-, 50D-, 5D4B-, 5D4C-
Región: Germany
Entidad certificadora: HyHygienic EquipmentAlemán -
Promag 10, Promag 50, Promag 51, Promag 53, Promag D, Promag L, Promag P, Promag W
Código de producto: 5L4B-, 5L4C-, 5L8B-, 5P1B-, 5P2B-, 5P3B-, 5P5B-, 5W4B-, 5W4C-, 5W5B-, 5W8B-, O5P1B-, O5P2B-, O5W1B-, 10D-, 10L-, 10P-, 10W-, 50D-, 50L-, 50P-, 50W-, 51P-, 51W-, 53P-, 53W-, 5D4B-, 5D4C-
Región: USA
Entidad certificadora: NSFHygienic EquipmentInglés -
Promag 10, Promag 50
Código de producto: 10D-, 50D-
Región: France
Entidad certificadora: ACSHygienic EquipmentFrench -
Promag 10, Promag 50, Promag D
Código de producto: 10D-, 50D-, 5D4B-, 5D4C-
Región: Germany
Entidad certificadora: HyHygienic EquipmentAlemán -
Promag 10, Promag 50, Promag 51, Promag 53, Promag 55
Código de producto: 53H-, 53W-, 53P-, 50H-, 50P-, 50W-, 55S-, 55H-, 50D-, 53L-, 53E-, 50L-, 51W-, 51P-, 50E-, 10W-, 10P-, 10L-, 10H-, 10E-, 10D-
Región: Russia
Entidad certificadora: Rosstandart
Número de certificado: CH.C.29.004.A № 56810_1MetrologyRuso -
Promag 10, Promag 23, Promag 50, Promag 51, Promag 53, Promag 55
Código de producto: 55S-, 55H-, 53W-, 53P-, 53H-, 51W-, 51P-, 50W-, 50P-, 50L-, 50H-, 50D-, 23P-, 23H-, 10W-, 10P-, 10L-, 10H-, 10D-
Región: Kazakhstan
Entidad certificadora: MEMST
Número de certificado: GOST-12129MetrologyRuso -
Promag W, Promag P, Promag L, Promag H, Promag E, Promag D, Promag 55, Promag 53, Promag 51, Promag 50, Promag 10
Código de producto: 55S-, 5D4B-, 5D4C-, 5E1B-, 5H1B-, 5H2B-, 5H3B-, 5H5B-, 5L4B-, 5L4C-, 5P1B-, 5P2B-, 5P3B-, 5P5B-, 5W4B-, 5W4C-, 5W5B-, 5W8B-, 55H-, 53W-, 53P-, 53L-, 53H-, 53E-, 51W-, 51P-, 50W-, 50P-, 50L-, 50H-, 50E-, 10W-, 10P-, 10L-, 10H-, 10E-, 10D-
Región: Uzbekistan
Entidad certificadora: UZS
Número de certificado: 02.6720MetrologyRuso
Accesorios / Piezas de repuesto
-
-
Nr A Order code 50104751
Kit Main-PCB Promag 10, 85-250VAC
-
Nr A Order code 50104752
Kit Main-PCB Promag 10,20-28VAC/11-40VDC
-
Nr A Order code 71098237
-
Nr A Order code 71098239
-
-
-
Nr 3 Order code 50104749
Kit 10 fuses 1.0 A/250 slow
-
Nr 3 Order code 50104750
Kit 10 fuses 1.6 A/250 slow
-
-
-
Nr B Order code 50104745
Kit display 10/91W with keyboard
-
-
-
Nr C Order code 50104754
Kit connec. board PMAG10 FS elect
-
Nr C Order code 71098240
-
-
-
Nr D Order code 50098018
-
Nr D Order code 71039497
Kit connection board D/E/L/P/S/W FS HE
Usage: 10/50/53/55 HE = harsh environment
-
-
-
Nr 1 Order code 50108138
Kit Terminal Block 10/1YH/91W
-
-
-
Nr 13 Order code 50094038
-
Nr 13 Order code 71247838
Repair kit cover, remote version
Usage: 10/5X/8X/8DF/8CN/92F/65/400/800 acc. service info SI01351D-1/06 Consists of: Cover Rep.kit for G14, O-Ring 110.00 x 4.50 HNBR, Grease
-
-
-
Nr 9 Order code 50094038
-
-
-
Nr 5 Order code 50104746
Kit cover 10/91W with window
-
-
-
Nr 6 Order code 50104747
Kit cover 10/1YH/91W blind version
-
-
-
Nr 10 Order code 50103658
Kit 10 cable glands M20x1,5 grey
-
Nr 10 Order code 50096840
Kit 10 cable glands M20x1,5
-
Nr 10 Order code 50098041
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
-
Nr 10 Order code 50098042
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
-
-
-
Nr 4 Order code 50104748
Kit PCB/Display carrier 10/91W
-
-
-
Nr 7 Order code 50104753
Kit housing gaskets Promag10/1YH housing
-
-
-
Nr 8 Order code 50097147
Kit Ground terminal/Cover clamp
10/1YH/23/65/72/73/91W/92F/8FF/8FE/8CM
-
-
-
Nr 2 Order code 50099102
Kit Bushing to field/SS-housing
-
-
-
Nr 15 Order code 50098019
Kit parts housing FS Stnd/HT
Usage: 10/50/51/53/55/400/800 Sensor: D/E/H/L/P/S/W
-
-
-
Nr 12 Order code 50098020
Kit parts housing compact Stnd/HT
Usage: 10/23/50/51/53/55 Sensor: D/E/H/L/P/S/W
-
-
-
Nr 14 Order code 50098023
Kit housing gasket FS Stnd/HT
Usage: 10/50/51/53/55/400/800 Sensor: D/E/L/P/S/W
-
-
-
Nr 11 Order code 50098024
Kit housing gasket compact Stnd/HT
Usage: 10/23/50/51/53/55 Sensor: D/E/L/P/S/W
-
-
-
Order code 10XXX-
Promag 10, transmitter
-
Order code DKD-
Promag D, mounting set
The mounting set contains threaded bolts, centering sleeves, nuts, washers and a pair of EPDM flange seals orderable separately, as replacement for M1, M2
-
Order code DK5DD-
-
Order code DK5CA-
Promag, cable remote version
10/50/51/53/55/400/800 1 kit includes 1 coil cable and 1 signal cable
-
Order code DK5WM-
-
Order code FXA193-
Serviceinterface FXA193
The service interface connects the service port of Proline and ToF devices with the serial interface RS 232C (9 pin.) of a personal computer. Contents of delivery: - Serviceinterface with RS 232C connection cable (9 pin.) - FXA "USB" cable, the additional power supply for FXA193 from USB-port of the PC.
-
%20-%20CS01637X.jpg "Imagen del depósito de agua de Marbach (Alemania)")
