Caudalímetro electromagnético
Proline Promag D 10

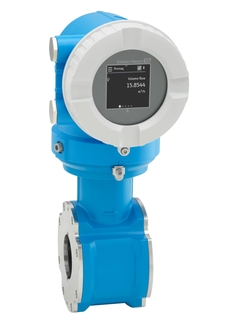

Imagen del caudalímetro electromagnético ProlinePromagD 10: Caudalímetro wafer económico ©Endress+Hauser

Proline Promag D 10 – Caudalímetro wafer muy económico

Proline 10: implacablemente simple

El principio de medición de caudal electromagnético

Caudalímetro wafer muy económico con un concepto de funcionamiento fácil de usar

El caudalímetro wafer Promag D está diseñado para todas las aplicaciones básicas en las que el espacio mínimo es un requisito. Con su claro diseño de hardware y software, Promag K 10 simplifica cada paso de su ciclo de vida, desde la ingeniería hasta el servicio, con la calidad habitual de Endress+Hauser. La Heartbeat Technology garantiza la fiabilidad de medición y la verificación en cumplimiento.

  • Simple products

  • Easy to select, install and operate

Excelencia técnica

Simplicidad

  • Productos estándar

  • Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

  • Productos de alta gama

  • Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

  • Productos especializados

  • Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

Gamas FLEX Excelencia técnica Simplicidad
  • F
  • L
  • E
  • X

Gama Fundamental

Satisfaga sus necesidades básicas de medición

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Lean

Maneje los principales procesos fácilmente

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Extended

Optimice sus procesos con tecnologías innovadoras

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Xpert

Domine las aplicaciones más exigentes

Excelencia técnica
Simplicidad

Variable

  • Resumen de especificaciones

    • Error de medición máx.

      Caudal volumétrico (estándar): ±0,5 % lect. ± 1 mm/s (0,04 in/s)

    • Rango de medición

      9 dm³/min a 162.000 m³/h (2,5 gal/min a 100.000 gal/min)

    • Rango de temperatura del medio

      Material del revestimiento interior de goma dura: 0 a +80 °C (+32 a +176 °F)
      Material del revestimiento interior de poliuretano: –20 a +50 °C (–4 a +122 °F)
      Material del revestimiento interior de PTFE: –20 a +90 °C (–4 a +160 °F)

    • Máx. presión de proceso

      PN 40, Clase 300, 20 K

    • Materiales húmedos

      Material del revestimiento interior de goma dura: 0 a +80 °C (+32 a +176 °F)
      Material del revestimiento interior de poliuretano: –20 a +50 °C (–4 a +122 °F)
      Material del revestimiento interior de PTFE: –20 a +90 °C (–4 a +160 °F)
      Electrodos: 1.4435 (316L); aleación C22, 2.4602 (UNS N06022)

please wait Loading alternative products

Selección rápida

Elija entre nuestras opciones recomendadas
Precio de venta
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

o

Configuración individual

Continúe seleccionando entre todas las opciones posibles
  • Ventajas

    • Centrado del sensor rápido y sencillo; construcción innovadora de la caja

    • Ahorro de energía en la medición del caudal; sin pérdidas de carga gracias a la constricción de la sección transversal

    • Sin mantenimiento: no incluye piezas móviles

    • Usabilidad...

  • Ámbito de aplicación

    • El principio de medición bidireccional es prácticamente independiente de la presión, densidad, temperatura y viscosidad.

    • Para aplicaciones de agua básicas; optimizado para instalaciones con espacio reducido y tuberías de plástico

    Propiedades del equipo

    • ...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Electromagnético

  • Título del producto

    Highly cost-effective wafer flowmeter with easy-to-use operation concept.
    For basic water applications, optimized for limited space and plastic pipe installations.

  • Características del sensor

    Easy, fast centering of the sensor – innovative housing construction. Energy‐saving flow measurement – no pressure loss due to cross section constriction. Maintenance‐free – no moving parts.
    Short face-to-face length and low weight. Integrated ground disks made of stainless steel. International drinking water approvals.

  • Características del transmisor

    Optimum usability – operation with mobile devices and SmartBlue app or display with touch screen. Simple, time-saving commissioning – guided parameterization in advance and in the field. Integrated verification – Heartbeat Technology.
    2-line display with push buttons. Device as compact or remote version. HART.

  • Rango de diámetro nominal

    DN 25 a 100 (1 a 4")

  • Materiales húmedos

    Material del revestimiento interior de goma dura: 0 a +80 °C (+32 a +176 °F)
    Material del revestimiento interior de poliuretano: –20 a +50 °C (–4 a +122 °F)
    Material del revestimiento interior de PTFE: –20 a +90 °C (–4 a +160 °F)
    Electrodos: 1.4435 (316L); aleación C22, 2.4602 (UNS N06022)

  • Variables medidas

    Caudal volumétrico, conductividad, caudal másico

  • Error de medición máx.

    Caudal volumétrico (estándar): ±0,5 % lect. ± 1 mm/s (0,04 in/s)

  • Rango de medición

    9 dm³/min a 162.000 m³/h (2,5 gal/min a 100.000 gal/min)

  • Máx. presión de proceso

    PN 40, Clase 300, 20 K

  • Rango de temperatura del medio

    Material del revestimiento interior de goma dura: 0 a +80 °C (+32 a +176 °F)
    Material del revestimiento interior de poliuretano: –20 a +50 °C (–4 a +122 °F)
    Material del revestimiento interior de PTFE: –20 a +90 °C (–4 a +160 °F)

  • Rango de temperatura ambiente

    –40 a 60 °C (–40 a 140 °F)

  • Material de carcaza del sensor

    DN 25 a 300 (1 a 12"): AlSi10Mg, recubierto
    DN 350 a 2.000 (14 a 78"): acero al carbono con barniz protector

  • Material de la cubierta del transmisor

    Policarbonato; AlSi10Mg, recubierto

  • Grado de protección

    Versión compacta: IP 66/67, carcasa tipo 4X
    Versión remota del sensor (estándar); IP 66/67, carcasa tipo 4X
    Versión remota del sensor (opcional): IP 68, carcasa tipo 6P, con barniz protector conforme a EN ISO 12944 C5-M/Im1/Im2/Im3

  • Pantalla/Operación

    Indicador LCD táctil y con rotación automática

  • Salidas

    4-20 mA HART (activa/pasiva), salida de pulsos/frecuencia/conmutación
    Modbus RS485, 4-20 mA

  • Comunicación digital

    HART, MODBUS RS485

  • Suministro de energía

    24 V CC
    100 a 230 V CA
    100 a 230 V CA / 24 V CC (zonas sin peligro de explosión)

  • Aprobaciones para áreas peligrosas

    CSA, GP

  • Seguridad del producto

    Seguridad del producto

  • Aprobaciones y certificados metrológicos

    Calibración realizada en laboratorios de calibración acreditados (según ISO/IEC 17025)
    Heartbeat Technology cumple los requisitos de trazabilidad de la medición conforme a ISO 9001:2015, apartado 7.1.5.2 a (certificación TÜV SÜD)

  • Aprobaciones higiénicas y certificados

    Aprobaciones higiénicas y certificados

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Nr
Order code
Specification
  • 38
    • Nr 38 Order code 71505739

      Kit S+T-DAT Promag 10, Non-haz/Exd/Z2

      Electronic storage module unprogrammed Usage: Promag 10. Consists of: S+T-DAT.

  • 33
    • Nr 33 Order code XPD0060-

      ISEM, standard, HART, Promag 10, nEx

      Usage: Promag 10. Consists of: ISEM (sensor electronic module) V316-00.

    • Nr 33 Order code XPD0061-

      ISEM, standard, Modbus, Promag 10, nEx

      Usage: Promag 10. Consists of: ISEM (sensor electronic module) V316-00.

  • 46
  • 33
    • Nr 33 Order code XPD0062-

      ISEM,enhanced,HART,Promag 10, nEx/Z2/Exd

      Usage: Promag 10. Consists of: ISEM (sensor electronic module) V313-00.

    • Nr 33 Order code XPD0063-

      ISEM,enhanced,Modb.,Promag 10,nEx/Z2/Exd

      Usage: Promag 10. Consists of: ISEM (sensor electronic module) V313-00.

  • 45
  • 44
    • Nr 44 Order code 71323264

      Kit connection board,Promag D/P/W,10/500

      Usage: Promag P 10 Ex, D/W 10 Non-haz, Promag P/W 500 Ex, Sensor connection housing. Consists of: connection board, cover to connection board.

  • 30
    • Nr 30 Order code XPD0080-

      HART, 24VDC, nEx, Alu, 10

      Electronic module E401. Usage: Promag 10, Promass 10. Consists of: Module cartridge, power supply module, I/O module

    • Nr 30 Order code XPD0081-

      HART, 100-230VAC, nEx, Alu, 10

      Electronic module E403. Usage: Promag 10, Promass 10. Consists of: Module cartridge, power supply module, I/O module

    • Nr 30 Order code XPD0082-

      HART, 100-230VAC/24VDC, nEx, Alu, 10

      Electronic module E408. Usage: Promag 10, Promass 10. Consists of: Module cartridge, power supply module, I/O module

    • Nr 30 Order code XPD0084-

      Mbus,100-230VAC/24VDC, nEx/Exd/Z2,Alu,10

      Electronic module E411. Usage: Promag 10, Promass 10. Consists of: Module cartridge, power supply module, I/O module

  • 50
  • 21
    • Nr 21 Order code 71505748

      Kit cover, blind ,Alu,Non-haz/ Z2/ Div.2

      Usage: Promag/Promass 10, transmitter housing Alu. Consists of: cover blind Alu, O-Ring 110,70x3,53 HNBR.

  • 20
    • Nr 20 Order code 71505749

      Kit cover, glass,Alu,N-haz/Z2/Div.2/Exde

      Usage: Promag/Promass 10, transmitter housing Alu. Consists of: cover sight glass Alu, O-Ring 110,70x3,53 HNBR.

  • 70
    • Nr 70 Order code 71505752

      Kit cover gasket, glass/blind, Alu, 10

      Usage: Promag/Promass 10, transmitter housing Alu. Consists of: 10x O-Ring 110,70x3,53 HNBR.

  • 23
    • Nr 23 Order code 71323038

      Kit cover, wall mount, Alu, Ex

      Usage: Promag 10, Promag/Promass/Prosonic Flow 500, wall mount transmitter Alu, connection compartment. Consists of: cover Alu, O-Ring 88,50x3,53 HNBR.

  • 75
    • Nr 75 Order code 71323042

      Kit cover gasket, wall mount, Ex

      Usage: Promag 10, Promag/Promass/Prosonic Flow 500, wall mount transmitter Alu/cast, connection compartment. Consists of: 10x O-Ring 88,50x3,53 HNBR.

  • 24
    • Nr 24 Order code 71228796

      Kit cover, remote, Alu

      Usage: Promag 10/500, Promag/Promass/Prosonic Flow/t-mass 500 digital, Promag 400/800(C), (C) = generation index C, sensor connection housing. Consists of: cover Alu, O-Ring 113,90x3,53 HNBR.

  • 73
    • Nr 73 Order code 71505757

      Kit housing gaskets, remote, Alu

      Usage: Promag 10 with sensor D, sensor connection housing. Consists of: O-Ring 113,90x3,53 HNBR for cover, gasket VMQ for housing/sensor D, O-Ring 29,87x1,78 HNBR for sensor plug.

  • 71
    • Nr 71 Order code 71505753

      Kit interface gaskets, Alu, Promag 10

      Usage: Promag 10, transmitter housing/sensor or transmitter housing/wall mount. Consists of: 5x O-Ring 88,50x3,53 HNBR for interface, 5x O-Ring 29,87x1,78 HNBR for for sensor plug.

  • 13
    • Nr 13 Order code 71276494

      Kit securing clamp, screw

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass, Promag/Promass 500, Promag 10, Promag/Promass/Prosonic Flow/t-mass 500 digital, Promag 400/800(C), (C) = generation index C, sensor connection housing. Consists of: cover clamp, screw M4x16.

  • 87
