Proline Prosonic Flow 91W
Caudalímetro ultrasónico

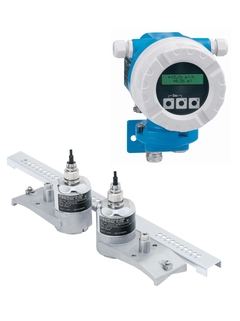

Imagen del caudalímetro ultrasónico - Proline Prosonic Flow 91W para aplicaciones de agua  aguas residuales ©Endress+Hauser

El principio de medición de caudal por ultrasonidos

Equipo con escaneo de frecuencia automático para una medición de máxima precisión y un transmisor económico

El sensor no invasivo ("clamp-on") Prosonic Flow W está especialmente diseñado para aplicaciones de agua y aguas residuales. Combinado con el económico transmisor Prosonic Flow 91 con pulsadores, el equipo Prosonic Flow 91W es ideal para la monitorización de caudal en la industria del tratamiento de agua.

  • Simple products

  • Easy to select, install and operate

Excelencia técnica

Simplicidad

  • Productos estándar

  • Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

  • Productos de alta gama

  • Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

  • Productos especializados

  • Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

Gamas FLEX Excelencia técnica Simplicidad
  • F
  • L
  • E
  • X

Gama Fundamental

Satisfaga sus necesidades básicas de medición

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Lean

Maneje los principales procesos fácilmente

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Extended

Optimice sus procesos con tecnologías innovadoras

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Xpert

Domine las aplicaciones más exigentes

Excelencia técnica
Simplicidad

Variable

  • Resumen de especificaciones

    • Error de medición máx.

      Caudal volumétrico:
      ±3 % lect. para DN 15
      ±2 % lect. para DN 25 a 200
      ±2 % lect. por encima de DN 200

    • Rango de medición

      0,3 a 10 m/s (1 a 33 ft/s)

    • Rango de temperatura del medio

      –20 a +80 °C (–4 a +176 °F)
      0 a +130 °C (32 a +265 °F) opcional

    • Máx. presión de proceso

      N/A

    • Materiales húmedos

      Sistema de abrazaderas:
      Soporte de sensor 1.4308/CF-8
      Carcasa de sensor 1.4301/304
      Correas de sujeción 1.4301/304

Selección rápida

Elija entre nuestras opciones recomendadas
Precio de venta
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

o

Configuración individual

Continúe seleccionando entre todas las opciones posibles
  • Ventajas

    • Baja inversión en capital – la efectividad aumenta con el diámetro de la tubería (hasta DN 4000)

    • Señal estable a largo plazo: montaje permanente sin mantenimiento desde el exterior con almohadillas de acoplamiento

    • Transparencia del proceso – función de...

  • Ámbito de aplicación

    • El principio de medición es independiente de la presión, densidad, temperatura, conductividad y viscosidad

    • Medición de caudal de abrazadera de aguas de proceso, agua salada, agua desmineralizada, agua potable y aguas residuales.

    Propiedades del equipo:

    • ...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Flujo ultrasónico

  • Título del producto

    Device with automatic frequency scan for maximum measuring performance and cost-effective transmitter.
    Clamp-on flow measurement of process water, salt water, demineralized water, drinking & wastewater.

  • Características del sensor

    Low capital investment – cost-effectiveness increases with pipe diameter (up to DN 4000/156"). Long-term stable signal – maintenance-free permanent mounting from outside with coupling pads. Process transparency – diagnostic capability.
    Medium temperature: –20 to +80 °C (-4 to +176 °F). Degree of protection IP68 (Type 6P enclosure) for pipes under water. Shock and vibration resistance according to IEC 68-2-6.

  • Características del transmisor

    Economical transmitter – designed for easy applications. Fast and reliable commissioning – Quick Setup menu for installation. Automatic recovery of data for servicing.
    Aluminium field transmitter housing. 2-line display with push buttons. HART.

  • Rango de diámetro nominal

    Un solo canal, 1 o 2 caminos: DN 15 a 2.000 (1/2 a 80")

  • Materiales húmedos

    Sistema de abrazaderas:
    Soporte de sensor 1.4308/CF-8
    Carcasa de sensor 1.4301/304
    Correas de sujeción 1.4301/304

  • Variables medidas

    Flujo volumétrico, velocidad del sonido, velocidad del flujo, fuerza de la señal, totalizador

  • Error de medición máx.

    Caudal volumétrico:
    ±3 % lect. para DN 15
    ±2 % lect. para DN 25 a 200
    ±2 % lect. por encima de DN 200

  • Rango de medición

    0,3 a 10 m/s (1 a 33 ft/s)

  • Máx. presión de proceso

    N/A

  • Rango de temperatura del medio

    –20 a +80 °C (–4 a +176 °F)
    0 a +130 °C (32 a +265 °F) opcional

  • Rango de temperatura ambiente

    -20 a +60 °C (-4 a +140 °F)

  • Material de carcaza del sensor

    N/A

  • Material de la cubierta del transmisor

    Recubierto de AlSi10Mg

  • Grado de protección

    IP 67, tipo 4X para transmisor
    IP 67 tipo 4X para sensores
    IP 68 tipo 6P para sensores (opcional). IP 67 NEMA 4X

  • Pantalla/Operación

    Indicador retroiluminado de 2 líneas con 3 pulsadores mecánicos

  • Salidas

    1 4-20 mA HART (activa)
    1 salida de pulsos/frecuencia/conmutación (pasiva)

  • Entradas

    N/A

  • Comunicación digital

    HART

  • Suministro de energía

    AC 85 a 250 V
    20 a 28 V
    DC 11 a 40 V

  • Aprobaciones para áreas peligrosas

    Zona sin peligro de explosión
    FM, CSA

  • Otras aprobaciones y certificados

    Verificación de caudalímetro únicamente para DN 15, 25, 40, 50 y 100
    Marcas EAC

  • Seguridad del producto

    CE, C-Tick, marca EAC

  • Aprobaciones y certificados metrológicos

    Verificación de medidor de flujo para DN15, 25, 40, 50 & 100 únicamente
