Medición por ultrasonidos Time-of-Flight (ToF)

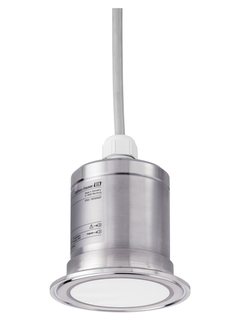

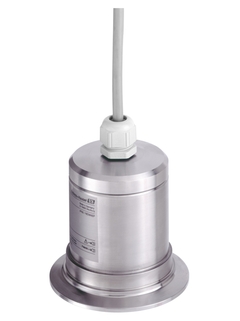

Prosonic FDU91F

Principio de medición por Time-of-Flight

Sensor higiénico de medición de nivel y caudal para conexión a FMU9x (rango de medida hasta 10 m)

El sensor ultrasónico FDU91F para una medición de nivel continua, no invasiva y sin necesidad de mantenimiento para fluidos, pastas, fangos, sólidos polvorientos y granulados. También para medición de caudal en canales abiertos y vertederos. La medición no se ve afectada por la constante dieléctrica, la densidad ni la humedad, y tampoco por las adherencias, gracias al efecto de la función de autolimpieza de los sensores. Sensor de 316L completamente soldado con conexiones a proceso higiénicas disponibles. Rango de medida máximo para líquidos 10 m (33 ft), sólidos 5 m (16 ft).

Añadir a la cesta
Configurar
Seleccionar y elegir tamaño
Cálculo de precios tras inicio de sesión y configuración

Comparar

Ventajas
Sensor de temperatura integrado para la corrección del Time-of-Flight. Mediciones de precisión, incluso en presencia de cambios de temperatura
Sensores con soldadura hermética (316L, 1.4404, 1.4435) para la máxima resistencia química
Adecuado para...

Mostrar más
Sensor de temperatura integrado para la corrección del Time-of-Flight. Mediciones de precisión, incluso en presencia de cambios de temperatura
Sensores con soldadura hermética (316L, 1.4404, 1.4435) para la máxima resistencia química
Adecuado para condiciones ambientales agresivas gracias a que el transmisor está lejos de la instalación
(hasta 300 m)
Bajo nivel de formación de adherencias gracias al efecto de la función de autolimpieza
Detección automática de sensores integrada para transmisores FMU90/FMU95, para una puesta en marcha sencilla
Resistencia a las condiciones climatológicas y a prueba de inundaciones (IP68)
Conexiones a proceso higiénicas disponibles.

Mostrar menos

Ámbito de aplicación
Medición de nivel continua sin contacto de fluidos y sólidos granulados en silos, cintas transportadoras, reservas o trituradoras. También para medición de caudal en canales abiertos y vertederos. Se usa para mediciones en estructuras de poca altura.
...

Mostrar más
Medición de nivel continua sin contacto de fluidos y sólidos granulados en silos, cintas transportadoras, reservas o trituradoras. También para medición de caudal en canales abiertos y vertederos. Se usa para mediciones en estructuras de poca altura.
Conexiones a proceso: roscas, triclamp
Temperatura: -40 a +105 °C (-40 a +221 °F)
Presión: +0,7 a +4 bar (+10 a +58 psi)
Rango de medida máximo: Líquidos 10 m (33 ft), sólidos 5 m (16 ft)
Distancia de bloqueo: 0,3 m (1 ft)
Certificados internacionales de protección contra explosiones, certificados higiénicos.

Mostrar menos

Características y especificaciones

Atrás

Details

Measuring principle

Ultrasónico
Característica / Aplicación

Versión separada con cubierta de campo o carcasa con riel omega para instrumentación en gabinete de control, 300m entre sensor y transmisor
Especialidades
Suministro / Comunicación

4 hilos (HART, Profibus DP)
Precisión

+/- 2mm + 0.17% de la distancia medida
Temperatura ambiente

-40 °C ... 105 °C
(-40 °F ... 221 °F)
Temperatura del proceso

-40 °C ... 105 °C

(-40 °F ... 221 °F)

CIP: 30 min.: 135 °C

(30 min.: 275 °F)
Presión de proceso absoluta / límite de sobrepresión máx.

0.7 bar ... 4 bar abs
(10 psi ... 58 psi)
Principales partes húmedas

316L (completamente soldado IP68 / NEMA 6P)
Conexión a proceso

G / NPT 1", DN80 / 100, ANSI 3" / 4"
Conexión a proceso higiénica

Tres abrazaderas ISO2852, DN80 3 1/2", DN100 4"
Distancia de bloqueo

0.3 m (1 ft)
Aplicación
Máx. distancia de medición

10 m (33 ft)
Comunicación

Transmisor:
4 ... 20 mA HART
Profibus DP
Certificados / Aprobaciones

ATEX

FM

CSA

IECEx

EN 10204-3.1

3A
Aprobaciones de diseño

EN 10204-3.1
Aprobaciones higiénicas

3A
Opciones
Componentes

Transmisor:
FMU90, FMU95
Límites de la aplicación

Espuma / alta turbulencia posible:

FDU92

Para escáner de granjas de tanques:

FMU95

Measuring principle

Ultrasónico
Característica / Aplicación

Versión separada con cubierta de campo o carcasa con riel omega para instrumentación en gabinete de control, 300m entre sensor y transmisor
Suministro / Comunicación

4 hilos (HART, Profibus DP)
Precisión

+/- 2mm + 0.17% de la distancia medida
Temperatura ambiente

-40 °C ... 105 °C
(-40 °F ... 221 °F)
Temperatura del proceso

-40 °C ... 105 °C
(-40 °F ... 221 °F)
30 min.: 135 °C / 275 °F)
Presión de proceso absoluta / límite de sobrepresión máx.

0.7 bar ... 4 bar abs
(10 psi ... 58 psi)
Principales partes húmedas

316L (completamente soldado IP68 / NEMA 6P)
Conexión a proceso

G / NPT 1", DN80 / 100, ANSI 3" / 4"
Conexión a proceso higiénica

Tres abrazaderas ISO2852, DN80 (3 1/2"), DN100 (4")
Distancia de bloqueo

0.3 m (1 ft)
Máx. distancia de medición

5 m (16 ft)
Comunicación

Transmisor:
4 ... 20 mA HART
Profibus DP
Certificados / Aprobaciones

ATEX
CSA
Aprobaciones de diseño

EN 10204-3.1
Opciones

Segunda salida 4 ... 20 mA
Componentes

Transmisor:
