Resumen de especificaciones
-
Precisión
clase 2 conforme a IEC 60584
-
Máx. presión de proceso (estática)
a 20 °C: 1 bar (15 psi)
-
Rango de temperatura de operación
Tipo S:
0 °C … 1.600 °C
(32 °F … 2.912 °F)
Tipo R:
0 °C … 1.600 °C
(32 °F … 2.912 °F)
Tipo B:
600 °C … 1.700 °C
(1.112 °F … 3.092 °F) -
Máx. longitud de inmersión bajo demanda
hasta 2.500,00 mm (98,43")
Ámbito de aplicación
Los puntos de medición con temperaturas de proceso muy altas requieren estos sensores de temperatura especiales con termopozos cerámicos y termopares fabricados de metales especiales, como el platino y el rodio. El termopozo, fabricado con materiales especiales, protege el proceso de daños mecánicos y químicos y prolonga la vida útil de los sensores que se utilizan. Ello conlleva: un ahorro en costes de mantenimiento del punto de medición, mejoras en la calidad de los productos y un incremento en la seguridad de la planta.

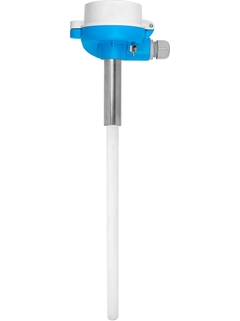

Los termómetros TAF12S con tubo simple de protección cerámico están diseñados específicamente para aplicaciones como hornos para cocer cerámica, mampostería, producción de cerámica y la industria del vidrio. Contiene un inserto TC simple o doble en aislantes cerámicos.
Temperaturas de proceso: hasta +1.700 °C (+3.092 °F)
Ventajas
Tiempo de vida útil prolongado gracias al uso de materiales innovadores para el termopozo con mayor resistencia a desgastes y abrasión química
Medición estable a largo plazo gracias a la protección del sensor con materiales no porosos
Flexibilidad para la selección de productos gracias a su diseño modular
Costes optimizados durante el ciclo de vida gracias a las piezas de repuesto intercambiables
-
-
Información técnica (TI)
Omnigrad S -TAF 11, TAF 12x, TAF 16 Información técnica
Termopares con vainas metálicas y/o cerámicas para medir altas temperaturas en hornos industriales. Conexión corrediza a proceso TP de tipos J, K,R, S, B
