Resumen de especificaciones
-
Precisión
clase 1 conforme a IEC 60584
-
Tiempo de respuesta
según la configuración
t50 = 6 s
t90 = 13 s -
Máx. presión de proceso (estática)
a 20 °C: 50 bar (725 psi)
-
Rango de temperatura de operación
Tipo K:
-40 °C ...1.100 °C
(-40 °F ...2.012 °F)
Tipo J:
-40 °C ...750 °C
(-40 °F ...1.382 °F) -
Máx. longitud de inmersión bajo demanda
hasta 10.000,00 mm (393,70")
Ámbito de aplicación

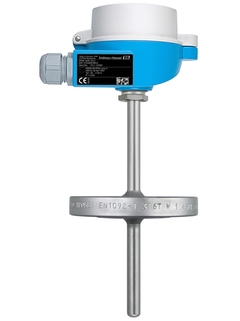

Este sensor de temperatura robusto y muy modular se utiliza en diversas aplicaciones de la mayoría de sectores industriales. Un transmisor para cabezal opcional con todos los protocolos de comunicación habituales permite su uso con unas características de exactitud y fiabilidad de medición mejoradas en comparación con otros sensores de conexión directa por cable. La diversidad de conexiones a proceso, tamaños y materiales proporciona un nivel elevado de flexibilidad y una gran variedad de posibilidades de aplicación.
Rango de aplicación universal
Rango de medida: -40 a 1.100 °C (-40 a 2.012 °F)
Rango de presión hasta 100 bar (1450 psi)
Grado de protección: hasta IP68
Ventajas
Alto nivel de flexibilidad gracias a su diseño modular con cabezales terminales adaptados al estándar DIN EN 50446 y longitudes de inmersión específicas para cliente
Alto nivel de compatibilidad de la electrónica introducida y diseño según DIN 43772
Cuello de extensión para proteger el transmisor para cabezal contra los sobrecalentamientos
Tiempo de respuesta rápido con boquilla reducida / con sección decreciente
Tipos de protección para uso en zonas clasificadas: seguridad intrínseca (Ex ia), equipo que no produce chispas (Ex nA)
Transmisor para cabezal con facilidades de selección: salida analógica 4 a 20 mA, HART®, PROFIBUS® PA o Foundation Fieldbus™
Predecesor
-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos especializados
- Diseñados para aplicaciones exigentes
Excelencia técnica
Simplicidad
Variable
Gamas FLEX | Excelencia técnica | Simplicidad |
---|---|---|
Gama Fundamental Satisfaga sus necesidades básicas de medición |
Excelencia técnica
|
Simplicidad
|
Gama Lean Maneje los principales procesos fácilmente |
Excelencia técnica
|
Simplicidad
|
Gama Extended Optimice sus procesos con tecnologías innovadoras |
Excelencia técnica
|
Simplicidad
|
Gama Xpert Domine las aplicaciones más exigentes |
Excelencia técnica
|
Simplicidad
Variable |
-
Measuring principle
Termopar
-
Característica / Aplicación
estilo métrico
termómetro modular
rango universal de aplicación
adecuado para áreas peligrosas
conexión al proceso a través de brida
sin cuello
incl. termopozo / tubo de protección (metal) -
termopozo / tubo de protección
tubo de protección soldado
-
Inserto / sonda
aislamiento mineral (MI), flexible
-
Tubo de protección de diámetro exterior / Elemento de inserción
9,0 mm (0,35")
11,0 mm (0,43")
12,0 mm (0,47") -
Máx. longitud de inmersión bajo demanda
hasta 10.000,00 mm (393,70")
-
Tubería/termopozo protector del material
1.4404 (316L)
1.4571 (316Ti)
Hastelloy C276 (2.4816)
Hastelloy 600 (2.4819) -
Recubrimiento opcional
Sin definir
-
Conexión a proceso
brida:
DN25 PN40 B1 (EN1092)
DN40 PN40 B1(EN1092)
DN50 PN40 B1 (EN1092)
ANSI 1" 150 RF (B16.5)
ANSI 1" 300 RF (B16.5) -
Forma de la Punta
recta
reducida
ahusada -
Aspereza de la superficie Ra
0,8 μm (31,5 μin)
-
Rango de temperatura de operación
Tipo K:
-40 °C ...1.100 °C
(-40 °F ...2.012 °F)
Tipo J:
-40 °C ...750 °C
(-40 °F ...1.382 °F) -
Máx. presión de proceso (estática)
a 20 °C: 50 bar (725 psi)
-
Precisión
clase 1 conforme a IEC 60584
-
Tiempo de respuesta
según la configuración
t50 = 6 s
t90 = 13 s -
Integración del transmisor de cabezal
sí (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)
-
Aprobaciones Ex
ATEX II
ATEX IECEx
NEPSI
IECEx Ex
EAC Ex -
Certificación
Metrología Gost
SIL (solo el transmisor)
