Resumen de especificaciones
-
Precisión
Clase A conforme a IEC 60751
Clase B conforme a IEC 60751
Clase estándar conforme a ASTM E230
Clase 2 conforme a IEC 60584-2 -
Tiempo de respuesta
t90 alrededor de 100 s
según la configuración -
Máx. presión de proceso (estática)
según la configuración
-
Rango de temperatura de operación
PT100 TF básico:
–50 °C … 200 °C
(–58 °F … 392 °F)
Termopar:
Tipo K hasta 600 °C (1.112 °F) -
Máx. longitud de inmersión bajo demanda
hasta 1.000,0 mm (39")

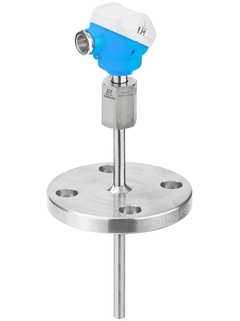

Ámbito de aplicación
Portasondas con RTD o TC con las siguientes características: tecnología de sensores básica, aplicación en zonas sin peligro de explosión, cuello de extensión estándar y unidad económica. Los equipos están disponibles con transmisores para cabezal opcionales con tecnología Bluetooth y salida de 4 a 20 mA o comunicación HART®, lo que ofrece una mayor precisión y fiabilidad de medición en comparación con los sensores de conexión directa por cable.
Rango de aplicación universal
Rango de medición: –50 a +650 °C (–58 a +1202 °F)
Rango de presión hasta 50 bar (725 psi)
Grado de protección: hasta IP 68
Ventajas
Medición económica y fiable
Intuitivo desde la selección de productos hasta el mantenimiento
Una amplia gama de conexiones a proceso.
Configuración y mantenimiento del equipo sencillos y seguros mediante la comunicación vía Bluetooth®
Gama Fundamental
-
Simple products
- Easy to select, install and operate
Excelencia técnica
Simplicidad

-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos especializados
- Diseñados para aplicaciones exigentes
Excelencia técnica
Simplicidad
Variable
Gamas FLEX | Excelencia técnica | Simplicidad |
---|---|---|
Gama Fundamental Satisfaga sus necesidades básicas de medición |
Excelencia técnica
|
Simplicidad
|
Gama Lean Maneje los principales procesos fácilmente |
Excelencia técnica
|
Simplicidad
|
Gama Extended Optimice sus procesos con tecnologías innovadoras |
Excelencia técnica
|
Simplicidad
|
Gama Xpert Domine las aplicaciones más exigentes |
Excelencia técnica
|
Simplicidad
Variable |
Predecesor
-
-
Información técnica (TI)
iTHERM ModuLine TM121
Sonda de temperatura con elemento de inserción RTD o TC, completa con tubo de protección fabricado en el material de la tubería o tu bo
EN ES 15/06/202231/03/202115/04/2019Idioma:
Español
Versión:
15/06/2022
Tamaño del archivo:
2 MB
Nombre del archivo:
TI01455TES_0322-00.pdf
-
-
-
Manual de instrucciones (BA)
Sondas de temperatura modulares
Sondas de temperatura modulares universales con elemento de inserción RTD o TC para aplicaciones industriales
EN ES 31/08/2018Idioma:
Español
Versión:
31/08/2018
Tamaño del archivo:
554.2 KB
Nombre del archivo:
BA01915T23ES_0118.pdf
-
-
-
Instrucciones de seguridad Ex (XA)
TRxx, TCxx, TS211, iTHERM TS111, TM211, TPx100, TSx310, TM1x1, TM411, TM412
Thermometers and inserts Ex nA IIC T6...T1 Gc
EN ES 31/07/2020Idioma:
Inglés
Versión:
31/07/2020
Tamaño del archivo:
173.5 KB
Nombre del archivo:
XA02111TEN_0120.pdf
-
-
-
Documentación especial (SD)
SD IEC 61406-1
Automatic identification of physical objects
EN ES 10/05/202303/12/202101/11/2021Idioma:
Inglés
Versión:
10/05/2023
Tamaño del archivo:
649 KB
Nombre del archivo:
SD02817TEN_0323-00.pdf
-
-
-
Documentación especial (SD)
Device viewer
Technical documentation in other languages
Idioma:
Inglés
Versión:
14/07/2021
Tamaño del archivo:
478.5 KB
Nombre del archivo:
SD02429R09EN_0121.pdf
-
-
-
PU (publicación)
Temperatur und Systemprodukte für Kraftwerke & Energie, Chemie und Öl & Gas
Temperatur und Systemprodukte für Kraftwerke & Energie, Chemie und Öl & Gas Enthält iTHERM ModuLine, iTHERM MultiSens, iTEMP Temperaturtransmitters, Systemprodukte
Idioma:
Alemán
Versión:
02/06/2023
Tamaño del archivo:
16.6 MB
Nombre del archivo:
PU01318T_04.23_DE_PECHOG_Booklet_ONLINE.pdf
-
-
-
PU (publicación)
Temperature and system products for Power & Energy, Chemical and Oil & Gas including iTHERM ModuLine, iTHERM MultiSens, iTEMP temperature Transmitters, system products
Temperature and system products for Power & Energy, Chemical and Oil & Gas including innovative iTHERM ModuLine, iTHERM MultiSens temperature assemblies, iTEMP temperature transmitters and system products
Idioma:
Inglés
Versión:
02/06/2023
Tamaño del archivo:
16.7 MB
Nombre del archivo:
PU01318T_04.23_EN_PECHOG_Booklet_ONLINE.pdf
-
-
-
Declaración del fabricante
Product family: Process RTD general purpose
Product root: TM121- Declaration number: HE_01246_01.20 Manufacturer specification: RoHS Additional information: China RoHS
Idioma:
Chino
Versión:
06/03/2020
Tamaño del archivo:
324.8 KB
Nombre del archivo:
HE_01246_01.20 China RoHS TM121.pdf
-
-
-
Declaración del fabricante
Product family: Accessories: Bar stock thermowell, Accessories: Pipe thermowell, Accessories: Inserts, Magphant, Process RTD general purpose, Process RTD hygienic, RTD thermometer
Product root: DTT31-, DTT35-, TK40-, TM101-, TM111-, TM121-, TM131-, TM311-, TM371-, TM372-, TM401-, TM402-, TM411-, TM412-, TMR35-, TS111-, TS212-, TT131-, TT151-, TT411-, TT412- Declaration number: HE_01494_01.21 Manufacturer specification: Food hygiene Additional information: BSE, TSE
Idioma:
Inglés
Versión:
27/07/2023
Tamaño del archivo:
266 KB
Nombre del archivo:
HE_00886_07_17.pdf
-
-
-
Declaración UE
Product family: Low cost RTD general purpose, Process RTD direct contact, Process RTD general purpose, Process RTD heavy duty, Proce ss RTD hygienic, Process TC direct contact, Process TC general purpose, Process TC heavy duty
Product root: TAF11-, TAF12D-, TAF12S-, TAF12T-, TAF16-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TEC42 0-, TM101-, TM111-, TM121-, TM131-, TM401-, TM402-, TM411-, TM412-, TR10-, TR11-, TR12-, TR13-, TR15-, TR24-, TR25-, TR44-, TR45-, T R46-, TR47-, TR48-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TST40N-, TST41N-, TST434- Declaration number: EC_00136_03.21
EN ES 20/12/2021Idioma:
Inglés
Versión:
20/12/2021
Tamaño del archivo:
149.2 KB
Nombre del archivo:
EC_00136_03.21.pdf
-
