TA575
Termopozo de barra taladrada

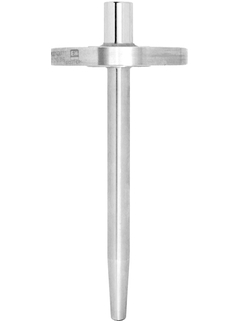

Ilustración de un termopozo de barra taladrada TA575 ©Endress+Hauser

Hecho de barra taladrada. Principalmente para aplicaciones con condiciones de proceso extremas o de uso general.

Debido a las condiciones exigentes en el caso de aplicaciones con condiciones de proceso extremas, es imprescindible calcular exactamente la capacidad de carga de un termopozo. Los ensayos de penetración de colorante, los ensayos de ultrasonidos, los ensayos de fugas de helio, los ensayos de resistencia a la presión, así como diversos ensayos no destructivos de materiales ponen de relieve la calidad de los materiales y del procesado.

  • Simple products

  • Easy to select, install and operate

Excelencia técnica

Simplicidad

  • Productos estándar

  • Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

  • Productos de alta gama

  • Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

  • Productos especializados

  • Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

Gamas FLEX Excelencia técnica Simplicidad
  • F
  • L
  • E
  • X

Gama Fundamental

Satisfaga sus necesidades básicas de medición

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Lean

Maneje los principales procesos fácilmente

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Extended

Optimice sus procesos con tecnologías innovadoras

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Xpert

Domine las aplicaciones más exigentes

Excelencia técnica
Simplicidad

Variable

  • Resumen de especificaciones

    • Máx. presión de proceso (estática)

      500 bar (7.252 psi)

    • Máxima longitud de inmersión estándar

      1.000 mm (39,37")

    • Máx. longitud de inmersión bajo demanda

      5.000 mm (196,85")

Selección rápida

Elija entre nuestras opciones recomendadas
Precio de venta
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

o

Configuración individual

Continúe seleccionando entre todas las opciones posibles
  • Ventajas

    • Se pueden seleccionar la extensión y las longitudes de inmersión y de conicidad, así como las dimensiones de la barra, conforme a los requisitos del proceso

    • Está disponible un amplio abanico de materiales estándar y de conexiones bridadas; se pueden...

  • Ámbito de aplicación

    El TA575 está diseñado para aplicaciones con termómetros de resistencia y termopares, principalmente en condiciones de proceso extremas.

Características y especificaciones

Atrás

Details

  • Measuring principle

    Termo pozo en barras

  • Característica / Aplicación

    tipo métrico

    conexiones a proceso con brida

    extensión circular

  • Conexión principal

    rosca interna:

    1/2" NPT

    1/2" NPSM

  • Máxima longitud de inmersión estándar

    1.000 mm (39,37")

  • Máx. longitud de inmersión bajo demanda

    5.000 mm (196,85")

  • Conexión a proceso

    brida:

    ASME 1" 150 RF (B16.5)

    ASME 1" 300 RF (B16.5)

    ASME 1" 600 RF (B16.5)

    ASME 1 1/2" 150 RF (B16.5)

    ASME 1 1/2" 300 RF (B16.5)

    ASME 1 1/2" 600 RF (B16.5)

    ASME 1 1/2" 1500 RF (B16.5)

    ASME 1 1/2" 600 RTJ (B16.5)

    ASME 2" 300 RF (B16.5)

    ASME 2" 600 RF (B16.5)

    ASME 2" 300 RTJ (B16.5)

    ASME 2" 600 RTJ (B16.5)

    DN25 PN16 B1

    DN25 PN40 B1

    DN40 PN40 B1

    DN50 PN40 B1

  • Diámetro de la raíz del termopozo

    27 mm (1,06")

  • Material de contacto del medio

    1.4401 (316)

    1.4404 (316L)

    1.4571 (316Ti)

  • Parte terminada húmeda (Ra)

    <0,8 μm (31,50 μin)

    <1,6 μm (63,00 μin)

  • Forma de la Punta

    recta

    cónica

    cónica ahusada

  • Rango de temperatura

    –200 … 700 °C (–328 … 1.292 °F)

  • Máx. presión de proceso (estática)

    500 bar (7.252 psi)

  • Presión a proceso máxima a 400 °C

    en función de la conexión a proceso
