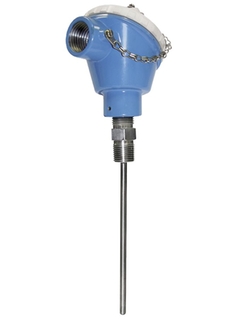

TH11
Sensor de temperatura RTD modular, mercado americano

©Endress+Hauser

La mejor tecnología de medición de temperatura de su clase para aplicaciones generales

Este sensor de temperatura muy modular se utiliza en diversas aplicaciones de la mayoría de sectores industriales. Algunos ejemplos son intercambiadores de calor, secadores, reactores de proceso, estaciones de reactor, etc. Con un transmisor para cabezal diferente, es una unidad completa lista pasa utilizarse con una exactitud de medición y fiabilidad de medición mejoradas. También hace posibles unos tiempos de reacción muy rápidos debido a la medición por contacto directo sin termopozo. La diversidad de conexiones a proceso y tamaños proporciona un nivel elevado de flexibilidad y una gran variedad de posibilidades de aplicación.

  • Simple products

  • Easy to select, install and operate

Excelencia técnica

Simplicidad

  • Productos estándar

  • Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

  • Productos de alta gama

  • Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

  • Productos especializados

  • Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

Gamas FLEX Excelencia técnica Simplicidad
  • F
  • L
  • E
  • X

Gama Fundamental

Satisfaga sus necesidades básicas de medición

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Lean

Maneje los principales procesos fácilmente

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Extended

Optimice sus procesos con tecnologías innovadoras

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Xpert

Domine las aplicaciones más exigentes

Excelencia técnica
Simplicidad

Variable

  • Resumen de especificaciones

    • Precisión

      clase A de acuerdo a IEC 60751
      clase B de acuerdo a IEC 60751

    • Tiempo de respuesta

      63% rt = 2,0 s

    • Máx. presión de proceso (estática)

      a 20 °C: 250 bares (3,626 psi)

    • Rango de temperatura de operación

      PT 100:
      -200 °C ...600 °C
      -328 °F ...1.112 °F)

    • Máx. longitud de inmersión bajo demanda

      hasta 4.877 mm (192,00'')

Selección rápida

Elija entre nuestras opciones recomendadas
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

o

Configuración individual

Continúe seleccionando entre todas las opciones posibles
  • Ventajas

    • Gran flexibilidad gracias a un portasondas modular con cabezales de terminal estándares y longitud de inmersión personalizada

    • Una tienda de adquisición de soluciones para medición de temperatura. Transmisor de clase internacional con sensor integrado...

  • Ámbito de aplicación

    Los sensores de temperatura TH11 son termorresistencias (RTD) diseñadas para utilizarse en tipos de entornos tales como los procesos industriales o la automatización de procesos de fábrica. Están constituidos por una sonda de medición con un RTD, un...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Detector de Temperatura de Resistencia

  • Característica / Aplicación

    estilo métrico

    termómetro modular

    conexión roscada al proceso

    sin cuello

  • termopozo / tubo de protección

    sin (no fue diseñada para usarse con el termopozo)

  • Inserto / sonda

    aislamiento mineral (MI), flexible

    aislamiento PTFE, rígido

  • Diámetro exterior del tubo de protección

    1/8'' (3.18 mm)

    3/16''(4.76 mm)

    1/4'' (6.35 mm)

    3/8'' (9.53 mm)

  • Máx. longitud de inmersión bajo demanda

    hasta 4.877 mm (192,00'')

  • Protección de material tubo/termo pozo

    1.4401 (316)

  • Conexión a proceso

    rosca macho:

    G1/2"

    NPT1/2"

    conector de compresión:

    NPT1/8"

    NPT1/4"

  • Forma de la Punta

    recto

    reducido

  • Aspereza de la superficie Ra

    1,6 μm (63,0 μin.)

  • Rango de temperatura de operación

    PT 100:

    -200 °C ...600 °C

    -328 °F ...1.112 °F)

  • Máx. presión de proceso (estática)

    a 20 °C: 250 bares (3,626 psi)

  • Precisión

    clase A de acuerdo a IEC 60751

    clase B de acuerdo a IEC 60751

  • Tiempo de respuesta

    63% rt = 2,0 s

  • Integración del transmisor de cabezal

    si (4 … 20 mA; HART; PROFIBUS PA; FUNDACIÓN FIELDBUS)

  • Aprobaciones Ex

    Propósito General CSA

    FM IS

    CSA IS

    FM/CSA IS

  • Certificación

    SIL (sólo transmisor)

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Nr
Order code
Specification
  • A
  • A
  • A
    • Order code TU301-

      Compression Fitting, threaded TU301

    • Order code TXU10-

      Configuration Kit TXU10

      for PC-programmable devices. set-up programme+interface cable for PC with USB-Port.

    • Order code READWIN-

      Readwin 2000 Operation + Read. software

    • Order code FXA195-

      Commubox FXA195

      Modem to connect HART field devices to a computer via USB. Commissioning of field devices with software tool. :: To connect to a intrinsically safe signal circuit. :: SIL2, IEC61508.

    • Order code TMT180-

      iTEMP TMT180, Head Transmitter Pt100

      Temperature transmitter,PC-programable. Application: RTD. 2-wire 4-20mA. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

    • Order code TMT181-

      iTEMP TMT181, Head Transmitter PCP

      Product being phased out, limited availability. Temperature transmitter,PC-programmable. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanic isolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

    • Order code XPT0004-

      Spare Parts Kit Cover TA30R

      cover of connecting head

  • A
    • Nr A Order code TA30H-

      Terminal Head TA30H

      Retainer for terminal block or head transmitter + optional display. Design: explosion proof. Cover: screwed, optional window. Material: aluminium. Coating: polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50 150 oC (housing). Protection: IP66/68, NEMA 4X (housing). Protection Ex d/XP: IP66/67 (housing).

    • Nr A Order code TA30R-

      Terminal Head TA30R

      Retainer for terminal block or head transmitter + optional display. Cover: screwed, optional window. Material: Stainless Steel 316L. Colour: Steel (no coating). Ambient Temp.: -50...85/130 oC (display/standard). Protection: IP66/68, NEMA4X; IP69K (housing). :: easy wiring through best accessibility. :: compact desing and low weight.

  • A
    • Order code TMT71-

      iTEMP TMT71, Transmitter 4-20mA

      2-wire temperature transmitter. Single universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. Factory setup w/o additional specification:Pt100, 4-wire, 0...+100oC.

    • Order code TMT72-

      iTEMP TMT72, Transmitter HART

      2-wire temperature transmitter. Single universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. Factory setup w/o additional specification:Pt100, 4-wire, 0...+100oC.

    • Order code TMT82-

      iTEMP TMT82, Transmitter HART

      2-wire temperature transmitter. Dual universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. ::Highly reliable due to drift detection and sensor back up. ::Optional also for safety critical applications by means of SIL 2/3 acc. to IEC61508.

    • Order code TMT84-

      iTEMP TMT84, Transmitter PA

      Dual sensor input. Advanced diagnostics:sensor monitoring. PROFIBUS PA Profile 3.02. Galvanic isolation 2kV. Application: RTD, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.

    • Order code TID10-

      Display Unit Head Transmitter

      to plug on. Dot-Matrix measured value display. 12 DIP-switches buttom side. Settings: FF: Simulation, Write Lock. PA: Bus address, Write Lock. Compatible: TMT85, TMT84, TMT82.

    • Order code TMT85-

      iTEMP TMT85, Transmitter FF

      Dual sensor input. Advanced diagnostics: sensor monitoring. FOUNDATION Fieldbus protocol Galvanic isolation 2 kV. Application: RTC, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.

    • Order code TMT182-

      iTEMP TMT182, Head Transmitter HART

      Product being phased out, limited availability. Temperature transmitter, Protocol HART. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanicisolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.
