Multicap DC21AN

Este producto ya no se encuentra disponible.

Consulte la nueva generación en la sección predecesor / sucesor o contacte con su entidad local de Endress+Hauser.

Características y especificaciones

Atrás

Details

Measuring principle

Líquido Capacitivo
Característica / Aplicación

Sonda de varilla totalmente aislada para alta presión y alta temperatura, apropiada para condiciones de proceso pesado
A: Certificación para América del Norte (IS,XP)
N: Sin característica de seguridad adicional
Especialidades

Detección de espuma
Suministro / Comunicación

PFM
Temperatura ambiente

Estándar:
-40 °F ... 160 °F
Con cubierta separada:
-80 °F ... 280 °F
Temperatura del proceso

-110 °F ... 390 °F
Presión de proceso absoluta / límite de sobrepresión máx.

Vacío ... 725 psi
Principales partes húmedas

Material aislante: PFA, FEP, PE
316TI
Conexión a proceso

NPT1 1/2"
ANSI 2"...
Conexión a proceso higiénica

Tres abrazaderas ISO2852
Longitud del sensor

Longitud total de la sonda 860 pulgadas
Comunicación

PFM
Certificados / Aprobaciones

FM
CSA
Opciones

Carcasa separada (HTC)
Componentes

Transmisor
PFM: FTC325, FTC625, FTC470Z, FTC471Z
Sucesor

FTI52
Límites de la aplicación

Observe la reducción de presión y temperatura.
Observe la DK para medios no conductivos.

Mostrar más
Mostrar menos

Measuring principle

Capacitivo
Característica / Aplicación

Sonda de varilla totalmente aislada para alta presión y alta temperatura, apropiada para condiciones de proceso pesado
A: Certificación para América del Norte (IS,XP)
N: Sin característica de seguridad adicional
Especialidades

Detección de espuma
Suministro / Comunicación

HART
PROFIBUS PA
PFM
Error de linealidad para líquidos conductivos

< 1 % a 40 pulgadas
Temperatura ambiente

Estándar:
-40 °F ... 160 °F
Con cubierta separada:
-80 °F ... 280 °F
Temperatura del proceso

-110 °F ... 390 °F
Presión de proceso absoluta / límite de sobrepresión máx.

Vacío ... 725 psi
Principales partes húmedas

Material aislante: PFA, FEP, PE
316TI
Conexión a proceso

NPT1 1/2"
ANSI 2"...
Conexión a proceso higiénica

Tres abrazaderas ISO2852
Longitud del sensor

Longitud total de la sonda 860 pulgadas
Máx. distancia de medición

20 pulgadas .... 860 pulgadas
Comunicación

HART
PROFIBUS PA
PFM
Certificados / Aprobaciones

FM
CSA
Opciones

Carcasa separada (HTC)
Componentes

Transmisor
PFM: FMX570, FMC671Z, FMC661
Sucesor

FMI52
Límites de la aplicación

Observe la reducción de presión y temperatura.
Observe la DK para medios no conductivos.

Mostrar más
Mostrar menos

Documentos / Manuales / Software

Tipo de descarga

Multicap DC 11/16/21/26 AN Multicap DC 11/16/21/26 ASTechnical Information
Fully and partially insulated rod and rope probes for capacitive level measurement and limit detection
(North American
certificates).

Technical Information (TI)
Multicap DC 11/16/21/26 AN DC 11/16/21/26 ASOperating Instructions
Fully and partially insulated rod and rope probes for capacitive level measurement and limit detection (North American
certificates).

Manual de instrucciones (BA)
Probes and electronic inserts
Approval No.: KEMA 99 ATEX 3122

ATEX II 2 G

ATEX 2(2) G

Protection:

EEx ia IIC T3...T6

EEx d[ia] IICT3...T6

Ex Safety Instructions (XA)
Multicap DC..A., DC12TA
CSA

Drawing No.: 960347-1050 B

Drawing Type: Installation Drawing

Certificate FM/CSA (ZD)
Multicap DC..A., DC..TA.
FM

Drawing No.: 960383-0017 A

Drawing Type: Control Drawing

Certificate FM/CSA (ZD)
Multicap DC..A., DC..TA. + FEC12
FM

Drawing No.: 960346-0124 C

Drawing Type: Control Drawing

Certificate FM/CSA (ZD)
Multicap DC..A., DC..TA. + EC16Z, EC17Z, EC27Z, EC37Z, EC47Z
CSA

Drawing No.: 960346-1125 B

Drawing Type: Installation Drawing

Certificate FM/CSA (ZD)
Multicap DC..A., DC12TA + FEC12, FEC22
CSA

Drawing No.: 960347-1035 A

Drawing Type: Installation Drawing

Certificate FM/CSA (ZD)
Multicap DC..A., DC..TA. + FEC12
CSA

Drawing No.: 960347-1034 B

Drawing Type: Installation Drawing

Certificate FM/CSA (ZD)
Multicap DC..A., DC..TA. + EC17Z, EC37Z, EC47Z
FM

Drawing No.: 960346-0125 C

Drawing Type: Control Drawing

Certificate FM/CSA (ZD)
GSD Single, GSD_EH_PA_LE_Multicap_0x153A_V01_00_PALIB, 14.04.2014 (Level, Multicap, 0x153A)
PROFIBUS PA,
PROFIBUS System Version: Any

General Station Description (GSD)

1.00.00

Language neutral
EDD Single, PDM_PA_LE_Multicap_153A_0x03_0x01, 07.01.2019 (Level, Multicap, 0x153A)
PROFIBUS PA,

PDM Version: 6.0 SP5

Electronic Data Description (EDD)

1.00.00

Language neutral
DTM Single, Multicap_FEC14_V1_0, 21.10.2020 (Level, Multicap, 0x153A)
PROFIBUS PA,

DeviceCare Version: 1.07.00

Field Xpert - SMT70 Version: 1.05.00

FieldCare Version: 2.15.00

Device Type Manager (DTM)

1.5.153.348

Language neutral
DTM Single, Multicap_FEC12_V1_0___1_2, 23.10.2020 (Level, Multicap, 0x0008)
HART,

DeviceCare Version: 1.07.00

Field Xpert - SMT70 Version: 1.05.00

FieldCare Version: 2.15.00

Device Type Manager (DTM)

1.4.188.39

Language neutral

Mostrar más
Mostrar menos

Accesorios / Piezas de repuesto

Buscar

Filtrar

Order code

Specification

- Order code

  Phase out spares

  Mostrar detalles Ocultar detalles
- Order code

  Phase out repairs

  Mostrar detalles Ocultar detalles
- Order code

  12/2010

  Mostrar detalles Ocultar detalles

Mostrar más
Mostrar menos

Sucesor

F

L

E

X

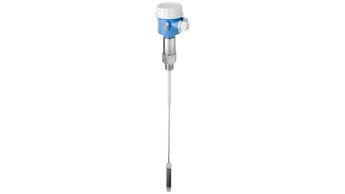

Liquicap M FMI52
