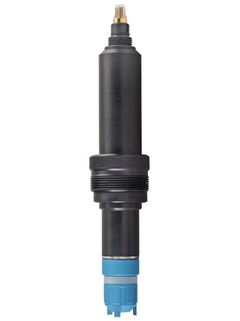

Sensor analógico de cloro total CCS120

©Endress+Hauser

Sensor para procesos de desinfección para todas las aplicaciones de tratamiento de aguas y aguas residuales

El CCS120 es el sensor analógico para la medición estándar de cloro total. Dicho equipo proporciona unos valores fiables incluso en el caso que se produzcan fluctuaciones del caudal o de la conductividad y permite controlar el lazo de desinfección, de modo que el agua no contenga gérmenes. Al mismo tiempo, el sensor está diseñado para largos periodos de calibración y de servicio técnico, lo que reduce las tareas de mantenimiento.

Componentes adicionales

  • Ventajas

    • Periodos aproximados entre calibraciones De 1 a 3 meses en condiciones de funcionamiento constantes

    • Fácil sustitución de la membrana gracias al capuchón de membrana prefabricado

    • Los valores medidos no resultan afectados por la fluctuación de la conductividad

    • Medición prácticamente independiente del caudal en el rango superior a 30 l/h

  • Ámbito de aplicación

    CCS120 mide el cloro total en:

    • Agua para consumo y de proceso
      - Redes de proceso y distribución - Monitorización, control y optimización de los procesos de desinfección

    • Plantas de tratamiento de aguas residuales
      - Desinfección, monitorización y control en...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Cloro Total

  • Aplicación

    Agua potable, agua de proceso, aguas residuales, piscinas

  • Característica

    Medición amperométrica de cloro libre

  • Rango de medición

    0.1 - 1ppm de cloro total; pH 6.5-9.5

  • Principio de medición

    - Cloro total consta de cloro libre (HOCl, OCl) y cloro ligado (cloraminas).
    - una tensión de polarización constante entre el electrodo de trabajo y el contraelectrodo instiga la reacción electroquímica.
    - depende sólo levemente del pH.

  • Diseño

    Sensor cerrado para medición amperométrica con 2 electrodos para la medición continua de cloro total.

  • Material

    Eje del sensor: PVC
    Tapa de la membrana: PPE

  • Dimensión

    Diámetro: aprox. 25mm
    Longitud: 210mm

  • Temperatura del proceso

    5°C - 45°C

  • Presión de proceso

    0bar - 3bar

  • sensor de temperatura

    Incluido sensor de temperatura NTC.

  • Conexión

    Cabeza de conector TOP68

Documentos / Manuales / Software

  • Technical Information CCS120

    Sensor for total chlorine

    Technical Information (TI)
  • Technical Information CCM 223/

    Measurement of chlorine / chlorine dioxide / total chlorine Transmitter for chlorine sensors

    Technical Information (TI)
  • Operating Instructions CCS120

    Sensor for total chlorine

    Manual de instrucciones (BA)
  • Automatic control of disinfection

    Field experience, absolute control of the chlorine and bisulphite dosages

    Publications (PU)
    11/07
    us
  • Damit Ihre Kläranlage läuft und läuft und läuft

    Effizienz und Effektivität in der Abwasseraufbereitung

    Competence Brochure (CP)
    08/18
    Alemán
  • Making sure your WWTP runs and runs and runs

    Efficient and effective wastewater treatment

    Competence Brochure (CP)
    08/18
    Inglés
  • Chloromax CCS 120

    Chlor – Messzelle zur Bestimmung von Gesamt-Chlor in wässriger Lösung nach dem membranbedeckten amperometrischem Messprinzip

    Tender Text
    12/16
    Alemán
  • Chloromax CCS 120

    chlorine measuring cell for determining totale chlorine in aqueous solution; based on diaphragm-covered amperometric measurement principle;

    Tender Text
    03/09
    Inglés
  • TopHit, Sensor, OxyMax W, OxyMax H, OrbiSint, OrbiPore, OrbiPac, OEM, Memosens, Liquiline M, Liquiline, InduMax P, InduMax H, ConduMax W, ConduMax H, Ceramax, CeraLiquid, CeraGel

    Código de producto: COS51D-, COS61-, COS61D-, COS81D-, CPF81D-, CPF82D-, CPS11D-, CPS12D-, CPS16D-, CPS171D-, CPS31D-, CPS341D-, CPS41D-, CPS42D-, CPS441D-, CPS471D-, CPS491D-, CPS71D-, CPS72D-, CPS76D-, CPS91D-, CPS92D-, CPS96D-, CYM290-, CYM291-, CCS120-, CCS140-, CCS141-, CCS240-, CCS241-, CLS12-, CLS13-, CLS15-, CLS15D-, CLS16-, CLS16D-, CLS19-, CLS21-, CLS21D-, CLS30-, CLS50-, CLS50D-, CLS52-, CLS54-, CLS54D-, CLS82D-, CM42-, COS22D-, COS31-, COS41- Región: Russia (TR CU) Entidad certificadora: EAC Número de certificado: TC № RU D-DE.MU62.B.02762

    Miscellaneous
    Ruso
  • Liquisys Chlorine, Sensor

    Código de producto: CCM223-, CCM253-, CCS120-, CCS140-, CCS141-, CCS240-, CCS241- Región: Russia (TR CU) Entidad certificadora: EAC Número de certificado: RU D-DE.ML66.B.02048

    Miscellaneous
    Ruso
  • LIQUISYS M, Sensor

    Código de producto: CCM223-, CCM253-, CCS120-, CCS140-, CCS141-, CCS240-, CCS241- Región: Russia Entidad certificadora: Rosstandart Número de certificado: DE.C.31.004.A_46267

    Metrology
    Ruso
  • Liquisys M, Sensor

    Código de producto: CCM223-, CCM253-, CCS120-, CCS140-, CCS141-, CCS240-, CCS241- Región: Russia Entidad certificadora: Rosstandart Número de certificado: DE.C.31.004.A_46267

    Metrology
    Ruso

Accesorios / Piezas de repuesto

Nr
Order code
Specification
    • Order code 51516343

      Electrolyte,Total Chlorine Sensor CCS120

      Electrolyte,Total Chlorine Sensor CCS120

    • Order code 51517284

      Maintenance Kit, CCS120

      two membrane caps, electrolyte

    • Order code 51517204

      Connection cable,CCS120,CCE-station, 1m

    • Order code 71105209

      Viton ring set for CCS120

      2 pieces, replacement for silicone ring

    • Order code 50003987

      Junction box VBM

      with 10 high-impedance terminals Protection class: IP65 Dimensions: 125 x 80 x 55 mm (L x W x H)

    • Order code 71257946

      photometer M+N PF-3, desinf. (chlorine)

      colorimetric measurement of free and total chlorine 0,05 .. 6mg/l Disinfection, drinking and process water hand held photometer, IP67-graded, with cuvettes, DPD, according to ISO 7393 deliverey in plastic case, test kit for free and total chlorine included ::hand held photometer for field cal. and verification of desinfection loops
