Sensor de pH analógico sin vidrio
Tophit CPS491

Orbipore CPS491 - Electrodo analógico sin vidrio para mediciones de pH en aplicaciones con productos muy sucios ©Endress+Hauser

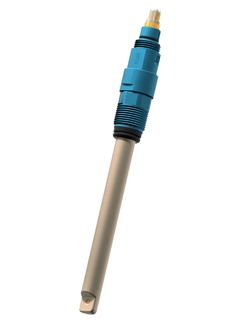

Tophit CPS491 - Sensor de pH analógico sin vidrio para procesos químicos o producción de papel y pinturas ©Endress+Hauser

El valor de pH de un líquido puede calcularse mediante el principio de medición potenciométrico. Este vídeo muestra en qué consiste y cómo funciona este principio de medición.

  • Orbipore CPS491 - Electrodo analógico sin vidrio para mediciones de pH en aplicaciones con productos muy sucios
  • Tophit CPS491 - Sensor de pH analógico sin vidrio para procesos químicos o producción de papel y pinturas

Electrodo ISFET para productos muy sucios en procesos químicos, producción de papel o pinturas

Tophit CPS491 es el especialista analógico para productos fibrosos o productos con un alto contenido de sólidos en suspensión como dispersiones, reacciones de precipitación o emulsiones. Su cuerpo irrompible asegura una prolongada vida útil mientras que el orificio abierto previene ensuciamientos y garantiza mediciones fiables en condiciones de proceso exigentes.

Componentes adicionales

  • Ventajas

    • Irrompible para la mayor seguridad del producto

    • Junta abierta para aplicaciones con productos muy sucios

    • Posibilidad de aplicación a bajas temperaturas

    • Bajo mantenimiento gracias a largos intervalos de calibración

  • Ámbito de aplicación

    • Procesos químicos

    • Industria de pulpa y papel

    • Productos sucios y sólidos en suspensión
      - Dispersiones
      - Precipitación
      - Emulsiones

    Con certificados ATEX, FM, y CSA para aplicaciones en zonas con peligro de explosión.

Características y especificaciones

Atrás

Details

  • Measuring principle

    Sensor ISFET

  • Aplicación

    - Aplicaciones de proceso - sin cristal, irrompible - temperaturas bajas - conductividad min. >500µS/cm - emulsiones, suspensiones, solventes orgánicos

  • Característica

    - Respuesta rápida a bajas temperaturas - gel estabilizado insensible a la contaminación - se requiere menos mantenimiento que con vidrio - instalación al revés

  • Rango de medición

    pH 0-14

  • Principio de medición

    - Apertura abierta - referencia de gel doble

  • Diseño

    - todas las longitudes de los ejes con sensor de temperatura - tecnología de gel avanzada

  • Material

    PEEK / óxido de metal / Perfluorelastomero

  • Dimensión

    Diámetro: 12 mm (0.46 pulg.)
    Longitud de ejes: 120, 225, 360 y 425 mm
    (4.68/ 8.77/14.04 y 16.57 pulg.)

  • Temperatura del proceso

    máx.. 110°C
    (230°F)

  • Presión de proceso

    máx.. 10 bar
    (145 psi)

  • sensor de temperatura

    Opcional con Pt1000 integrado.

  • Certificación Ex

    ATEX
    FM

  • Conexión

    Cabezal de conexión TOP68

  • Protección contra ingreso

    IP68
