Sensor de pH analógico
Orbipore CPS91

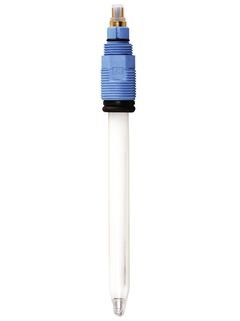

Orbipore CPS91 - Electrodo analógico para mediciones de pH en productos muy turbios

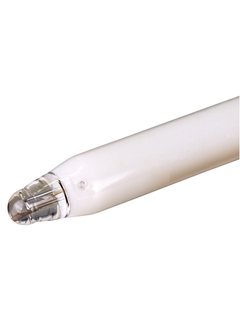

Orbipore CPS91 - Vista detallada de la junta abierta

El valor de pH de un líquido puede calcularse mediante el principio de medición potenciométrico. Este vídeo muestra en qué consiste y cómo funciona este principio de medición.

Electrodo de vidrio para productos muy turbios en procesos químicos, producción de papel o pinturas

Orbipore CPS91 es el especialista analógico para mediciones de pH en productos fibrosos o productos con un alto contenido de sólidos en suspensión como dispersiones, reacciones de precipitación o emulsiones. La junta abierta previene la suciedad y garantiza las mediciones más fiables en condiciones de proceso exigentes.

Dimensionado
Cálculo de precios tras inicio de sesión y configuración

Comparar

Selección rápida

Elija entre nuestras opciones recomendadas

<%label%>
-- selected coding

-- selected label
<%label%>
Looking for more options? Please use the configurador individual para continuar.
<%feature%>
-- selected coding

-- selected label
<%feature%>
<%coding%>

<%label%>

¿Busca más opciones? Utilice el configurador individual para continuar.
Process Connection
<%coding%>

<%label%>

<%coding%>

<%label%>

<%message%>

Complementos opcionales

Utilice el configurador individual para continuar.

Configuración individual

Continúe seleccionando entre todas las opciones posibles

Configurar

Componentes adicionales

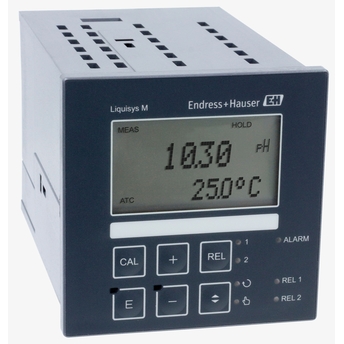

Transmisor pH/redox
Liquisys CPM223

Dispositivo compacto para montaje en panel destinado a todas las industrias
Más información
Comparar
Transmisor pH/redox
Liquisys CPM253

Equipo de campo compacto para todos los sectores industriales
Más información
Comparar
Transmisor de 1 canal
Liquiline M CM42

Equipo de campo a 2 hilos para zonas sin y con peligro de explosiones en las industrias química, biológica y alimentaria
Más información
Comparar
Soluciones de referencia
CPY20

Soluciones de referencia de pH de alta precisión para todos los sectores industriales
Más información
Comparar

Ventajas
Junta abierta para aplicaciones con productos muy sucios
Bajo mantenimiento y vida útil prolongada gracias al llenado de gel estabilizado
No se ve alterado por las fluctuaciones de presión y temperatura

Ámbito de aplicación
Procesos químicos
Industria de pulpa y papel
Productos sucios y sólidos en suspensión
- Dispersiones
- Precipitación
- Emulsiones
Con certificados ATEX, FM, y CSA para aplicaciones en zonas con peligro de explosión.

Características y especificaciones

Atrás

Details

Measuring principle

Electrodo de vidrio
Aplicación

- Aplicaciones de proceso - medios con alta contaminación: emulsiones, suspensiones, reacciones de precipitación - conductividad mín. >500μS/cm.
Característica

- Respuesta rápida - gel estabilizado, nuevo sensible a contaminación
Rango de medición

pH 0-14
Principio de medición

- Apertura abierta - referencia de gel doble
Diseño

- todas las longitudes de los ejes con sensor de temperatura - tecnología de gel avanzada
Material

Vidrio
Dimensión

Diámetro: 12 mm (0.46 pulgadas)
Longitud del eje: 120, 225, 360 y 425 mm
(4.68, 8.77, 14.04 y 16,57 pulgadas)
Temperatura del proceso

máx.. 110°C
(230°F)
Presión de proceso

máx.. 10 bar
(145 psi)
sensor de temperatura

Opcional con Pt100 integrado o Pt1000.
Certificación Ex

Equipo operacional simple, no es necesaria certificación.
Conexión

Cabeza de conector TOP68
Protección contra ingreso

IP68

Mostrar más
Mostrar menos
