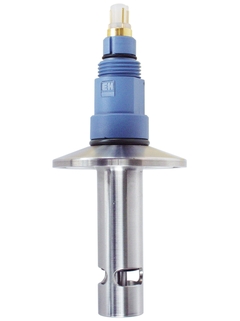

Sensor de conductividad analógico
Condumax CLS16

©Endress+Hauser

La conductividad de un líquido puede calcularse mediante los principios de medición conductivo o toroidal. Este vídeo muestra en qué consiste y cómo funcionan estos principios de medición.

Sensor de conductividad para aplicaciones sanitarias en agua pura y ultrapura

El Condumax CLS16 es un sensor de conductividad de gama alta con un diseño higiénico certificado. Realiza las mediciones con la máxima precisión, lo que le proporciona unos datos fiables para un proceso y una calidad del producto óptimos. Numerosos certificados y diversas conexiones a proceso higiénicas garantizan un ajuste perfecto para su proceso.

Componentes adicionales

  • Ventajas

    • Máxima precisión y exactitud de medición

    • Diseño higiénico certificado por EHEDG

    • Certificado de biocompatibilidad según USP clase VI y cumplimiento de la normativa de la FDA de todos los materiales de las partes en contacto con el producto

    • Esterilizable

    • ...

  • Ámbito de aplicación

    Condumax CLS16 mide la conductividad en aplicaciones de agua pura y ultrapura para la monitorización y el control de:

    • Intercambiadores iónicos

    • Ósmosis inversa

    • Destilación

    • Electrodesionización

    • Agua para inyectables (WFI)

    El sensor es apto para uso en zonas...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Conductivo

  • Aplicación

    Farmacéuticos, puro y agua ultra pasteurizada

  • Característica

    Higiénico sensor de conductividad de 2 electrodos

  • Rango de medición

    k=0,1: 0,04µS/cm - 500µS/cm

  • Principio de medición

    Celda conductiva de medición de conductividad

  • Diseño

    Higiénico sensor de conductividad de 2 electrodos hecho de acero inoxidable y material sellado FDA; esterilizable

  • Material

    Aislamiento: PEEK
    Electrodo: acero inoxidable pulido 1.4435
    Sello: Isolast (FFKM) conforme FDA

  • Dimensión

    Diámetro del electrodo: 17 mm
    (0.66 pulgadas)
    Longitud del electrodo: 54 mm
    ( 2.10 pulgadas)

  • Temperatura del proceso

    Máx. 120°C (150°C/30 min.)
    máx. 248°F (302°F/30 min.)

  • Presión de proceso

    máx.. 12 bar a 20°C
    max.174 psi a 68°F

  • sensor de temperatura

    Integrado Pt100 o Pt1000

  • Certificación Ex

    ATEX

  • Conexión

    Conexión del proceso Varivent, Neumo, Abrazadera
    Cable: Conector TOP68 o cable fijo

  • Protección contra ingreso

    IP68

  • Certificados Adicionales

    - certificación de calibración - rugosidad de la superficie Ra<0.8 (0.4) - Certificación de materiales 3.1.B - EHEDG, certificado de cumplimiento de la ind. farmacéutica
