Sensor de pH analógico sin vidrio
Tophit CPS441

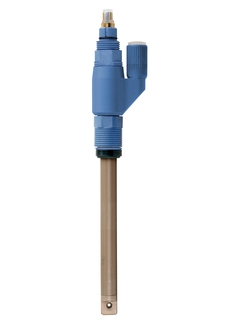

Tophit CPS441 - sensor analógico de pH sin vidrio con electrolito líquido de KCl rellenable ©Endress+Hauser

El valor de pH de un líquido puede calcularse mediante el principio de medición potenciométrico. Este vídeo muestra en qué consiste y cómo funciona este principio de medición.

  • Tophit CPS441 - sensor analógico de pH sin vidrio con electrolito líquido de KCl rellenable

Electrodo ISFET para las industrias química, de las ciencias de la vida y alimentaria

Tophit CPS441 es el especialista analógico de gran rendimiento para productos de baja conductividad o bien con un alto contenido de disolventes orgánicos. Diseñado para una rápida respuesta, realiza medidas de modo preciso incluso en aplicaciones con una composición del producto que cambia rápidamente. Su cuerpo irrompible garantiza la seguridad absoluta de sus productos.

Componentes adicionales

  • Ventajas

    • Irrompible para la mayor seguridad del producto

    • Resistente a la contaminación gracias al rellenado constante del puente electrolítico de KCL y del electrodo de referencia separado

    • Apto para la esterilización

    • Bajo mantenimiento gracias a largos intervalos...

  • Ámbito de aplicación

    Productos con un alto porcentaje de solventes orgánicos o muy baja conductividad:

    • La industria química, incluidas reacciones de precipitación o dispersiones (versión presurizada)

    • Centrales eléctricas, p. ej. agua para alimentación de calderas

    • Ciencias de...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Sensor ISFET

  • Aplicación

    - Aplicaciones especiales de alta exigencia en cuanto a precisión y velocidad - sin vidrio, a prueba de roturas - bajas temperaturas - medios cuya composición cambia rápidamente - medios que se atascan fácilmente - bajas conductividades

  • Característica

    - Tecnología de transistor de efecto en campo sensible a los iones (ISFET) - instalación al revés - respuesta rápida a bajas temperaturas - requiere menos mantenimiento que con vidrio - 3A

  • Rango de medición

    pH 0-14

  • Principio de medición

    - Diafragma cerámico - plomo líquido

  • Diseño

    - Todas las longitudes de varilla con sensor de temperatura

  • Material

    Peek / óxido de metal / cerámica / EPDM

  • Dimensión

    Diámetro: 12 mm (0.47 pulg.)
    Longitud de ejes: 120, 225, 360, 425 mm
    (4.72/8.86/14.2 y 16.7 pulg.)

  • Temperatura del proceso

    -15°C ... 135°C
    (5°F - 275°F)

  • Presión de proceso

    máx.. 10 bar/100°C (145 psi/212°F)

  • sensor de temperatura

    Opcional con Pt100 integrado

  • Certificación Ex

    ATEX
    FM

  • Conexión

    Cabezal de conexión TOP68

  • Protección contra ingreso

    IP68

  • Certificados Adicionales

    EHEDG, 3A

Documentos / Manuales / Software

  • TopHit CPS 441 and CPS441D

    ISFET sensor with liquid KCI reference electrode for pH measurement in
    blocking media. Analog or digital sensors with Memosens technology

    Technical Information (TI)
  • Medición de pH con sensores ISFET Manual de instrucciones

    Medición de pH con sensores ISFET

    Manual de instrucciones (BA)
  • ISFET sensors pH Safety instructions for electrical apparatus in explosion-hazardous areas Safety Instructions

    Safety instructions for electrical apparatus in explosion-hazardous
    areas

    Ex Safety Instructions (XA)
  • Analog pH/ORP sensors Safety instructions for electrical apparatus in explosion-hazardous areas Safety Instructions

    Safety instructions for electrical apparatus in explosion-hazardous
    areas

    Ex Safety Instructions (XA)
  • Ex Safety Instructions CPS 4XX

    Sicherheitshinweise für explosionsgefährdete Bereiche.
    Safety instructions for hazardous areas.
    Conseils de sécurité pour zones explosibles.

    Ex Safety Instructions (XA)
  • Manufacturer Declaration

    TSE/BSE free

    Certificate (ZE)
  • SD Tophit

    Kurzanleitung für ISFET-Sensoren / Short Instructions for ISFET sensors

    Special Documentation (SD)
  • pH 測定セレクションガイド

    産業プロセスにおける pH 測定

    Competence Brochure (CP)
    08/15
    Japonés
  • CP00010C pH measurement in industrial processes for US market

    Selection and engineering guide for your industry and application

    Competence Brochure (CP)
    04/15
    Inglés
  • Measurement and control aspect of pH using inductively coupled with bidirectional Memosens technology in flue gas desulfurization process

    White Paper CP971C pH measurement and control in a power utility is an
    integral part of process. The scrubber efficiency is highlydependent on
    the pH. Numerous opportunities were revealed for saving time, as well as
    the cost and materials in power plants. In afossil fuel power plant,
    the
    chemical energy stored in coal, oil, natural gas, shale oil, oxygen and
    air
    is converted into thermal, mechanical and finally into electrical
    energy. In
    other words, water is heated to steam, which spins a steam turbine. The
    steam turbine drives an electrical generator.

    Competence Brochure (CP)
    04/11
    Inglés
  • CP01202C pH Sensors:Calibrate, clean, perform a calibration check or...?

    This white paper will address
    Knowing when to do a pH sensor calibration versus a calibration
    check
    How to properly clean a pH sensor
    How to perform a pH sensor calibration
    A decision tree for step by step guidance

    Competence Brochure (CP)
    02/12
    Inglés
  • TopHit

    Código de producto: CPS441-, CPS471-, CPS491-
    Número Declaración: EC_00625_01.18

    EU Declaration
    Alemán , Inglés , fr
  • InduMax P, Liquiline M, Memosens

    Código de producto: CPS41-, CPS41D-, CPS42-, CPS42D-, CPS441-, CPS441D-, CPS471-, CPS471D-, CPS491-, CPS491D-, CPS64-, CPS71-, CPS71D-, CPS72-, CPS72D-, CPS76D-, CPS91-, CPS91D-, CPS92-, CPS92D-, CPS96D-, CTS1-, CYK10-, CYP01D-, CYP02D-, CPS171D-, CLS12-, CLS13-, CLS15-, CLS15D-, CLS16-, CLS16D-, CLS21-, CLS21D-, CLS50-, CLS50D-, CLS82D-, CM42-, COS21D-, CPS16D-, CPS13-, CPS12D-, CPS12-, CPS11D-, CPS11-, CPF82D-, CPF82-, CPF81D-, CPF81-, COS51D-, COS22D-
    Región: USA
    Entidad certificadora: FM

    Explosion Protection
    Inglés
  • InduMax P, Liquiline M, Memosens

    Código de producto: CPS41D-, CPS42-, CPS42D-, CPS441-, CPS441D-, CPS471-, CPS471D-, CPS491-, CPS491D-, CPS64-, CPS71-, CPS71D-, CPS72-, CPS72D-, CPS76D-, CPS91-, CPS91D-, CPS92-, CPS92D-, CPS96D-, CTS1-, CYK10-, CYP01D-, CYP02D-, CPS41-, CLS12-, CLS13-, CLS15-, CLS15D-, CLS16-, CLS16D-, CLS21-, CLS21D-, CLS50-, CLS50D-, CM42-, COS21D-, CPS16D-, CPS13-, CPS12D-, CPS12-, CPS11D-, CPS11-, CPF82D-, CPF82-, CPF81D-, CPF81-, COS51D-, COS22D-
    Región: USA
    Entidad certificadora: FM

    Explosion Protection
    Inglés
  • TopHit, Sensor, OxyMax W, OrbiTex, OrbiSint, OrbiPore, Memosens, Liquiline M, InduMax P, InduMax H, ConduMax W, ConduMax H, CeraLiquid, CeraGel

    Código de producto: CPS42-, CPS43-, CPS441-, CPS441D-, CPS471-, CPS471D-, CPS491-, CPS64-, CPS72-, CPS72D-, CPS91-, CPS91D-, CPS92-, CPS92D-, CPS96D-, CPS41-, CPS21-, CPS16D-, CPS13-, CPS12D-, CPS12-, CPS11D-, CPS11-, COS51D-, CM42-, CLS54-, CLS50D-, CLS50-, CLS16D-, CLS15D-
    Región: Russia (TR CU)
    Entidad certificadora: EAC
    Protección: Ex ia IIC T6 Ga, Ex ia IIC T6...T3 Ga, Ex ia IIC T6...T4 Ga, Ex ib [ia Ga] IIC T6...T4 Ga

    Explosion Protection
    Ruso
  • InduMax P, Liquiline M, Memocheck, Memosens, OrbiSint, OxyMax H

    Código de producto: CPS491-, CPS471D-, CPS471-, CPS441D-, CPS441-, CPS42D-, CPS42-, CPS41D-, CPS41-, CPS72-, CPS72D-, CPS76D-, CPS71D-, CPS71-, CPS491D-, CPS91-, CPS91D-, CPS92-, CPS92D-, CPS96D-, CTS1-, CYK10-, CYP01D-, CYP02D-, CYP03D-, CLS12-, CLS13-, CLS15-, CLS15D-, CLS16-, CLS16D-, CLS21-, CLS21D-, CLS50-, CLS50D-, CLS54-, CLS82D-, CM42-, COS21D-, COS22D-, COS51D-, CPF81-, CPF82-, CPS11-, CPS11D-, CPS12-, CPS12D-, CPS13-, CPS16D-, CPS171D-
    Región: Canada, USA
    Entidad certificadora: CSA

    Explosion Protection
    Inglés
  • InduMax P, Liquiline M, Memocheck, Memosens, OrbiPac, OrbiSint, OxyMax H

    Código de producto: CPS71D-, CPS71-, CPS491D-, CPS491-, CPS471D-, CPS471-, CPS441D-, CPS441-, CPS42D-, CPS42-, CPS41D-, CPS41-, CPS171D-, CPS72-, CPS72D-, CPS76D-, CPS91-, CPS91D-, CPS92-, CPS92D-, CPS96D-, CTS1-, CYK10-, CYP01D-, CYP02D-, CYP03D-, CLS12-, CLS13-, CLS15-, CLS15D-, CLS16-, CLS16D-, CLS21-, CLS21D-, CLS50-, CLS50D-, CLS54-, CLS82D-, CM42-, CPS16D-, CPS13-, CPS12D-, CPS12-, CPS11D-, CPS11-, CPF82D-, CPF82-, CPF81D-, CPF81-, COS51D-, COS22D-, COS21D-, COS81D-
    Región: Canada, USA
    Entidad certificadora: CSA

    Explosion Protection
    Inglés
  • InduMax P, Liquiline M, Memocheck, Memosens, OrbiSint, OxyMax H

    Código de producto: CPS72-, CPS71D-, CPS71-, CPS491D-, CPS491-, CPS471D-, CPS471-, CPS441D-, CPS441-, CPS42D-, CPS42-, CPS41D-, CPS72D-, CPS76D-, CPS91-, CPS91D-, CPS92-, CPS92D-, CPS96D-, CTS1-, CYK10-, CYP01D-, CYP02D-, CYP03D-, CLS12-, CLS13-, CLS15-, CLS15D-, CLS16-, CLS16D-, CLS21-, CLS21D-, CLS50-, CLS50D-, CLS54-, CM42-, COS21D-, COS22D-, COS51D-, CPF81-, CPF82-, CPS11-, CPS11D-, CPS12-, CPS12D-, CPS13-, CPS16D-, CPS41-
    Región: Canada, USA
    Entidad certificadora: CSA

    Explosion Protection
    Inglés
  • InduMax H, Memosens, SmarTec, SmarTec S, TopHit, UniFit H

    Código de producto: CLD134-, CLD18-, CLS54-, CLS54D-, CLS82D-, CPA442-, CPS441-, CPS441D-, CPS471-, CPS471D-, CPS47D-, CPS77D-
    Región: USA
    Entidad certificadora: 3-A Sanitary Standards

    Hygienic Equipment
    Inglés
  • InduMax H, Memosens, SmarTec, SmarTec S, TopHit, UniFit H

    Código de producto: CPS471D-, CPS471-, CPS441D-, CPS441-, CPA842-, CLS82D-, CLS54D-, CLS54-, CLD18-, CLD134-
    Región: USA
    Entidad certificadora: 3-A Sanitary Standards

    Hygienic Equipment
    Inglés
  • InduMax H, Memosens, SmarTec, SmarTec S, TopHit, UniFit H

    Código de producto: CLD134-, CLD18-, CLS54-, CLS54D-, CLS82D-, CPA442-, CPS441-, CPS441D-, CPS471-, CPS471D-
    Región: USA
    Entidad certificadora: 3-A Sanitary Standards

    Hygienic Equipment
    Inglés
  • InduMax H, Memosens, SmarTec, SmarTec S, TopHit, UniFit H

    Código de producto: CPS471D-, CPS471-, CPS441D-, CPS441-, CPA442-, CLS82D-, CLS54D-, CLS54-, CLD18-, CLD134-
    Región: USA
    Entidad certificadora: 3-A Sanitary Standards

    Hygienic Equipment
    Inglés
  • InduMax H, Memosens, SmarTec, SmarTec S, TopHit, UniFit H

    Código de producto: CLD134-, CLD18-, CLS54-, CLS54D-, CLS82D-, CPA442-, CPS441-, CPS441D-, CPS471-, CPS471D-
    Región: USA
    Entidad certificadora: 3-A Sanitary Standards

    Hygienic Equipment
    Inglés
  • InduMax H, Memosens, SmarTec, SmarTec S, TopHit, UniFit H

    Código de producto: CPS77D-, CPS47D-, CPS471D-, CPS471-, CPS441D-, CPS441-, CPA842-, CLS82D-, CLS54D-, CLS54-, CLD18-, CLD134-
    Región: USA
    Entidad certificadora: 3-A Sanitary Standards

    Hygienic Equipment
    Inglés
  • InduMax H, Memosens, SmarTec, SmarTec S, TopHit, UniFit H

    Código de producto: CLD134-, CLD18-, CLS54-, CLS54D-, CLS82D-, CPA442-, CPS441-, CPS441D-, CPS471-, CPS471D-, CPS47D-, CPS77D-
    Región: USA
    Entidad certificadora: 3-A Sanitary Standards

    Hygienic Equipment
    Inglés
  • Viomax, Turbimax, TopHit, OxyMax W, OxyMax H, OrbiSint, OrbiPore, OrbiPac, OEM, Liquiline M, Liquiline, Isemax, InduMax P, InduMax H, ConduMax W, ConduMax H, Chloromax, Ceramax, CeraLiquid, CeraGel

    Código de producto: CPS441D-, CPS441-, CPS42D-, CPS42-, CPS41D-, CPS41-, CPS341D-, CPS12D-, CPS12-, CPS11D-, CPS11-, CPF82D-, CPF81D-, CPS471-, CPS471D-, CPS491-, CPS491D-, CPS71-, CPS71D-, CPS72-, CPS72D-, CPS91-, CPS91D-, CPS92-, CPS92D-, CUS51D-, CPF81-, CAS40D-, CAS51D-, CCS142D-, CLS12-, CLS13-, CLS15-, CLS15D-, CLS16-, CLS16D-, CLS19-, CLS21-, CLS21D-, CLS30-, CLS50-, CLS50D-, CLS52-, CLS54-, CM42-, CM442-, CM444-, CM448-, COS22-, COS22D-, COS51D-, COS61-, COS61D-
    Región: Belarus
    Entidad certificadora: BELGIM
    Número de certificado: 7548

    Metrology
    Ruso
  • SmarTec, TopHit, OxyMax W, OxyMax H, OrbiSint, OrbiPore, OrbiPac, Memosens, Liquiline M, InduMax P, InduMax H, ConduMax W, ConduMax H, Ceramax, CeraLiquid, CeraGel

    Código de producto: CLD18-, CPS11D-, CPS12-, CPS12D-, CPS16D-, CPS341D-, CPS41-, CPS41D-, CPS42-, CPS42D-, CPS441-, CPS441D-, CPS471-, CPS471D-, CPS491-, CPS491D-, CPS71-, CPS71D-, CPS72-, CPS72D-, CPS76D-, CPS91-, CPS91D-, CPS92-, CPS92D-, CPS96D-, CLS12-, CLS13-, CLS15-, CLS15D-, CLS16-, CLS16D-, CLS21-, CLS21D-, CLS30-, CLS50-, CLS50D-, CLS52-, CLS54-, CLS54D-, CLS82D-, CM42-, COS21-, COS21D-, COS22D-, COS51D-, CPF81-, CPF81D-, CPF82-, CPF82D-, CPS11-
    Región: Russia
    Entidad certificadora: GOST
    Número de certificado: 55929

    Metrology
    Ruso
  • UniFit H, TopHit, SmarTec S, SmarTec, ProbFit H, Memosens, InduMax H, CleanFit H

    Código de producto: CLS54D-, CLS82D-, CPA442-, CPS441-, CPS441D-, CPS471-, CPS471D-, CLD134-, CLD18-, CLS54-
    Región: USA
    Entidad certificadora: 3-A Sanitary Standards

    Food Safety
    Inglés
