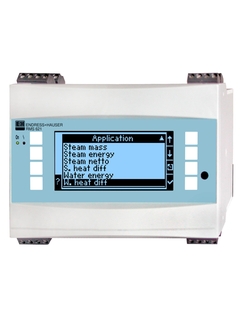

RMS621
Computador de energía
Computador de vapor y energía para el cálculo energético industrial de vapor y agua
El computador de energía y vapor RMS621 calcula la masa de vapor, la entalpía del vapor, la cantidad de vapor neta, energía diferencial del vapor, la entalpía del agua y laenergía diferencial del agua en hasta 3 aplicaciones simultáneamente. Permite mediciones de caudal bidireccionales y de doble rango. Admite señales analógicas, de impulso de frecuencia modulada (PFM) o de impulso para sensores de caudal y presión. Los sensores de temperatura pueden conectarse con conexiones a 3 o 4 hilos o mediante un transmisor. Un circuito de alimentación está disponible para cada entrada analógica o de impulso.
-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos especializados
- Diseñados para aplicaciones exigentes
Excelencia técnica
Simplicidad
Variable
Gamas FLEX | Excelencia técnica | Simplicidad |
---|---|---|
Gama Fundamental Satisfaga sus necesidades básicas de medición |
Excelencia técnica
|
Simplicidad
|
Gama Lean Maneje los principales procesos fácilmente |
Excelencia técnica
|
Simplicidad
|
Gama Extended Optimice sus procesos con tecnologías innovadoras |
Excelencia técnica
|
Simplicidad
|
Gama Xpert Domine las aplicaciones más exigentes |
Excelencia técnica
|
Simplicidad
Variable |
-
Resumen de especificaciones
-
Tipo de señal de entrada
2...6x RTD
2...8x I
2...8x PFM
2...8x Impulse (aktive)
2...8x Impulse (passive) -
Salida
3...9x transmitter power supply
-
Pantalla
Dot-Matrix LCD, backlit, colour change in case of alarm event
-
Calculations
heat quantity
heat quantity difference
-
Selección rápida
Configuración individual
-
Ventajas
Cálculo de las aplicaciones siguientes:
masa de vapor, entalpía del vapor, cantidad neta de vapor, energía diferencial del vapor, entalpía del agua, energía diferencial del aguaCálculo de hasta tres aplicaciones simultáneas por equipo
Permite...
-
Ámbito de aplicación
Gestión energética
La industria química
La calefacción y el aire acondicionado
La industria farmacéutica
Alimentación y bebidas
La construcción de plantas y paneles
Documentos / Manuales / Software
-
RMS621
Technical Information
Steam and Heat Computer for Industrial Energy Calculation of Steam and
WaterTechnical Information (TI) -
Appendix to operating instructions RMx621
Energy Manager and Application Manager RMx621 with ModBus Interface
V3.03.00.
Connecting the Energy/Application Manager to ModBus-IDA-systemsManual de instrucciones (BA) -
Operating manual Energy manager
RMS621
> SW Version 3.0
The RMS621 energy manager for monitoring energy and flows in water and
steam applications.Manual de instrucciones (BA) -
Operating manual Energy manager
RMS621
The RMS621 energy manager for monitoring energy and flows in water
and steam applications.Manual de instrucciones (BA) -
RMx621/FML621
Módulo PROFINET ("acoplador PROFINET") a partir de V3.03.01
Manual de instrucciones (BA) -
RMx621/FML621
Módulo esclavo DP ("Acoplador PROFIBUS") de V2.01.00
Manual de instrucciones (BA) -
Manual operativo ReadWin® 2000
Manual operativo ReadWin® 2000
Manual de instrucciones (BA) -
RMx621
Operating Instructions
Appendix to the Operating Instructions M-Bus interface V3.08.00:
Connecting the Energy Manager to M-Bus system (two-wire bus in acco
rdance with DIN EN 1434-3)Manual de instrucciones (BA) -
Manual de instrucciones contador de energía RMS 621
Contador de energía RMS 621 para controlar energía y caudal en aplicaciones con agua y vapor.
Manual de instrucciones (BA) -
Zusatzbetriebsanleitung/Addition Manuals Ethernet-Anbindung
Zusatzbetriebsanleitung/Addition Manuals Ethernet-Anbindung
Memo-/Eco-GraphManual de instrucciones (BA) -
RMC621, RMS621
Manual de instrucciones abreviado
RMC621: Contador universal de caudal y energía para gases, líquidos y
vapor
RMS621: Computador de energía y vapor para el cálculoindustrial de
energía en vapor y aguaShort Instruction (KA)11/17Inglés -
Sistem Bileşenleri ve Kayıt Cihazları
Sisteminiz için tamamlayıcı çözümler
Fields of Activities (FA)10/14Turco -
Системные компоненты и Регистраторы
Обзор продукции
Fields of Activities (FA)06/13Ruso -
Componentes de sistema y registradores
Soluciones para el lazo de control
Indicadores, dispositivos de interfaz, protección contra sobretensiones,
gestores de aplicaciones y energía, registradores sin papel y paquetes
de software asociado para la automatización de procesos.Fields of Activities (FA)05/20Español -
System Components
e Data Managers
Componenti di sistema e data manager
Soluzioni per il completamento del punto di misuraFields of Activities (FA)04/18Italiano -
System Components and Data Managers
Solutions for the loop
Indicators, interface devices, surge arresters, energy and application
managers, data managers, paperless recorders and associated
software packages for process automationFields of Activities (FA)04/18Polaco -
Komponenty Systemów kontrolno-pomiarowych
Wskaźniki panelowe i obiektowe, zasilacze, bariery,
przetworniki sygnałów procesowych, ograniczniki przepięć
oraz przemysłowe liczniki ciepła i przepływu.Fields of Activities (FA)03/10Polaco -
System Products and Data Managers
Solutions for the loop
Indicators, interface devices, surge arresters, energy and application
managers, data managers, paperless recorders and associated
software packages for process automationFields of Activities (FA)02/20Inglés -
Systemprodukte und Datenmanager
Lösungen zur Komplettierung der Messstelle
Anzeiger, Interfacegeräte, Überspannungsschutz, Energie- und
Applikationsmanager, Datenmanager, Bildschirmschreiber und
Softwarepakete für die ProzessautomatisierungFields of Activities (FA)02/20Alemán -
Produits système et data managers
Solutions associées
Fields of Activities (FA)01/19French -
Energy Manager RMS621 / RMC621
Steam and heat computer for energy caluclations of steam and water
Innovations (IN)06/08Inglés -
GSD Single, GSD_EH_DP_CO_EnergyManager_0x153F_V1_DPLIB, 14.04.2014 (Components, EnergyManager, 0x15
PROFIBUS DP,
PROFIBUS System Version: AnyGeneral Station Description (GSD)2.03.00Language neutral -
contactors / transmitters
Código de producto: RMS621-
Número Declaración: HE_00649_01.17
Especificaciones del fabricante: RoHSManufacturer DeclarationInglés -
contactors / transmitters
Código de producto: RMC621-, RMS621-
Número Declaración: EC_00327_01.16EU DeclarationAlemán , Inglés , French -
Soliswitch, process displays, Preline, power supply and barrier, power supply, over voltage protector, Mini-Log, Memo-Graph, Ecograph, controller, contactors / transmitters, Configuration Kit
Código de producto: RIA452-, RIA452L-, RIA46-, RID14-, RID16-, RMA42-, RMC621-, RMC621L-, RMS621-, RMS621L-, RN221N-, RN221NL-, RNB130-, RNS221-, RNS221L-, RS33-, RSG35-, RSG40-, RSG45-, RTA421-, RTA421L-, TXU10-, RIA45-, FML621-, FTE20-, FTE30-, FTE31-, HAW562-, HAW569-, OFTE20-, ORIA15-, ORIA45-, ORIA46-, ORMA42-, ORSG35-, ORSG45-, OSG40-, OSG45-, RA33-, RB223-, RDL10-, RH33-, RIA14-, RIA15-, RIA16-
Número Declaración: EC_00569_01.17EU DeclarationAlemán , Inglés , French -
contactors / transmitters
Código de producto: RMC621-, RMS621-
Región: Russia (TR CU)
Entidad certificadora: EAC
Número de certificado: EAEC N RU D-DE.AG56.B.06831/20MiscellaneousRuso -
contactors / transmitters
Código de producto: RMC621-, RMS621-
Región: Russia (TR CU)
Entidad certificadora: EAC
Número de certificado: EAEC N RU D-DE.AG56.B.06834/20MiscellaneousRuso -
contactors / transmitters
Código de producto: RMS621-
Entidad certificadora: metas
Número de certificado: METAS 135-10363/135-10364MetrologyInglés -
contactors / transmitters
Código de producto: RMC621-, RMM621-, RMS621-
Región: Russia
Entidad certificadora: Rosstandart
Número de certificado: DE.C.32.004.A_31290MetrologyRuso
Accesorios / Piezas de repuesto
-
-
Nr 1 Order code RMS621X-HA
Front cover for version without display
-
Nr 1 Order code RMS621X-HB
Front cover for version with display
-
-
-
Nr 2 Order code RMS621X-HC
Housing cpl. without front, incl. 3x dummy inserts
-
-
-
Nr 3 Order code RMS621X-BA
Bus board
-
-
-
Nr 4 Order code RMS621X-NA
Power supply 90-253VAC
-
Nr 4 Order code RMS621X-NB
Power supply 18-36VDC/20-28VAC
-
-
-
Nr 5 Order code RMS621X-DA
Display for units with software FSU00xA
-
Nr 5 Order code RMS621X-DB
Front board, vers. w/o display, FSU00xA for units with software FSU00xA
-
Nr 5 Order code RMS621X-DC
Display + front cover, software FSU00xA for units with software FSU00xA
-
Nr 5 Order code RMS621X-DE
Display for units with software FCSx0xA
-
Nr 5 Order code RMS621X-DF
Front board, version w/o display for units with software FCSx0xA
-
Nr 5 Order code RMS621X-DG
Display + front cover for units with software FCSx0xA
-
-
-
Nr 6 Order code RMS621A-TA
Extension board temperature (Pt100/Pt500/Pt1000)cpl.incl. connector + fixing frame
-
-
-
Nr 7 Order code RMS621A-UA
Extension board universal (PFM/pulse/analogue/loop power) cpl. incl.connector + fixing frame
-
-
-
Nr 8 Order code 51000780
Supply terminal 4 pole
-
-
-
Nr 9 Order code 51004062
Terminal plug-in 4pol.SMSTB2,5 91/92/53/
Relay terminal/loop power
-
-
-
Nr 10 Order code 51004063
Terminal plug-in 4pol.SMSTB2,5 82/81/10/
Analog terminal 1 (PFM/pulse/analog/loop power)
-
-
-
Nr 11 Order code 51004064
Terminal plug-in 4pol.SMSTB2,5 83/81/110
Analog terminal 2 (PFM/pulse/analog/loop power)
-
-
-
Nr 14 Order code 51004065
-
-
-
Nr 15/17 Order code 51004066
Terminal plug-in 4pol.SMSTB2,5 134..131
Output terminal (analog/pulse)
-
-
-
Nr 12 Order code 51004067
Terminal plug-in 4pol.SMSTB2,5 1/5/6/2
Terminal temperat.1(Pt100/Pt500/Pt1000)
-
-
-
Nr 13 Order code 51004068
Terminal plug-in 4pol.SMSTB2,5 3/7/8/4
Terminal temperat.2(Pt100/Pt500/Pt1000)
-
-
-
Nr 19 Order code 51004907
-
-
-
Nr 20 Order code 51004908
-
-
-
Nr 22 Order code 51004909
-
-
-
Nr 21 Order code 51004910
-
-
-
Nr 18 Order code 51004911
Terminal RMx/FML621 dig./open collecto
-
-
-
Nr 16 Order code 51004912
Terminal plug-in RMx/FML621 relay
-
-
-
Order code RMS621A-AA
Display-/operat. keys: in offset housing for panel mounting 144x72mm. For units with software FCSx0xA. By using display on unit and display in offset simultaneous only usable together with the "new" unit display (FW: >=3.02.03)
-
Order code RMS621A-AB
Display-/operat. keys: in offset FSU00xA housing for panel mounting 144x72mm. For units with software FSU00xA. By using display on unit + display in offset simultaneous only usable together with "old" unit display (FW: < 3.02.03)
-
Order code RMS621A-P1
PROFIBUS DP slave module from software >=V2.01.00 for DIN rail
-
Order code 71402350
Set, 10x fixing lever housing
for RMA42x/RMx621/RTA421/RN221N/TMT12x
-
Order code 52010132
Housing Field, R4 182x180x165, 5xM20, PC
Protection housing Minitec. Synthetic housing with transparent cover. Protection IP66. 4x22.5mm / 2x45mm. Usage: FTL825.
-
Order code RMS621C-
CPU Board RMS621
-
Order code RXU10-
Accessories RXU10
-
Order code DIENST-
Service
-
Order code RMS621A-P2
PROFINET device for DIN rail
-
