EngyCal RH33
Medidor energético térmico

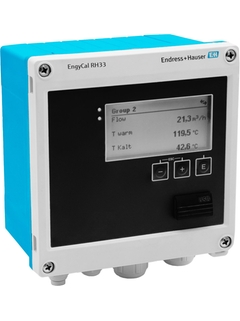

Ilustración del medidor energético térmico RH33 ©Endress+Hauser

Medidor de BTU para Custody Transfer (facturación) para registrar las cantidades de calor en el agua

El medidor de BTU RH33 se usa en aplicaciones con medios portadores de energía líquidos.
Calcula la energía térmica que transporta el agua según EN1434, agua glicolada u otros fluidos como aceites térmicos. El ajuste de los sensores de temperatura usando sensores de temperatura calibrados se hace en el equipo.
El software disponible como accesorio permite mostrar ahorros de dinero potenciales.
El equipo dispone de un certificado de Custody Transfer (facturación) y permite efectuar mediciones bidireccionales, por ejemplo, carga/descarga de un acumulador de calor.

  • Simple products

  • Easy to select, install and operate

Excelencia técnica

Simplicidad

  • Productos estándar

  • Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

  • Productos de alta gama

  • Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

  • Productos especializados

  • Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

Gamas FLEX Excelencia técnica Simplicidad
  • F
  • L
  • E
  • X

Gama Fundamental

Satisfaga sus necesidades básicas de medición

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Lean

Maneje los principales procesos fácilmente

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Extended

Optimice sus procesos con tecnologías innovadoras

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Xpert

Domine las aplicaciones más exigentes

Excelencia técnica
Simplicidad

Variable

  • Resumen de especificaciones

    • Tipo de señal de entrada

      1x pulsos/analógica
      2x RTD/analógica
      Lazo de fuente de alimentación de 24 V CC (+/-16 %)

    • Salida

      1x 4...20 mA
      2x digital (colector abierto)

    • Pantalla

      LCD de matriz de puntos 160 x 80 con retroiluminación blanca
      Cambia de color en caso de evento de alarma
      Área de visualización activa de 70 x 34 mm

    • Cálculos

      Cantidad de calor y diferencia en la cantidad de calor

Selección rápida

Elija entre nuestras opciones recomendadas
Precio de venta
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

o

Configuración individual

Continúe seleccionando entre todas las opciones posibles
  • Ventajas

    • El consumo energético transparente le ayuda ahorrar en costes energéticos

    • Los sensores de temperatura calibrados, electrónicamente emparejados, aseguran la máxima exactitud de medición y permiten la sustitución de los sensores de temperatura individuales...

  • Ámbito de aplicación

    Registro y facturación de las cantidades de calor y frío en:

    • Circuitos de calefacción

    • Circuitos de refrigeración

    • Circuitos de calefacción y refrigeración combinados

    Ámbitos de aplicación típicos en la industria, redes de transmisión de calor de larga...

Details

  • Measuring principle

    Administrador de energía

  • Principio de medición

    Gestor de energía

  • Función

    Monitorización y facturación de energía en aplicaciones de calefacción y refrigeración, así como circuitos de calefacción y refrigeración combinadas.

    Las aplicaciones típicas se encuentran en la industria, en la calefacción urbana y en la automatización de edificios.

  • Cálculos

    Cantidad de calor y diferencia en la cantidad de calor

  • Número de aplicaciones

    1

  • Alamcenamiento de datos

  • Normas de cálculo

    IAPWS-98

  • Comunicación

    Servidor web

    USB

    Ethernet

    Esclavo Modbus RTU/TCP

    M-Bus

  • Suministro de energía

    Sin definir

  • Alimentación de energía en lazo

    Alimentación de baja tensión:

    100 a 230 V CA (-15 %/+10 %)

    Alimentación de pequeña tensión:

    24 V CC (-50 %/+75 %)

    24 V CA (±50 %)

  • Clase de protección

    IP66

  • Tipo de señal de entrada

    1x pulsos/analógica

    2x RTD/analógica

    Lazo de fuente de alimentación de 24 V CC (+/-16 %)

  • Salida

    1x 4...20 mA

    2x digital (colector abierto)

  • Dimensiones (W x H x D)

    144 x 144 x 103,1 mm (5.67" x 5.67" x 4.06")

  • Operación

    3 botones en planta o a través de FieldCare

    Lectura de datos históricos/registrados a través del software Field Data Manager (base de datos SQL e interfaz de visualización)

    Posibilidad de seleccionar el idioma

  • Pantalla

    LCD de matriz de puntos 160 x 80 con retroiluminación blanca

    Cambia de color en caso de evento de alarma

    Área de visualización activa de 70 x 34 mm

  • Funciones de software

    Valores calculados:

    Energía, volumen, densidad, entalpía y diferencia de entalpía, compensación de flujo/presión diferencial, masa, diferencia de temperatura

    Contadores:

    Volumen, masa, energía, contador en caso de fallo

    Opcional:

    Tarifa 1, tarifa 2 o energía de calefacción, energía de refrigeración, energía de compensación por separado

  • Certificados

    CE

    CSA GP

    MID 004 (custody transfer) según EN1434 (agua/otros líquidos)

    OIML R75

  • Measuring principle

    Administrador de energía

  • Función

    Monitorización y facturación de energía en aplicaciones de calefacción y refrigeración, así como circuitos de calefacción y refrigeración combinadas.

    Las aplicaciones típicas se encuentran en la industria, en la calefacción urbana y en la automatización de edificios.

  • Certificación

    CE, homologado por UL, CSA GP, MID 004 (transferencia de custodia) según EN1434 (agua/otros líquidos) y OIML R75

  • Entrada

    1 Pulso/Analógica,

    2 RTD/Analógica,

    Alimentación de energía por bucle 24V DC (+/-16%)

  • Salida

    1x 4...20 mA,

    2x digital (colector abierto)

  • Salida de relevador

    2x

  • Suministro de energía auxiliar

    Alimentación de baja tensión: 100 a 230 V CA (-15 %/+10 %); alimentación de pequeña tensión: 24 V CC (-50 %/+75 %), 24 V CA (±50 %)

  • Dimensiones (wxhxd)

    144 x 144 x 103.1 mm

    (5.67" x 5.67" x 4.06")

  • Software

    Valores Calculados:

    Energía, volumen, densidad, entalpía & diferencia de entalpía,

    Compensación de Flujo DP,

    masa,

    diferencia de temperatura;

    Contadores: volumen, masa, energía, contador en caso de falla

    Opcional: tarifa 1, tarifa 2 o energía de calentamiento separada, energía de enfriamiento, energía bilance

  • Operación

    3 botones en sitio o vía FieldCare; lectura de datos históricos / ingresados vía el Software Administrador de Datos en Campo (SQL interfaz de visualización y la base de datos), idioma seleccionable

  • Pantalla

    160 x 80 Pantalla LCD con Matriz de Punto con luz de fondo blanca, cambia de color en caso de un evento de alarma, área de pantalla activa 70 x 34 mm

  • Otros

    sensor de temperatura electrónico emparejado vía los coeficientes CvD, registro de valores medidos, registro de transferencia de custodia, registro de eventos, monitoreo limitado

  • Cálculos

    IAPWS-IF97
