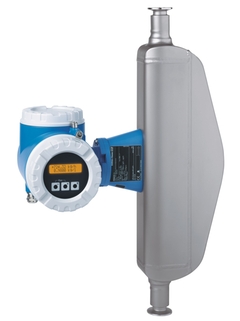

Proline Promass 80S
Caudalímetro por efecto Coriolis

Caudalímetro por efecto Coriolis - Proline Promass 80S ©Endress+Hauser

El principio de medición de caudal por efecto Coriolis

  • Caudalímetro por efecto Coriolis - Proline Promass 80S

El caudalímetro fácil de limpiar con sistema de tubería simple autodrenable y transmisor compacto o remoto.

Promass S se encuentra en la vanguardia del diseño higiénico – La solución de medición optimizada para la industria de Endress+Hauser satisface todos los requisitos higiénicos para la instalación en la industria de los alimentos y bebidas. Combinado con el transmisor probado Promass 80, provisto de pulsadores mecánicos, el equipo Promass 80S proporciona una solución económica para aplicaciones que requieren condiciones sanitarias y ciclos de limpieza óptimos.

  • Ventajas

    • Una instalación económica – el diseño de tubería completamente autodrenable permite un montaje horizontal compacto

    • Aumento de la seguridad del proceso - diseño del tubo totalmente auto-drenable y fácil de limpiar

    • Ahorro de espacio – Sin necesidad de...

  • Ámbito de aplicación

    • El principio de medición funciona con independencia de las propiedades físicas del fluido tales como la viscosidad o la densidad

    • Destinado a aplicaciones que requieran una limpieza óptima en unas condiciones higiénicas.

    Propiedades del equipo

    • Una amplia...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Coriolis

  • Encabezado del producto

    The easy‐to‐clean flowmeter with self‐drainable single‐tube system and a compact or remote transmitter. Dedicated for applications requiring optimal cleanability under hygienic conditions.

  • Características del sensor

    Reduced installation costs – fully self‐drainable tube design enables compact horizontal mounting. Fewer process measuring points – multivariable measurement (flow, density, temperature). Spacesaving installation – no in/outlet run needs. Large range of hygienic process connections. 3-A conform.

  • Características del transmisor

    Cost‐effective – dedicated design for standard applications. Safe operation – display provides easy readable process information. Fully industry compliant – IEC/EN/NAMUR. 2‐line backlit display with push buttons. Device in compact or remote version.

  • Rango de diámetro nominal

    DN 8 to 50 (⅜ to 2")

  • Materiales húmedos

    Measuring tube: 1.4539 (904L)
    Connection: 1.4435 (316L); 1.4404 (316/316L)

  • Variables medidas

    Mass flow, density, temperature, volume flow, corrected volume flow, reference density

  • Máx. error medido

    Mass flow (liquid): ±0.15 %
    Volume flow (liquid): ±0.15 %
    Mass flow (gas): ±0.5 %
    Density (liquid): ±0.0005 g/cm³

  • Rango de medición

    0 to 70 000 kg/h (0 to 2570 lb/min)

  • Máx. presión de proceso

    PN 63, Class 300, 40K

  • Rango de temperatura del medio

    –50 to +150 °C (–58 to +302 °F)

  • Rango de temperatura ambiente

    Standard: –20 to +60 °C (–4 to +140 °F)
    Option: –40 to +60 °C (–40 to +140 °F)

  • Material de carcaza del sensor

    1.4301 (304), corrosion resistant

  • Material de la cubierta del transmisor

    Powder‐coated die‐cast aluminium
    1.4301 (304), sheet
    CF3M (316L), cast

  • Grado de protección

    IP67, type 4X enclosure. Remote transmitter: IP67, type 4X enclosure

  • Pantalla/Operación

    2‐line backlit display with push buttons
    Configuration via local display and operating tools possible

  • Salidas

    3 outputs:
    0‐20 mA (active)/4‐20 mA (active/passive)
    Pulse/frequency/switch output (passive)

  • Entradas

    Status input

  • Comunicación digital

    HART
    PROFIBUS PA

  • Suministro de energía

    DC 16 to 62 V
    AC 85 to 260 V (45 to 65 Hz)
    AC 20 to 55 V (45 to 65 Hz)

  • Aprobaciones para áreas peligrosas

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • Seguridad del producto

    CE, C-tick, EAC marking

  • Seguridad Funcional

    Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511

  • Aprobaciones y certificados metrológicos

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR

  • Certificados y aprobaciones de presión

    PED, CRN

  • Certificados del material

    3.1 material

  • Aprobaciones higiénicas y certificados

    3-A, FDA

  • Measuring principle

    Coriolis

  • Característica / Aplicación

    Medidor de flujo másico y de densidad Coriolis para la industria de alimentos y bebidas.

  • Temperatura ambiente

    -20...+65°C
    (-4...140°F)

  • Temperatura del proceso

    -50...+150°C
    (-58...+302°F)

  • Presión de proceso absoluta

    PN 16...40
    Cl 150...300
    JIS 20...40K

  • Partes húmedas

    904L/1.4539

  • Salida

    4...20mA
    Pulso/Frecuencia
    Estatus

  • Certificados / Aprobaciones

    ATEX
    FM
    CSA IECEx TIIS NEPSI

  • Measuring principle

    Coriolis

  • Encabezado del producto

    El medidor de flujo fácil de limpiar con un sistema de tubo único autodrenable y un transmisor compacto o remoto. Dedicado para aplicaciones que requieren una facilidad de limpieza óptima bajo condiciones higiénicas.

  • Características del sensor

    Costo de instalación reducido – diseño de tubo totalmente autodrenable que habilita un montaje compacto horizontal. medición multi variable
    (flujo, densidad, temp). Instalación ahorradora de espacio – no líneas de entrada/salida necesarias. Amplio rango de conexiones a proceso higiénicas. conforme a 3A y EHEDG.

  • Características del transmisor

    Rentable – diseño dedicado para aplicaciones estándar. Operación segura – pantalla proporciona fácil lectura de la información de proceso. Cumple completamente con la industria – IEC/EN/NAMUR. Pantalla retro iluminada de 2 hilos con botones. Dispositivo en versión compacta o remota.

  • Rango de diámetro nominal

    DN 8 a 50 (³⁄₈ a 2")

  • Materiales húmedos

    Tubo de medición: 1.4539 (904L)
    Conexión: 1.4435 (316L); 1.4404 (316/316L)

  • Variables medidas

    Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido, densidad de referencia

  • Máx. error medido

    Flujo másico (líquido): ±0.15 %
    Flujo volumétrico (líquido): ±0.15 %
    Flujo másico (gas): ±0.5 %
    Densidad (líquida): ±0.0005 g/cm³

  • Rango de medición

    0 a 70 000 kg/h (0 a 2570 lb/min)

  • Máx. presión de proceso

    PN 63, Clase 300, 40K

  • Rango de temperatura del medio

    –50 a +150 °C (–58 a +302 °F)

  • Rango de temperatura ambiente

    Estándar: -20 a +60°C (-4 a +140°F)
    Opción: –40 a +60 °C (–40 a +140 °F)

  • Material de carcaza del sensor

    1.4301 (304), resistente a la corrosión

  • Material de la cubierta del transmisor

    Aluminio fundido con pintura electrostática
    1.4301 (304), hoja
    CF3M (316L), fundido

  • Grado de protección

    IP67, caja tipo 4X. Transmisor remoto: IP67, caja tipo 4X

  • Pantalla/Operación

    Pantalla de 2 líneas retro iluminada con botones
    Posible configuración vía pantalla local y herramientas de operación

  • Salidas

    3 salidas:
    0‐20 mA (activo)/4‐20 mA (activo/pasivo)
    Salida de pulse/frecuencia/interruptor (pasiva)

  • Entradas

    Entrada de estatus

  • Comunicación digital

    HART
    PROFIBUS PA

  • Suministro de energía

    DC 16 a 62 V
    AC 85 a 260 V (45 a 65 Hz)
    AC 20 a 55 V (45 a 65 Hz)

  • Aprobaciones para áreas peligrosas

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • Otras aprobaciones y certificados

    3.1 material, calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025), NAMUR, SIL
    PED, CRN
    3A, EHEDG, FDA

  • Seguridad del producto

    CE, C-tick, EAC marking

  • Seguridad Funcional

    Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511

  • Aprobaciones y certificados metrológicos

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR

  • Certificados y aprobaciones de presión

    PED, CRN

  • Certificados del material

    3.1 material

  • Aprobaciones higiénicas y certificados

    3-A, FDA

  • Measuring principle

    Coriolis

  • Encabezado del producto

    El medidor de flujo fácil de limpiar con un sistema de tubo único autodrenable y un transmisor compacto o remoto. Dedicado para aplicaciones que requieren una facilidad de limpieza óptima bajo condiciones higiénicas.

  • Características del sensor

    Costo de instalación reducido – diseño de tubo totalmente autodrenable que habilita un montaje compacto horizontal. medición multi variable
    (flujo, densidad, temp). Instalación ahorradora de espacio – no líneas de entrada/salida necesarias. Amplio rango de conexiones a proceso higiénicas. conforme a 3A y EHEDG.

  • Características del transmisor

    Rentable – diseño dedicado para aplicaciones estándar. Operación segura – pantalla proporciona fácil lectura de la información de proceso. Cumple completamente con la industria – IEC/EN/NAMUR. Pantalla retro iluminada de 2 hilos con botones. Dispositivo en versión compacta o remota.

  • Rango de diámetro nominal

    DN 8 a 50 (³⁄₈ a 2")

  • Materiales húmedos

    Tubo de medición: 1.4539 (904L)
    Conexión: 1.4435 (316L); 1.4404 (316/316L)

  • Variables medidas

    Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido, densidad de referencia

  • Máx. error medido

    Flujo másico (líquido): ±0.15 %
    Flujo volumétrico (líquido): ±0.15 %
    Flujo másico (gas): ±0.5 %
    Densidad (líquida): ±0.0005 g/cm³

  • Rango de medición

    0 a 70 000 kg/h (0 a 2570 lb/min)

  • Máx. presión de proceso

    PN 63, Clase 300, 40K

  • Rango de temperatura del medio

    –50 a +150 °C (–58 a +302 °F)

  • Rango de temperatura ambiente

    Estándar: -20 a +60°C (-4 a +140°F)
    Opción: –40 a +60 °C (–40 a +140 °F)

  • Material de carcaza del sensor

    1.4301 (304), resistente a la corrosión

  • Material de la cubierta del transmisor

    Aluminio fundido con pintura electrostática
    1.4301 (304), hoja
    CF3M (316L), fundido

  • Grado de protección

    IP67, caja tipo 4X. Transmisor remoto: IP67, caja tipo 4X

  • Pantalla/Operación

    Pantalla de 2 líneas retro iluminada con botones
    Posible configuración vía pantalla local y herramientas de operación

  • Salidas

    3 salidas:
    0‐20 mA (activo)/4‐20 mA (activo/pasivo)
    Salida de pulse/frecuencia/interruptor (pasiva)

  • Entradas

    Entrada de estatus

  • Comunicación digital

    HART
    PROFIBUS PA

  • Suministro de energía

    DC 16 a 62 V
    AC 85 a 260 V (45 a 65 Hz)
    AC 20 a 55 V (45 a 65 Hz)

  • Aprobaciones para áreas peligrosas

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • Otras aprobaciones y certificados

    3.1 material, calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025), NAMUR, SIL
    PED, CRN
    3A, EHEDG, FDA

  • Seguridad del producto

    CE, C-tick, EAC marking

  • Seguridad Funcional

    Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511

  • Aprobaciones y certificados metrológicos

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR

  • Certificados y aprobaciones de presión

    PED, CRN

  • Certificados del material

    3.1 material

  • Aprobaciones higiénicas y certificados

    3-A, FDA

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Nr
Order code
Specification

  • Sucesor

    • Proline Promass S 100 / 8S1C

      Caudalímetro fácil de limpiar con un sistema de tubería simple autodrenable y un transmisor ultracompacto. Destinado a aplicaciones que requieran una limpieza óptima en unas condiciones higiénicas.

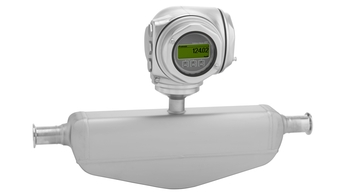

    • Proline Promass S 300 / 8S3B

      Sistema fácil de limpiar, autodrenable y de tubo único, con un transmisor compacto y de fácil acceso. Destinado a aplicaciones que requieran una limpieza óptima bajo condiciones higiénicas.

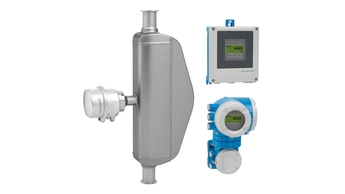

    • Proline Promass S 500 / 8S5B

      Instrumento de fácil limpieza con sistema de tubo único autodrenable, en versión remota de hasta 4 E/S. Destinado a aplicaciones que requieran una limpieza óptima en unas condiciones higiénicas.
