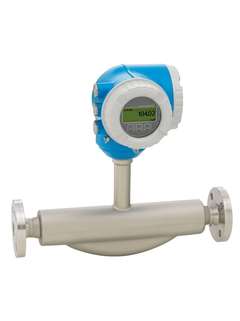

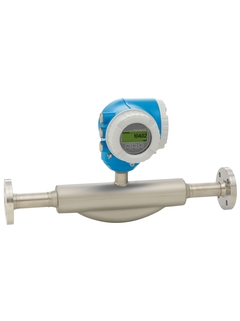

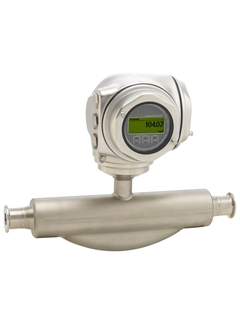

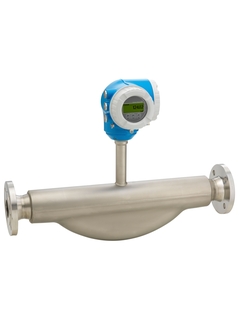

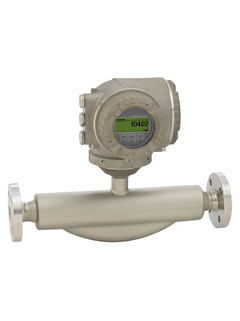

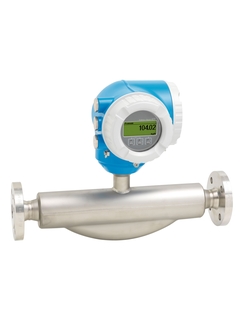

Caudalímetro Coriolis Proline Promass F 300

Coriolis

Caudalímetro con precisión de alta gama, robustez y un transmisor compacto y de fácil acceso.
Rendimiento de medición más alto para líquidos y gases en unas condiciones de proceso variables y exigentes.

Seguridad de proceso máxima; inmunidad ante fluctuaciones y aplicaciones exigentes. Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura). Instalación de tamaño reducido: no se necesitan tramos rectos de entrada/salida.
Caudal másico: error de medición ±0,05 % (PremiumCal). Temperatura del producto: –196 a 350 °C (–320 a 662 °F). Diámetro nominal: DN 8 a 250 (³⁄₈ a 10").

Acceso completo a la información de proceso y de diagnóstico – numerosos buses de campo y E/S libremente combinables. Complejidad y variedad reducidas; funcionalidad E/S configurable según la necesidad. Verificación integrada: Heartbeat Technology.
Compact dual-compartment housing with up to 3 I/Os. Indicador retroiluminado con control óptico y acceso WLAN. Indicador remoto disponible.

DN 8 a 250 (⅜ a 10")

Tubo de medición: 1.4539 (904L); 1.4404 (316/316L); Aleación C22, 2.4602 (UNS N06022)
Conexión: 1.4404 (316/316L); Aleación C22, 2.4602 (UNS N06022); 1.4301 (F304)

Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido, densidad de referencia, concentración

Caudal másico (líquido): ±0,10 % (estándar), 0,05 % (opción)
Caudal volumétrico (líquido): ±0,10 %
Caudal másico (gas): ±0,25 %
Densidad (líquido): ±0,0005 % g/cm³

0 a 2 200 000 kg/h (0 a 80 840 lb/min)

PN 100, Clase 600, 63K

Estándar: –50 a +150 °C (–58 a +302 °F)
Opcional: –50 a +240 °C (–58 a +464 °F)
Opción para altas temperaturas: –50 a +350 °C (–58 a +662 °F)
Opcional: –196 a +150 °C (–320 a +302 °F)

Estándar: –40 a +60 °C (–40 a +140 °F)
Opción: –50 a +60 °C (–58 a +140 °F)

Estándar: 1.4301 (304)
Opción: 1.4404 (316/316L)

AlSi10Mg, recubierto, 1.4409 (CF3M) similar a 316L; acero inoxidable para un diseño higiénico del transmisor

Versión compacta: IP 66/67, carcasa tipo 4X.
Antena WLAN externa: IP 67
IP 69

Display retro iluminado de 4 líneas con control táctil (operación desde afuera)
Posible configuración vía el display local y las herramientas de operación"
Display remoto disponible

3 salidas:
4-20 mA HART (activa/pasiva)
4-20 mA WirelessHART
4-20 mA (activa/pasiva)
Salida de pulso/frecuencia/interruptor (activa/pasiva)
Salida de doble pulso (activa/pasiva)
Salida de relevador

Entrada de estatus
Entrada 4-20 mA

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

DC 24 V
AC 100 a 230 V
AC 100 a 230 V / DC 24 V (área no peligrosa)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC, UK Ex

Marcas CE, C-Tick, EAC

Seguridad funcional según IEC 61508, disponible en las aplicaciones de seguridad correspondientes según IEC 61511

Calibración realizada en laboratorios de calibración acreditados (según ISO/IEC 17025)
Heartbeat Technology cumple los requisitos de trazabilidad de la medición conforme a ISO 9001:2015, sección 7.1.5.2 a (certificación TÜV SÜD)
MI-005 (líquidos que no sean agua, hidrocarburos, GLP, líquidos criogénicos)
NTEP (líquidos que no sean agua, GLP, líquidos criogénicos)
MC (líquidos que no sean agua, líquidos criogénicos)
MI-002, PTB

Certificación LR, certificación DNV GL, certificación ABS, certificación BV, certificación CCS

PED, CRN, AD 2000

material 3.1
NACE MR0175/MR0103, PMI; prueba de soldadura de acuerdo a EN ISO, ASME, NORSOK

3-A, EHEDG, cGMP

Coriolis

Caudalímetro con precisión de alta gama, robustez y un transmisor compacto y de fácil acceso.
Rendimiento de medición más alto para líquidos y gases en unas condiciones de proceso variables y exigentes.

Seguridad de proceso máxima; inmunidad ante fluctuaciones y aplicaciones exigentes. Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura). Instalación de tamaño reducido: no se necesitan tramos rectos de entrada/salida.
Caudal másico: error de medición ±0,05 % (PremiumCal). Temperatura del producto: –196 a 350 °C (–320 a 662 °F). Diámetro nominal: DN 8 a 250 (³⁄₈ a 10").

Acceso completo a la información de proceso y de diagnóstico – numerosos buses de campo y E/S libremente combinables. Complejidad y variedad reducidas; funcionalidad E/S configurable según la necesidad. Verificación integrada: Heartbeat Technology.
Compact dual-compartment housing with up to 3 I/Os. Indicador retroiluminado con control óptico y acceso WLAN. Indicador remoto disponible.

DN 8 a 250 (⅜ a 10")

Tubo de medición: 1.4539 (904L); 1.4404 (316/316L); Aleación C22, 2.4602 (UNS N06022)
Conexión: 1.4404 (316/316L); Aleación C22, 2.4602 (UNS N06022); 1.4301 (F304)

Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido, densidad de referencia, concentración

Caudal másico (líquido): ±0,10 % (estándar), 0,05 % (opción)
Caudal volumétrico (líquido): ±0,10 %
Caudal másico (gas): ±0,25 %
Densidad (líquido): ±0,0005 % g/cm³

0 a 2 200 000 kg/h (0 a 80 840 lb/min)

PN 100, Clase 600, 63K

Estándar: –50 a +150 °C (–58 a +302 °F)
Opcional: –50 a +240 °C (–58 a +464 °F)
Opción para altas temperaturas: –50 a +350 °C (–58 a +662 °F)
Opcional: –196 a +150 °C (–320 a +302 °F)

Estándar: –40 a +60 °C (–40 a +140 °F)
Opción: –50 a +60 °C (–58 a +140 °F)

Estándar: 1.4301 (304)
Opción: 1.4404 (316/316L)

AlSi10Mg, recubierto, 1.4409 (CF3M) similar a 316L; acero inoxidable para un diseño higiénico del transmisor

Versión compacta: IP 66/67, carcasa tipo 4X.
Antena WLAN externa: IP 67
IP 69

Display retro iluminado de 4 líneas con control táctil (operación desde afuera)
Posible configuración vía el display local y las herramientas de operación"
Display remoto disponible

3 salidas:
4-20 mA HART (activa/pasiva)
4-20 mA WirelessHART
4-20 mA (activa/pasiva)
Salida de pulso/frecuencia/interruptor (activa/pasiva)
Salida de doble pulso (activa/pasiva)
Salida de relevador

Entrada de estatus
Entrada 4-20 mA

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

DC 24 V
AC 100 a 230 V
AC 100 a 230 V / DC 24 V (área no peligrosa)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC, UK Ex

Marcas CE, C-Tick, EAC

Seguridad funcional según IEC 61508, disponible en las aplicaciones de seguridad correspondientes según IEC 61511

Calibración realizada en laboratorios de calibración acreditados (según ISO/IEC 17025)
Heartbeat Technology cumple los requisitos de trazabilidad de la medición conforme a ISO 9001:2015, sección 7.1.5.2 a (certificación TÜV SÜD)
MI-005 (líquidos que no sean agua, hidrocarburos, GLP, líquidos criogénicos)
NTEP (líquidos que no sean agua, GLP, líquidos criogénicos)
MC (líquidos que no sean agua, líquidos criogénicos)
MI-002, PTB

Certificación LR, certificación DNV GL, certificación ABS, certificación BV, certificación CCS

PED, CRN, AD 2000

material 3.1
NACE MR0175/MR0103, PMI; prueba de soldadura de acuerdo a EN ISO, ASME, NORSOK

3-A, EHEDG, cGMP

Coriolis

Caudalímetro con precisión de alta gama, robustez y un transmisor compacto y de fácil acceso.
Rendimiento de medición más alto para líquidos y gases en unas condiciones de proceso variables y exigentes.

Seguridad de proceso máxima; inmunidad ante fluctuaciones y aplicaciones exigentes. Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura). Instalación de tamaño reducido: no se necesitan tramos rectos de entrada/salida.
Caudal másico: error de medición ±0,05 % (PremiumCal). Temperatura del producto: –196 a 350 °C (–320 a 662 °F). Diámetro nominal: DN 8 a 250 (³⁄₈ a 10").

Acceso completo a la información de proceso y de diagnóstico – numerosos buses de campo y E/S libremente combinables. Complejidad y variedad reducidas; funcionalidad E/S configurable según la necesidad. Verificación integrada: Heartbeat Technology.
Compact dual-compartment housing with up to 3 I/Os. Indicador retroiluminado con control óptico y acceso WLAN. Indicador remoto disponible.

DN 8 to 250 (⅜ to 10")

Measuring tube: 1.4539 (904L); 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022)
Connection: 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022); 1.4301 (F304)

Mass flow, density, temperature, volume flow, corrected volume flow, reference density, concentration

Mass flow (liquid): ±0.10 % (standard), 0.05 % (option)
Volume flow (liquid): ±0.10 %
Mass flow (gas): ±0.25 %
Density (liquid): ±0.0005 g/cm³

0 to 2 200 000 kg/h (0 to 80 840 lb/min)

PN 100, Class 600, 63K

Standard: –50 to +150 °C (–58 to +302 °F)
Option: –50 to +240 °C (–58 to +464 °F)
High temperatur option: –50 to +350 °C (–58 to +662 °F)
Option: –196 to +150 °C (–320 to +302 °F)

Standard: –40 to +60 °C (–40 to +140 °F)
Option: –50 to +60 °C (–58 to +140 °F)

Standard: 1.4301 (304)
Option: 1.4404 (316/316L)

AlSi10Mg, coated; 1.4409 (CF3M) similar to 316L; stainless steel for hygenic transmitter design

Compact version: IP66/67, type 4X enclosure.
External WLAN antenna: IP67
IP69

4-line backlit display with touch control (operation from outside)
Configuration via local display and operating tools possible
Remote display available

3 outputs:
4-20 mA HART (active/passive)
4-20 mA WirelessHART
4-20 mA (active/passive)
Pulse/frequency/switch output (active/passive)
Double pulse output (active/passive)
Relay output

Status input
4-20 mA input

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, MODBUS TCP over Ethernet-APL, PROFINET, PROFINET over Ethernet-APL, Ethernet/IP, OPC-UA

DC 24 V
AC 100 to 230 V
AC 100 to 230 V / DC 24 V (non-hazardous area)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC, UK Ex, KC

Coriolis

Caudalímetro con precisión de alta gama, robustez y un transmisor compacto y de fácil acceso.
Rendimiento de medición más alto para líquidos y gases en unas condiciones de proceso variables y exigentes.

Seguridad de proceso máxima; inmunidad ante fluctuaciones y aplicaciones exigentes. Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura). Instalación de tamaño reducido: no se necesitan tramos rectos de entrada/salida.
Caudal másico: error de medición ±0,05 % (PremiumCal). Temperatura del producto: –196 a 350 °C (–320 a 662 °F). Diámetro nominal: DN 8 a 250 (³⁄₈ a 10").

Acceso completo a la información de proceso y de diagnóstico – numerosos buses de campo y E/S libremente combinables. Complejidad y variedad reducidas; funcionalidad E/S configurable según la necesidad. Verificación integrada: Heartbeat Technology.
Compact dual-compartment housing with up to 3 I/Os. Indicador retroiluminado con control óptico y acceso WLAN. Indicador remoto disponible.

DN 8 a 250 (⅜ a 10")

Tubo de medición: 1.4539 (904L); 1.4404 (316/316L); Hastelloy C22, 2.4602 (UNS N06022)
Conexión: 1.4404 (316/316L); Hastelloy C22, 2.4602 (UNS N06022); 1.4301 (F304)

Caudal másico, densidad, temperatura, caudal volumétrico, caudal volumétrico normalizado, densidad de referencia, concentración

Caudal másico (líquido): ±0,10 % (estándar), 0,05 % (opción)
Caudal volumétrico (líquido): ±0,10 %
Caudal másico (gas): ±0,25 %
Densidad (líquido): ±0,0005 % g/cm³

0 a 2.200.000 kg/h (0 a 80.840 lb/min)

PN 100, Clase 600, 63K

Estándar: –50 a +150 °C (–58 a +302 °F)
Opcional: –50 a +240 °C (–58 a +464 °F)
Opción para altas temperaturas: –50 a +350 °C (–58 a +662 °F)
Opcional: –196 a +150 °C (–320 a +302 °F)

Estándar: –40 a +60 °C (–40 a +140 °F)
Opción: –50 a +60 °C (–58 a +140 °F)

Estándar: 1.4301 (304)
Opcional: 1.4404 (316/316L)

AlSi10Mg, recubierto, 1.4409 (CF3M) similar a 316L; acero inoxidable para un diseño higiénico del transmisor

Versión compacta: IP 66/67, carcasa tipo 4X.
Antena WLAN externa: IP 67
IP 69

Indicador retroiluminado de 4 líneas con control óptico (configuración desde el exterior)
Es posible llevar a cabo la configuración mediante indicador local y software de configuración
Indicador remoto disponible

3 salidas:
4-20 mA HART (activa/pasiva)
4-20 mA WirelessHART
4-20 mA (activa/pasiva)
Salida de pulsos/frecuencia/conmutación (activa/pasiva)
Doble salida de pulsos (activa/pasiva)
Salida de relé

Entrada de estado
Entrada de 4-20 mA

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

24 VCC
100 a 230 VCA
100 a 230 VCA / 24 VCC (zonas sin peligro de explosión)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC, UK Ex

Marcas CE, C-Tick, EAC

Seguridad funcional según IEC 61508, disponible en las aplicaciones de seguridad correspondientes según IEC 61511

Calibración realizada en laboratorios de calibración acreditados (según ISO/IEC 17025)
Heartbeat Technology cumple los requisitos de trazabilidad de la medición conforme a ISO 9001:2015, sección 7.1.5.2 a (certificación TÜV SÜD)
MI-005 (líquidos que no sean agua, hidrocarburos, GLP, líquidos criogénicos)
NTEP (líquidos que no sean agua, GLP, líquidos criogénicos)
MC (líquidos que no sean agua, líquidos criogénicos)
MI-002, PTB

Certificación LR, certificación DNV GL, certificación ABS, certificación BV, certificación CCS

PED, CRN, AD 2000

3.1 sobre materiales
NACE MR0175/MR0103, PMI, prueba de soldadura conforme a EN ISO, ASME, NORSOK

3-A, EHEDG, cGMP
