Proline Promass 84F
Caudalímetro por efecto Coriolis

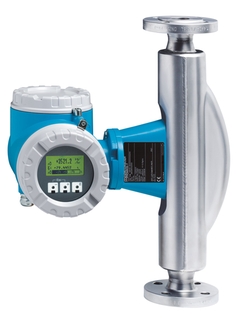

Imagen del caudalímetro Coriolis Proline Promass 84F para aplicaciones exigentes ©Endress+Hauser

Proline Promass 84F para aplicaciones exigentes

El principio de medición de caudal por efecto Coriolis

  • Imagen del caudalímetro Coriolis Proline Promass 84F para aplicaciones exigentes

Caudalímetro con una precisión de alta calidad, robustez y funcionalidad de transferencia de custodia

Promass F tiene una duradera reputación como equipo altamente preciso en condiciones de proceso cambiantes. Es adecuado para la más amplia gama de aplicaciones. Combinado con el transmisor Promass 84, Promass 84F ofrece exactitud máxima en aplicaciones de medición de líquidos y gases. Será la solución preferida para los clientes que necesiten medición de Custody Transfer (facturación).

  • Cálculo de precios tras inicio de sesión y configuración

Selección rápida

Elija entre nuestras opciones recomendadas
    -- selected coding
    -- selected label
    <%label%>
    -- selected coding
    -- selected label
    <%feature%>
  • Process Connection
      <%label%>
      <%label%>

  • <%message%>

84F
Mostrar detalles Ocultar detalles
Mostrar detalles
Volver a la Selección rápida
  • <%feature%>
    <%coding%>
    <%label%>
pc
  • Complementos opcionales
Utilice el configurador individual para continuar.
o

Configuración individual

Continúe seleccionando entre todas las opciones posibles

  • Ventajas

    • La más alta seguridad de proceso – no se ve afectado por entornos exigentes y fluctuantes

    • Menor cantidad de puntos de medida – medición multivariable (caudal, densidad, temperatura)

    • Ahorro de espacio – Sin necesidad de tramos rectos de entrada/salida

    • ...

  • Ámbito de aplicación

    • El principio de medición funciona con independencia de las propiedades físicas del fluido tales como la viscosidad o la densidad

    • Máximo rendimiento en mediciones para líquidos y gases en condiciones de proceso cambiantes y exigentes.

    Propiedades del equipo

    • Caudal másico: error...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Coriolis

  • Encabezado del producto

    El medidor de flujo con exactitud Premium, robustez y funcionalidad de transferencia de custodia. El más alto desempeño para líquidos y gases bajo condiciones de proceso variantes, demandantes.

  • Características del sensor

    La seguridad más alta de proceso – inmune a fluctuación y ambientes ásperos. Menos puntos de medición de proceso –medición multivariable (flujo, densidad, temperatura). Instalación ahorradora de espacio sin necesidad de entradas/salidas. Flujo másico: error de medición ±0,05 % (PremiumCal). Clasificación de la contención secundaria hasta 40 bar (580 psi).

  • Características del transmisor

    Calidad – diseñada para transferencia de custodia; cuenta con aprobaciones metrológicas reconocidas mundialmente. Opciones de transferencia de datos flexible - Numerosos tipos de comunicaciones. Recuperación automática de datos para servicio. Pantalla de 4 líneas retro iluminado con control táctil. Dispositivo en versión compacta o remota.

  • Rango de diámetro nominal

    DN 8 a 250 (⅜ a 10")
    Temperatura alta: DN 25 (1"), DN 50 (2"), DN 80 (3")

  • Materiales húmedos

    Tubo de medición: 1.4539 (904L); 1.4404 (316/316L); Aleación C22, 2.4602 (UNS N06022)
    Conexión: 1.4404 (316/316L); Aleación C22, 2.4602 (UNS N06022)

  • Variables medidas

    Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido, densidad de referencia

  • Máx. error medido

    Flujo másico (líquido): ±0.1 % (estándar), 0.05 % (opción)
    Flujo volumétrico (líquido): ±0.1 %
    Flujo másico (gas): ±0.35 %
    Densidad (líquida): ±0.0005 g/cm³

  • Rango de medición

    0 a 2 200 000 kg/h (0 a 80 840 lb/min)

  • Máx. presión de proceso

    PN 100, Clase 600, 63K

  • Rango de temperatura del medio

    Estándar: –50 a +200 °C (–58 a +392 °F)
    Temperatura alta: –50 a +350 °C (–58 a +662 °F)

  • Rango de temperatura ambiente

    Estándar: -20 a +60°C (-4 a +140°F)
    Opción: –40 a +60 °C (–40 a +140 °F)

  • Material de carcaza del sensor

    1.4301/1.4307 (304L), resistente a la corrosión

  • Material de la cubierta del transmisor

    Aluminio fundido con pintura electrostática
    1.4301 (304), hoja
    CF3M (316L), fundido

  • Grado de protección

    IP67, caja tipo 4X. Transmisor remoto: IP67, caja tipo 4X

  • Pantalla/Operación

    Pantalla de 4 líneas con control táctil
    (operación desde el exterior)
    Posible configuración vía pantalla local y herramientas de operación

  • Salidas

    4 salidas modulares:
    0‐20 mA (activo)/4‐20 mA (activo/pasivo)
    Salida de pulso/frecuencia/interruptor (pasiva),
    pulso con cambios por fase
    Relevador

  • Entradas

    1 entrada modular: estatus

  • Comunicación digital

    HART
    Modbus RS485

  • Suministro de energía

    DC 16 a 62 V
    AC 85 a 260 V (45 a 65 Hz)
    AC 20 a 55 V (45 a 65 Hz)

  • Aprobaciones para áreas peligrosas

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • Otras aprobaciones y certificados

    3.1 material, calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025), NAMUR, SIL, transferencia de custodia, PED, CRN, AD 2000, 3A, EHEDG, FDA, NACE MR0175/MR0103, PMI; prueba de soldadura de acuerdo a EN, ASME, NORSOK

  • Seguridad del producto

    CE, C-tick, EAC marking

  • Aprobaciones y certificados metrológicos

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR
    Custody transfer approvals: MI-002 (gas), MI-005 (liquid), PTB 7.251 (gas), MC, NTEP

  • Certificados y aprobaciones de presión

    PED, CRN, AD 2000

  • Certificados del material

    3.1 material

    NACE MR0175/MR0103, PMI; welding test acc. to EN, ASME,NORSOK

  • Aprobaciones higiénicas y certificados

    3-A, FDA

  • Measuring principle

    Coriolis

  • Encabezado del producto

    El medidor de flujo con exactitud Premium, robustez y funcionalidad de transferencia de custodia. El más alto desempeño para líquidos y gases bajo condiciones de proceso variantes, demandantes.

  • Características del sensor

    La seguridad más alta de proceso – inmune a fluctuación y ambientes ásperos. Menos puntos de medición de proceso –medición multivariable (flujo, densidad, temperatura). Instalación ahorradora de espacio sin necesidad de entradas/salidas. Flujo másico: error de medición ±0,05 % (PremiumCal). Clasificación de la contención secundaria hasta 40 bar (580 psi).

  • Características del transmisor

    Calidad – diseñada para transferencia de custodia; cuenta con aprobaciones metrológicas reconocidas mundialmente. Opciones de transferencia de datos flexible - Numerosos tipos de comunicaciones. Recuperación automática de datos para servicio. Pantalla de 4 líneas retro iluminado con control táctil. Dispositivo en versión compacta o remota.

  • Rango de diámetro nominal

    DN 8 a 250 (⅜ a 10")
    Temperatura alta: DN 25 (1"), DN 50 (2"), DN 80 (3")

  • Materiales húmedos

    Tubo de medición: 1.4539 (904L); 1.4404 (316/316L); Aleación C22, 2.4602 (UNS N06022)
    Conexión: 1.4404 (316/316L); Aleación C22, 2.4602 (UNS N06022)

  • Variables medidas

    Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido, densidad de referencia

  • Máx. error medido

    Flujo másico (líquido): ±0.1 % (estándar), 0.05 % (opción)
    Flujo volumétrico (líquido): ±0.1 %
    Flujo másico (gas): ±0.35 %
    Densidad (líquida): ±0.0005 g/cm³

  • Rango de medición

    0 a 2 200 000 kg/h (0 a 80 840 lb/min)

  • Máx. presión de proceso

    PN 100, Clase 600, 63K

  • Rango de temperatura del medio

    Estándar: –50 a +200 °C (–58 a +392 °F)
    Temperatura alta: –50 a +350 °C (–58 a +662 °F)

  • Rango de temperatura ambiente

    Estándar: -20 a +60°C (-4 a +140°F)
    Opción: –40 a +60 °C (–40 a +140 °F)

  • Material de carcaza del sensor

    1.4301/1.4307 (304L), resistente a la corrosión

  • Material de la cubierta del transmisor

    Aluminio fundido con pintura electrostática
    1.4301 (304), hoja
    CF3M (316L), fundido

  • Grado de protección

    IP67, caja tipo 4X. Transmisor remoto: IP67, caja tipo 4X

  • Pantalla/Operación

    Pantalla de 4 líneas con control táctil
    (operación desde el exterior)
    Posible configuración vía pantalla local y herramientas de operación

  • Salidas

    4 salidas modulares:
    0‐20 mA (activo)/4‐20 mA (activo/pasivo)
    Salida de pulso/frecuencia/interruptor (pasiva),
    pulso con cambios por fase
    Relevador

  • Entradas

    1 entrada modular: estatus

  • Comunicación digital

    HART
    Modbus RS485

  • Suministro de energía

    DC 16 a 62 V
    AC 85 a 260 V (45 a 65 Hz)
    AC 20 a 55 V (45 a 65 Hz)

  • Aprobaciones para áreas peligrosas

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • Otras aprobaciones y certificados

    3.1 material, calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025), NAMUR, SIL, transferencia de custodia, PED, CRN, AD 2000, 3A, EHEDG, FDA, NACE MR0175/MR0103, PMI; prueba de soldadura de acuerdo a EN, ASME, NORSOK

  • Seguridad del producto

    CE, C-tick, EAC marking

  • Aprobaciones y certificados metrológicos

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR
    Custody transfer approvals: MI-002 (gas), MI-005 (liquid), PTB 7.251 (gas), MC

  • Certificados y aprobaciones de presión

    PED, CRN, AD 2000

  • Certificados del material

    3.1 material

    NACE MR0175/MR0103, PMI; welding test acc. to EN, ASME,NORSOK

  • Aprobaciones higiénicas y certificados

    3-A, FDA

  • Measuring principle

    Coriolis

  • Encabezado del producto

    The flowmeter with premium accuracy, robustness and custody transfer functionality. Highest measurement performance for liquids and gases under varying, demanding process conditions.

  • Características del sensor

    Highest process safety – immune to fluctuating and harsh environments. Fewer process measuring points –multivariable measurement (flow, density, temperature). Space‐saving installation – no in/outlet run needs. Mass flow: measurement error ±0,05 % (PremiumCal). pressure-rated sensor housing up to 40 bar (580 psi).

  • Características del transmisor

    Quality – designed for custody transfer; featuring worldwide recognized metrological approvals. Flexible data transfer options – numerous communication types. Automatic recovery of data for servicing. 4‐line backlit display with touch control. Device in compact or remote version.

  • Rango de diámetro nominal

    DN 8 to 250 (⅜ to 10")
    High temperature: DN 25 (1"), DN 50 (2"), DN 80 (3")

  • Materiales húmedos

    Measuring tube: 1.4539 (904L); 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022)
    Connection: 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022)

  • Variables medidas

    Mass flow, density, temperature, volume flow, corrected volume flow, reference density

  • Máx. error medido

    Mass flow (liquid): ±0.1 % (standard), 0.05 % (option)
    Volume flow (liquid): ±0.1 %
    Mass flow (gas): ±0.35 %
    Density (liquid): ±0.0005 g/cm³

  • Rango de medición

    0 to 2 200 000 kg/h (0 to 80 840 lb/min)

  • Máx. presión de proceso

    PN 100, Class 600, 63K

  • Rango de temperatura del medio

    Standard: –50 to +200 °C (–58 to +392 °F)
    High temperature: –50 to +350 °C (–58 to +662 °F)

  • Rango de temperatura ambiente

    Standard: –20 to +60 °C (–4 to +140 °F)
    Option: –40 to +60 °C (–40 to +140 °F)

  • Material de carcaza del sensor

    1.4301/1.4307 (304L), corrosion resistant

  • Material de la cubierta del transmisor

    Powder‐coated die‐cast aluminium
    1.4301 (304), sheet
    CF3M (316L), cast

  • Grado de protección

    IP67, type 4X enclosure. Remote transmitter: IP67, type 4X enclosure

  • Pantalla/Operación

    4‐line backlit display with touch control
    (operation from outside)
    Configuration via local display and operating tools possible

  • Salidas

    4 modular outputs:
    0‐20 mA (active)/4‐20 mA (active/passive)
    Pulse/frequency/switch output (passive)
    phase shifted pulse
    Relay

  • Entradas

    1 modular input: status

  • Comunicación digital

    HART
    Modbus RS485

  • Suministro de energía

    DC 16 to 62 V
    AC 85 to 260 V (45 to 65 Hz)
    AC 20 to 55 V (45 to 65 Hz)

  • Aprobaciones para áreas peligrosas

    ATEX, IECEx, FM, CSA, NEPSI, EAC

  • Seguridad del producto

    CE, C-tick, EAC marking

  • Aprobaciones y certificados metrológicos

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR Custody transfer approvals: MI-002 (gas), MI-005 (liquid), PTB 7.251 (gas), MC, NTEP

  • Certificados y aprobaciones de presión

    PED, CRN, AD 2000

  • Certificados del material

    3.1 material
    NACE MR0175/MR0103, PMI; welding test acc. to EN, ASME,NORSOK

  • Aprobaciones higiénicas y certificados

    3-A, FDA

  • Measuring principle

    Coriolis

  • Característica / Aplicación

    Medidor de flujo másico Coriolis para la aplicación de transferencia bajo custodia

  • Temperatura ambiente

    -20...+65°C
    (-4...+140°F)

  • Temperatura del proceso

    -50...+200°C
    (-58...+392°F)

  • Presión de proceso absoluta

    PN 16...100
    Cl 150...600
    JIS 10...63K

  • Partes húmedas

    904L/1.4539
    Aleación C-22/2.4602

  • Salida

    4...20mA
    PUlso/Frecuencia (10KHz, desplazamiento por fases de 90°, activa/pasiva)
    Relés/Estado

  • Certificados / Aprobaciones

    ATEX
    FM
    CSA
    TIIS
