Resumen de especificaciones
-
Error de medición máx.
±5 % o.f.s.
-
Rango de medición
226 a 14 100 000 l/h (60 a 3 730 000 gal/h)
(bajo condiciones de referencia) -
Rango de temperatura del medio
–20 a +100 °C (–4 a +212 °F)
Limpieza SIP: 130 °C (266 °F) para máx.. una hora -
Máx. presión de proceso
PN 40
-
Materiales húmedos
Sensor: 1.4404 (316/316L); Aleación C22, 2.4602 (UNS N06022)
Conexión: 1.4404 (316/316L); Aleación C22, 2.4602 (UNS N06022)
Ámbito de aplicación

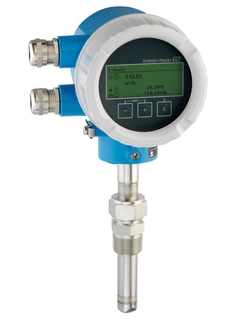

El t-mass T 150 es el primer dispositivo de dispersión térmica de Endress + Hauser para medir líquidos. El t-mass T 150 está diseñado principalmente para aplicaciones con líquidos acuosos. Mide independientemente de la conductividad eléctrica de un fluido y se puede utilizar en diversos líquidos tanto acuosos como no acuosos y para la monitorización y control de sus tendencias de caudal. Se guardan los parámetros de configuración del cliente en el indicador y se pueden transferir de un dispositivo a otro desde el indicador.
El principio de medición se caracteriza por una elevada rangeabilidad operativa y una medición de caudal másico directa
Destinado a la monitorización de líquidos conductivos y no conductivos.
Propiedades del equipo
Versión de inserción para diámetros nominales de DN 40 hasta 1.000 (1 1/2 hasta 40")
Sensor en versión estándar o higiénica
Es posible la limpieza SIP hasta 130 °C (266 °F)
Dispositivo en versión compacta con fuente de alimentación de CC de 24 V
4-20 mA HART, impulsos / frecuencia / salida de conmutación
Transmisor compacto y robusto.
Ventajas
Destinado a la monitorización de líquidos conductivos y no conductivos.
Una seguridad de proceso elevada – alta repetibilidad y linealidad gracias a una compensación de la temperatura integrada
Medición económica – instalación sencilla, pérdida de carga insignificante y sin necesidad de mantenimiento
Tendencias de caudal fiables – medición multivariable
Puesta en marcha rápida y eficiente – manejo guiado por menú
Elevado rendimiento de planta – función de autodiagnóstico y monitorización de errores
Recuperación de datos de servicio automática
