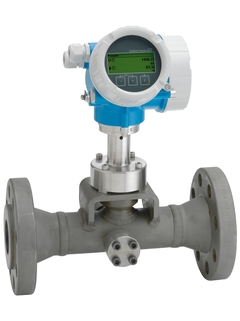

Proline Prowirl C 200
Caudalímetro Vortex

Caudalímetro Vortex - Proline Prowirl C 200 ©Endress+Hauser

Concepto de almacenamiento de datos HistoROM

Animación que muestra que Prowirl 200 es el caudalímetro Vortex más robusto en todo el mundo incluso en los ciclos productivos más extremos.

  • Caudalímetro Vortex - Proline Prowirl C 200

El sensor que permite efectuar inspecciones de corrosión de los elementos principales. Solo disponible para América del Norte

Prowirl C 200 es una línea de productos medidores de caudal de acero al carbono destinada al mercado canadiense y estadounidense. El sensor de acero al carbono ofrece la máxima resistencia a fracturas ocasionadas por corrosión por estrés, especialmente en los sistemas de vapor para aplicaciones de drenaje de vapor asistido por gravedad (SAGD). Prowirl C 200 solo está disponible con los certificados cCSAus para zonas explosivas. No está disponible con las homologaciones de marca CE, AD2000 o PED. Está disponible en versión compacta o remota.

  • Ventajas

    • Conforme con AER – permite al cliente satisfacer sus necesidades de inspección

    • Mayor control de proceso – concepto único de inspección que permite el examen visual de los elementos principales

    • Elevada seguridad de proceso - resistencia a fracturas...

  • Ámbito de aplicación

    • Para aplicaciones de vapor con alta concentración de cloruro (SAGD) de acuerdo con la Directiva 017 de las guías AER.

    Propiedades del equipo

    • Sensor de acero al carbono

    • Material para temperaturas de producto bajas

    • Módulo indicador con función de...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Vórtice

  • Encabezado del producto

    El sensor que habilita la inspección de corrosión del elemento primario, disponible como versión compacta o dispositivo remoto. Para aplicaciones con vapor con alto contenido de cloro (SAGD) alineado con ERCB.

  • Características del sensor

    Cumple con ERCB – habilita al usuario para llevar a cabo los requerimientos de inspección. Alta disponibilidad – robustez probada, resistencia a vibraciones, choques de temperatura & golpe de ariete. Alta seguridad del proceso – resistente a IGSCC. Material para temperaturas de medio bajas. Puertos de inspección.

  • Características del transmisor

    Cableado de dispositivo conveniente – compartimiento de conexión separado. Operación segura – no se necesita abrir el dispositivo debido a la pantalla con control táctil, retro iluminada. Verificación integrada – Heartbeat Technology™. Módulo de pantalla con función de transferencia de datos. Carcasa robusta de dos cámaras.

  • Rango de diámetro nominal

    DN 50 a 150 (2 a 6")

  • Materiales húmedos

    Tubo de medición: SA‐106 grado B/SA‐333 grado 6
    Cuerpo emisor, puertos de inspección: SA‐105/SA‐350 LF2
    Sensor DSC: UNS N07718 similar a la Aleación 718, 2.4668
    Conexión: SA‐105/SA‐350 LF2

  • Variables medidas

    Flujo volumétrico, flujo másico, flujo volumétrico corregido, flujo de energía, diferencia de flujo de calor, temperatura

  • Máx. error medido

    Flujo volumétrico (líquido): ±0.75 %
    Flujo volumétrico (vapor, gas): ±1.00 %
    Flujo másico (líquido): ±0.85%
    Flujo másico (vapor, gas): ±1.7 %

  • Rango de medición

    Líquido: 0.99 a 545 m³/h (0.58 a 321 ft³/min)
    dependiendo del medio: agua con 1 bar a, 20 °C (14.5 psi a, 68° F)
    Vapor, gas: 13.8 a 7262 m³/h (8.12 a 4274 ft³/min)
    dependiendo del medio: vapor con 180 °C, 10 bar a (356 °F, 145 psi a); aire con 25 °C, 4.4 bar a (77 °F, 63.8 psi a)

  • Máx. presión de proceso

    Clase 900

  • Rango de temperatura del medio

    –40 a +400 °C (–40 a +752 °F)

  • Rango de temperatura ambiente

    Versión compacta (estándar): –40 a +80 °C (–40 a +176 °F)
    Versión compacta (opción): –50 a +80 °C (–58 a +176 °F)
    Versión remota (estándar): –40 a +85 °C (–40 a +185 °F)
    Versión remota (opción): –50 a +85 °C (–58 a +185 °F)V

  • Material de carcaza del sensor

    Carcasa de conexión del sensor: recubierto AlSi10Mg; 1.4408 (CF3M)

  • Material de la cubierta del transmisor

    AlSi10Mg recubrimiento, 1.4404 (316L)

  • Grado de protección

    Versión compacta: IP66/67, caja tipo 4X
    Sensor versión remota: IP66/67, caja tipo 4X
    Transmisor versión remota: IP66/67, caja tipo 4X

  • Pantalla/Operación

    Pantalla de 4 líneas con control táctil (operación desde el exterior)
    Posible configuración vía pantalla local y herramientas de operación
    pantalla remoto disponible

  • Salidas

    4‐20 mA HART (pasivo)
    4‐20 mA (pasivo)
    Pulso/frecuencia/salida de interruptor (pasiva)

  • Entradas

    4‐20 mA (pasivo)

  • Comunicación digital

    HART, PROFIBUS PA, FOUNDATION Fieldbus

  • Suministro de energía

    DC 12 a 35 V (4‐20 mA HART con/sin pulso/frecuencia/salida de interruptor)
    DC 12 a 30 V (4‐20 mA HART, 4‐20 mA)
    DC 12 a 35 V (4‐20 mA HART, pulso/frecuencia/salida de interruptor, salida 4‐20 mA)
    DC 9 a 32 V (PROFIBUS PA, pulso/frecuencia/salida de interruptor)

  • Aprobaciones para áreas peligrosas

    cCSAus

  • Seguridad Funcional

    Seguridad funcional

  • Aprobaciones y certificados metrológicos

    Calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025)

  • Certificados y aprobaciones de presión

    3.1 material, calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025), NAMUR, CRN

  • Certificados del material

    material 3.1
    NACE MR0175, prueba de soldadura de acuerdo a ASME IX (bajo solicitud)

  • Measuring principle

    Vórtice

  • Encabezado del producto

    El sensor que habilita la inspección de corrosión del elemento primario, disponible como versión compacta o dispositivo remoto. Para aplicaciones con vapor con alto contenido de cloro (SAGD) alineado con ERCB.

  • Características del sensor

    Cumple con ERCB – habilita al usuario para llevar a cabo los requerimientos de inspección. Alta disponibilidad – robustez probada, resistencia a vibraciones, choques de temperatura & golpe de ariete. Alta seguridad del proceso – resistente a IGSCC. Material para temperaturas de medio bajas. Puertos de inspección.

  • Características del transmisor

    Cableado de dispositivo conveniente – compartimiento de conexión separado. Operación segura – no se necesita abrir el dispositivo debido a la pantalla con control táctil, retro iluminada. Verificación integrada – Heartbeat Technology™. Módulo de pantalla con función de transferencia de datos. Carcasa robusta de dos cámaras.

  • Rango de diámetro nominal

    DN 50 a 150 (2 a 6")

  • Materiales húmedos

    Tubo de medición: SA‐106 grado B/SA‐333 grado 6
    Cuerpo emisor, puertos de inspección: SA‐105/SA‐350 LF2
    Sensor DSC: UNS N07718 similar a la Aleación 718, 2.4668
    Conexión: SA‐105/SA‐350 LF2

  • Variables medidas

    Flujo volumétrico, flujo másico, flujo volumétrico corregido, flujo de energía, diferencia de flujo de calor, temperatura

  • Máx. error medido

    Flujo volumétrico (líquido): ±0.75 %
    Flujo volumétrico (vapor, gas): ±1.00 %
    Flujo másico (líquido): ±0.85%
    Flujo másico (vapor, gas): ±1.7 %

  • Rango de medición

    Líquido: 0.99 a 545 m³/h (0.58 a 321 ft³/min)
    dependiendo del medio: agua con 1 bar a, 20 °C (14.5 psi a, 68° F)
    Vapor, gas: 13.8 a 7262 m³/h (8.12 a 4274 ft³/min)
    dependiendo del medio: vapor con 180 °C, 10 bar a (356 °F, 145 psi a); aire con 25 °C, 4.4 bar a (77 °F, 63.8 psi a)

  • Máx. presión de proceso

    Clase 900

  • Rango de temperatura del medio

    –40 a +400 °C (–40 a +752 °F)

  • Rango de temperatura ambiente

    Versión compacta (estándar): –40 a +80 °C (–40 a +176 °F)
    Versión compacta (opción): –50 a +80 °C (–58 a +176 °F)
    Versión remota (estándar): –40 a +85 °C (–40 a +185 °F)
    Versión remota (opción): –50 a +85 °C (–58 a +185 °F)V

  • Material de carcaza del sensor

    Carcasa de conexión del sensor: recubierto AlSi10Mg; 1.4408 (CF3M)

  • Material de la cubierta del transmisor

    AlSi10Mg recubrimiento, 1.4404 (316L)

  • Grado de protección

    Versión compacta: IP66/67, caja tipo 4X
    Sensor versión remota: IP66/67, caja tipo 4X
    Transmisor versión remota: IP66/67, caja tipo 4X

  • Pantalla/Operación

    Pantalla de 4 líneas con control táctil (operación desde el exterior)
    Posible configuración vía pantalla local y herramientas de operación
    pantalla remoto disponible

  • Salidas

    4‐20 mA HART (pasivo)
    4‐20 mA (pasivo)
    Pulso/frecuencia/salida de interruptor (pasiva)

  • Entradas

    4‐20 mA (pasivo)

  • Comunicación digital

    HART, PROFIBUS PA, FOUNDATION Fieldbus

  • Suministro de energía

    DC 12 a 35 V (4‐20 mA HART con/sin pulso/frecuencia/salida de interruptor)
    DC 12 a 30 V (4‐20 mA HART, 4‐20 mA)
    DC 12 a 35 V (4‐20 mA HART, pulso/frecuencia/salida de interruptor, salida 4‐20 mA)
    DC 9 a 32 V (PROFIBUS PA, pulso/frecuencia/salida de interruptor)

  • Aprobaciones para áreas peligrosas

    cCSAus

  • Seguridad Funcional

    Seguridad funcional

  • Aprobaciones y certificados metrológicos

    material 3.1, calibración realizada en instalaciones para calibración acreditadas (de acuerdo a ISO/IEC 17025)

  • Certificados y aprobaciones de presión

    3.1 material, calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025), NAMUR, CRN

  • Certificados del material

    NACE MR0175, prueba de soldadura de acuerdo a ASME IX (bajo solicitud)

  • Measuring principle

    Vórtice

  • Encabezado del producto

    El sensor que habilita la inspección de corrosión del elemento primario, disponible como versión compacta o dispositivo remoto. Para aplicaciones con vapor con alto contenido de cloro (SAGD) alineado con ERCB.

  • Características del sensor

    Cumple con ERCB – habilita al usuario para llevar a cabo los requerimientos de inspección. Alta disponibilidad – robustez probada, resistencia a vibraciones, choques de temperatura & golpe de ariete. Alta seguridad del proceso – resistente a IGSCC. Material para temperaturas de medio bajas. Puertos de inspección.

  • Características del transmisor

    Cableado de dispositivo conveniente – compartimiento de conexión separado. Operación segura – no se necesita abrir el dispositivo debido a la pantalla con control táctil, retro iluminada. Verificación integrada – Heartbeat Technology™. Módulo de pantalla con función de transferencia de datos. Carcasa robusta de dos cámaras.

  • Rango de diámetro nominal

    DN 50 a 150 (2 a 6")

  • Materiales húmedos

    Tubo de medición: SA‐106 grado B/SA‐333 grado 6
    Cuerpo emisor, puertos de inspección: SA‐105/SA‐350 LF2
    Sensor DSC: UNS N07718 similar a la Aleación 718, 2.4668
    Conexión: SA‐105/SA‐350 LF2

  • Variables medidas

    Flujo volumétrico, flujo másico, flujo volumétrico corregido, flujo de energía, diferencia de flujo de calor, temperatura

  • Máx. error medido

    Flujo volumétrico (líquido): ±0.75 %
    Flujo volumétrico (vapor, gas): ±1.00 %
    Flujo másico (líquido): ±0.85%
    Flujo másico (vapor, gas): ±1.7 %

  • Rango de medición

    Líquido: 0.99 a 545 m³/h (0.58 a 321 ft³/min)
    dependiendo del medio: agua con 1 bar a, 20 °C (14.5 psi a, 68° F)
    Vapor, gas: 13.8 a 7262 m³/h (8.12 a 4274 ft³/min)
    dependiendo del medio: vapor con 180 °C, 10 bar a (356 °F, 145 psi a); aire con 25 °C, 4.4 bar a (77 °F, 63.8 psi a)

  • Máx. presión de proceso

    Clase 900

  • Rango de temperatura del medio

    –40 a +400 °C (–40 a +752 °F)

  • Rango de temperatura ambiente

    Versión compacta (estándar): –40 a +80 °C (–40 a +176 °F)
    Versión compacta (opción): –50 a +80 °C (–58 a +176 °F)
    Versión remota (estándar): –40 a +85 °C (–40 a +185 °F)
    Versión remota (opción): –50 a +85 °C (–58 a +185 °F)V

  • Material de carcaza del sensor

    Carcasa de conexión del sensor: recubierto AlSi10Mg; 1.4408 (CF3M)

  • Material de la cubierta del transmisor

    AlSi10Mg recubrimiento, 1.4404 (316L)

  • Grado de protección

    Versión compacta: IP66/67, caja tipo 4X
    Sensor versión remota: IP66/67, caja tipo 4X
    Transmisor versión remota: IP66/67, caja tipo 4X

  • Pantalla/Operación

    Pantalla de 4 líneas con control táctil (operación desde el exterior)
    Posible configuración vía pantalla local y herramientas de operación
    pantalla remoto disponible

  • Salidas

    4‐20 mA HART (pasivo)
    4‐20 mA (pasivo)
    Pulso/frecuencia/salida de interruptor (pasiva)

  • Entradas

    4‐20 mA (pasivo)

  • Comunicación digital

    HART, PROFIBUS PA, FOUNDATION Fieldbus

  • Suministro de energía

    DC 12 a 35 V (4‐20 mA HART con/sin pulso/frecuencia/salida de interruptor)
    DC 12 a 30 V (4‐20 mA HART, 4‐20 mA)
    DC 12 a 35 V (4‐20 mA HART, pulso/frecuencia/salida de interruptor, salida 4‐20 mA)
    DC 9 a 32 V (PROFIBUS PA, pulso/frecuencia/salida de interruptor)

  • Aprobaciones para áreas peligrosas

    cCSAus

  • Seguridad Funcional

    SIL

  • Aprobaciones y certificados metrológicos

    Calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025)

  • Certificados y aprobaciones de presión

    3.1 material, calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025), NAMUR, CRN

  • Certificados del material

    material 3.1
    NACE MR0175, prueba de soldadura de acuerdo a ASME IX (bajo solicitud)
