LNGmass
Caudalímetro Coriolis

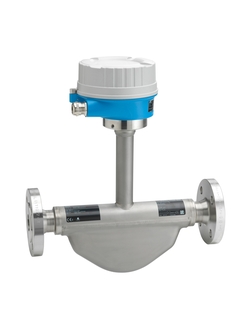

Imagen del medidor de caudal Coriolis LNGmass/ D8LB para aplicaciones de reabastecimiento de combustible ©Endress+Hauser

El principio de medición de caudal por Coriolis

Medidor de caudal para aplicaciones de repostaje con fácil integración en el sistema.

LNGmass es un Caudalímetro Coriolis desarrollado específicamente para dispensadores, lo que garantiza la máxima exactitud y solidez a temperaturas extremas bajo cero de hasta –196 °C (–321 °F). Puesto que presenta el diseño más compacto del mundo, el equipo se puede instalar en cualquier lugar, incluso en un espacio muy estrecho sin problema alguno. El LNGmass no presenta piezas móviles, por lo tanto, no requiere ningún tipo de mantenimiento.

  • Ventajas

    • Funcionamiento seguro excelente – fiable en condiciones ambientales comunes

    • Menor cantidad de puntos de medida – medición multivariable (caudal, densidad, temperatura)

    • Ahorro de espacio – Sin necesidad de tramos rectos de entrada/salida

    • Transmisor de poco...

  • Ámbito de aplicación

    • El principio de medición funciona con independencia de las propiedades físicas del fluido tales como la viscosidad o la densidad

    • Medición exacta de los gases criogénicos en aplicaciones de reabastecimiento de combustible

    Propiedades del equipo

    • Caudales...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Coriolis

  • Encabezado del producto

    El medidor de flujo de la aplicación de reabastecimiento con fácil integración de sistema. Medición precisa de gases criogénicos en aplicaciones de reabastecimiento.

  • Características del sensor

    Excelente seguridad operacional – confiable bajo condiciones ambientales extremas. Menos puntos de medición de proceso – medición multivariable (flujo, densidad, temp). Instalación ahorradora de espacio – sin necesidad de entradas/salidas. flujo hasta 18 000 kg/h (660 lb/min). Temperatura del medio hasta –196 °C (–321 °F).

  • Características del transmisor

    Transmisor ahorrador de espacio – funcionalidad completa en un pequeño espacio. Rápida puesta en marcha – dispositivos pre configurados. Recuperación automática de datos para servicio. Cubierta del transmisor compacta, robusta. Modbus RS485.

  • Rango de diámetro nominal

    DN 8 a 25 (⅜ a 1")

  • Materiales húmedos

    Tubos de medición: 1.4539 (904L)
    Conexión: 1.4404 (316/316L)

  • Variables medidas

    Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido

  • Máx. error medido

    Flujo másico (líquidos): ±0.15 %
    flujo volumétrico (líquidos): ±0.15 %
    (Condición de referencia)

  • Rango de medición

    0 a 18 000 kg/h (0 a 660 lb/min)

  • Máx. presión de proceso

    PN 40, Clase 300

  • Rango de temperatura del medio

    –196 a +125 °C (–320 a +257 °F)

  • Rango de temperatura ambiente

    –40 a +60 °C (–40 a +140 °F)

  • Material de carcaza del sensor

    1.4301 (304), resistente a la corrosión

  • Material de la cubierta del transmisor

    AlSi10Mg recubrimiento

  • Grado de protección

    IP66/67, caja tipo 4X

  • Pantalla/Operación

    Sin operación local
    Posible configuración vía herramientas de operación

  • Salidas

    Ninguno

  • Entradas

    Ninguno

  • Comunicación digital

    Modbus RS485

  • Suministro de energía

    DC 20 a 30 V

  • Aprobaciones para áreas peligrosas

    ATEX, IECEx, cCSAus, NEPSI

  • Otras aprobaciones y certificados

    3.1 material, calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025)
    CRN

  • Aprobaciones y certificados metrológicos

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)

  • Certificados del material

    3.1 material

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Nr
Order code
Specification
  • 47
  • 45
    • Nr 45 Order code 71185787

      Kit connection terminal for Ex-i barrier

      Usage: Promass 100, CNGmass, LPGmass, LNGmass. Consists of: 2x Connection terminal 4-Pol.

  • 30
  • 21
    • Nr 21 Order code 71185789

      Kit cover, compact, Alu

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Consists of: Cover Aluminium, coated. O-Ring 113,90 x 3,53 NBR for cover.

  • 70
    • Nr 70 Order code 71185795

      Kit housing gaskets, compact, Alu

      Usage: Promass 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Consists of: O-Ring 113,90 x 3,53 NBR for cover. Gasket EPDM for housing/sensor.

  • 15
  • 12
    • Nr 12 Order code 71276494

      Kit securing clamp, screw

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Sensor housing: Promag 400(C), (C) = generation index C, Promag/Promass 500, Promag/Promass 500 digital. Consists of: cover clamp, screw M4x16.

    • Nr 12 Order code 71276495

      Kit screw sealing, transm./sensor, alu

      Usage: Transmitter housing: CNGmass, LPGmass, LNGmass, Prosonic Flow E Heat, Sensor housing: Promag 400(C), (C) = generation index C. Consists of: cover clamp, screw sealing M4x16.
