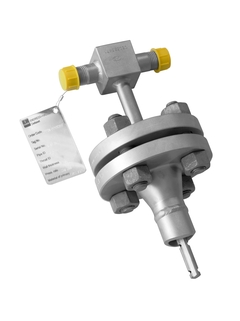

Deltatop DP61D

Este producto ya no se encuentra disponible.

Consulte la nueva generación en la sección predecesor / sucesor o contacte con su entidad local de Endress+Hauser.

Características y especificaciones

Atrás

Details

  • Measuring principle

    Delta P

  • Encabezado del producto

    Volumen calculado o medición del flujo de masa. dp elemento primario (Pitot).

    Tubo pitot promedio con perfil de diamante de 12mm.

  • Características del sensor

    Sistema de inserción.

    Tamaño de tubo DN40...125 ; 1-1/2...5".

    Versión retráctil disponible.

    Medición bidireccional.

    Diseño compacto o remoto.

    Transmisor de presión diferencial Deltabar S/M.

  • Rango de diámetro nominal

    DN 40...125

    1 -1/2" ... 5"

  • Máx. error medido

    típicamente 1% del volumen o masa calculada.

  • Rango de medición

    1.0 ... 600m3/h

  • Máx. presión de proceso

    PN6 ... 250

    Cl.300 ... 1500

  • Rango de temperatura del medio

    Versión compacta:

    -200°C ... 200°C

    -328°F ... 392°F



    Versión remota:

    -200°C ... 1000°C

    -328°F ... 1832°F

  • Grado de protección

    Transmisor (Deltabar):

    IP67

    NEMA6P

  • Pantalla/Operación

    Transmisor (Deltabar):

    pantalla de 4 líneas

    3 botones

    Configuración rápida

    HistoROM

  • Salidas

    Transmisor (Deltabar):

    4 ... 20 mA

  • Comunicación digital

    Transmisor (Deltabar):

    HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Aprobaciones para áreas peligrosas

    Transmisor (Deltabar):

    ATEX

    FM

    CSA

    IEC

    TIIS

    NEPSI

  • Measuring principle

    Delta P

  • Encabezado del producto

    Volumen calculado o medición del flujo de masa. dp elemento primario (Pitot).

    Tubo pitot promedio con perfil de diamante de 12mm.

  • Características del sensor

    Sistema de inserción.

    Tamaño de tubo DN40...125 ; 1-1/2...5".

    Versión retráctil disponible.

    Medición bidireccional.

    Diseño compacto o remoto.

    Transmisor de presión diferencial Deltabar S/M.

  • Rango de diámetro nominal

    DN 40...125

    1 -1/2" ... 5"

  • Máx. error medido

    típicamente 1% del volumen o masa calculados.

    Incertidumbre del elemento primario excluyendo la incertidumbre de densidad o compensación.

  • Rango de medición

    25 ... 6'500 m3/h

    125 ... 33'000 kg/h a 10bar/230°C

  • Máx. presión de proceso

    PN6 ... 250

    Cl.300 ... 1500

  • Rango de temperatura del medio

    Versión compacta:

    -200°C ... 200°C

    -328°F ... 392°F



    Versión remota:

    -200°C ... 1000°C

    -328°F ... 1832°F

  • Grado de protección

    Transmisor (Deltabar):

    IP67

    NEMA6P

  • Pantalla/Operación

    Transmisor (Deltabar):

    pantalla de 4 líneas

    3 botones

    Configuración rápida

    HistoROM

  • Salidas

    Transmisor (Deltabar):

    4 ... 20 mA

  • Comunicación digital

    Transmisor (Deltabar):

    HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Aprobaciones para áreas peligrosas

    Transmisor (Deltabar):

    ATEX

    FM

    CSA

    IEC

    TIIS

    NEPSI

  • Measuring principle

    Delta P

  • Encabezado del producto

    Volumen calculado o medición del flujo de masa. dp elemento primario (Pitot).

    Tubo pitot promedio con perfil de diamante de 12mm.

  • Características del sensor

    Sistema de inserción.

    Tamaño de tubo DN40...125 ; 1-1/2...5".

    Versión retráctil disponible.

    Medición bidireccional.

    Diseño compacto o remoto.

    Transmisor de presión diferencial Deltabar S/M.

  • Rango de diámetro nominal

    DN 40...125

    1 -1/2" ... 5"

  • Máx. error medido

    típicamente 1% del volumen o masa calculados.

    Incertidumbre del elemento primario excluyendo la incertidumbre de densidad o compensación.

  • Rango de medición

    25 ... 10'000m3/h

  • Máx. presión de proceso

    PN6 ... 250

    Cl.300 ... 1500

  • Rango de temperatura del medio

    Versión compacta:

    -200°C ... 200°C

    -328°F ... 392°F



    Versión remota:

    -200°C ... 1000°C

    -328°F ... 1832°F

  • Grado de protección

    Transmisor (Deltabar):

    IP67

    NEMA6P

  • Pantalla/Operación

    Transmisor (Deltabar):

    pantalla de 4 líneas

    3 botones

    Configuración rápida

    HistoROM

  • Salidas

    Transmisor (Deltabar):

    4 ... 20 mA

  • Comunicación digital

    Transmisor (Deltabar):

    HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Aprobaciones para áreas peligrosas

    Transmisor (Deltabar):

    ATEX

    FM

    CSA

    IEC

    TIIS

    NEPSI

Documentos / Manuales / Software

  • Deltatop DP Información técnica

    Medición de la presión diferencial en fluidos mediante tubos Pitot y
    transmisor Deltabar de presiones diferenciales. El sistema demedición
    universal para vapores, gases y líquidos

    Technical Information (TI)
  • Deltatop - Pitot tubes

    Differential pressure flow measurement with Pitot tubes and Deltabar
    differential pressure transmitter
    The universal measuring
    system for steam, gases and liquids

    Manual de instrucciones (BA)
  • Pomiary Automatyka Robotyka marzec 2007

    Klasyczne pomiary przep&
    322;ywu cieczy pary i gazów

    Publications (PU)
    09/08
    Polaco
  • Control Engineering Polska kwiecie& 324; 2008

    Klasyczne pomiary przep&
    322;ywu cieczy, pary i gazów z u
    &
    380;yciem elementów spi&
    281;trzaj&
    261;cych

    Publications (PU)
    09/08
    Polaco
  • 压力测量

    用于过程压力、差压、液位和流量测量的专业仪表

    Fields of Activities (FA)
    09/15
    Chino
  • Basınç Ölçümü

    Proses basıncı, fark basınç, seviye ve akış için güçlü enstrümanlar

    Fields of Activities (FA)
    05/15
    Turco
  • Misura della pressione

    Potenti strumenti per la misura della pressione di processo, pressione
    differenziale,
    livello e portata

    Fields of Activities (FA)
    03/17
    Italiano
  • Mesure de pression

    Appareils de mesure pour la pression de process, la pression
    différentielle, le niveau et le débit

    Fields of Activities (FA)
    03/17
    fr
  • Catálogo Medición de Presión

    Instrumentos para la medición de presión, presión diferencial, nivel y
    caudal de proceso

    Fields of Activities (FA)
    03/17
    Español
  • Pressure measurement

    Powerful instruments for process pressure, differential pressure, level
    and flow

    Fields of Activities (FA)
    03/17
    Inglés
  • Druckmesstechnik

    Leistungsfähige Messgeräte für Prozessdruck, Differenzdruck, Füllstand
    und Durchfluss

    Fields of Activities (FA)
    03/17
    Alemán
  • Pressure measurement

    American version: Powerful instruments for process pressure,
    differential pressure, level
    and flow

    Fields of Activities (FA)
    03/17
    Inglés
  • Pomiar ciśnienia

    Potężna aparatura do pomiaru
    ciśnienia procesowego, różnicy
    ciśnień, poziomu i przepływu

    Fields of Activities (FA)
    03/14
    Polaco
  • Komplettpaket Druckmesstechnik

    Ein Ansprechpartner - spart Zeit und reduziert Kosten

    Competence Brochure (CP)
    05/15
    Alemán
  • Präzision für die Praxis Gasdurchfluss zuverlässig messen

    Verschleißfrei, wartungsfrei, stabil im Prozess und hochgenau:
    Gasdurchfluss-Messgeräte von Endress+Hauser

    Competence Brochure (CP)
    02/14
    Alemán
  • Deltatop

    Código de producto: DV61S-, DP63D-, DP62D-, DP61D-, DO69S-, DO65F-, DO64P-, DO63C-, DO62C-, DO61W-, DN62S-, DN61S-
    Región: Russia (TR CU)
    Entidad certificadora: EAC
    Protección: Ex d IIC T6...T4 Gb, Ex ia IIC T6...T4 Gb

    Explosion Protection
    Ruso
  • Deltatop

    Código de producto: DV61S-, DP69D-, DP63D-, DP62D-, DP61D-, DO65F-, DO64P-, DO63C-, DO62C-, DO61W-, DN62S-, DN61S-
    Región: Russia
    Entidad certificadora: Rosstandart
    Número de certificado: DE.C.29.004.A_56261

    Metrology
    Ruso
  • Deltatop

    Código de producto: DO61W-, DO62C-, DO63C-, DO64P-, DO65F-, DP61D-, DP62D-, DP63D-
    Entidad certificadora: RM RS

    Marine
    Ruso

Accesorios / Piezas de repuesto

Nr
Order code
Specification
    • Order code 71071871

      Cutting ring DP61D, 316Ti

    • Order code 71071889

      Cutting ring connection DP61D, 316Ti

      Cutting ring, 316Ti. W/o extension.

    • Order code 71071894

      Cutting ring connection DP61D, steel

      Cutting ring, Steel. W/o extension.

    • Order code 52015813

      Gasket 17.7x24.0x2.7, PTFE, 4 pieces

      Usage: 3/5 valve manifold DA63M.

    • Order code 52019117

      Gasket 20.0x2.65, S-FKM 90, 4 pieces

      Gasket FKM Viton. Usage: Deltatop, Deltaset.

    • Order code 71071897

      Screw set UNF7/16x1-3/4", steel, Viton

      Consists of: 4x screw, length 1-3/4", steel. 2x seal FKM Viton. Usage: manifold, milled. DA63M, DPD61D/DPD62D/DPD63D, DO61W/DO62C/DO63C/DO65F. Not for manifold + connection IEC61518, both side.

    • Order code 71071899

      Screw set UNF7/16x1-3/4", steel, PTFE

      Consists of: 4x screw, length 1-3/4", steel. 2x seal PTFE. Usage: manifold, milled. DA63M, DPD61D/DPD62D/DPD63D, DO61W/DO62C/DO63C/DO65F. Not for manifold + connection IEC61518, both side.

    • Order code 71071900

      Screw set UNF7/16x2-1/4", steel, Viton

      Consists of: 4x screw, length 2-1/4", steel. 2x seal FKM Viton. Usage: manifold, forging. DA63M, DPD61D/DPD62D/DPD63D, DO61W/DO62C/DO63C/DO65F. Not for manifold + connection IEC61518, both side.

    • Order code 71071901

      Screw set UNF7/16x2-1/4", steel, PTFE

      Consists of: 4x screw, length 2-1/4", steel. 2x seal PTFE. Usage: manifold, forging. DA63M, DPD61D/DPD62D/DPD63D, DO61W/DO62C/DO63C/DO65F. Not for manifold + connection IEC61518, both side.

    • Order code 71285305

      Screw set UNF7/16x1-3/4", VA, Viton

      Consists of: 4x screw, length 1-3/4", VA. 2x seal FKM Viton. Usage: manifold, milled. DA63M, DP61D/DP62D/DP63D, DO61W/DO62C/DO63C/DO65F. Not for manifold + connection IEC61518, both side.

    • Order code 71285307

      Screw set UNF7/16x1-3/4", VA, PTFE

      Consists of: 4x screw, length 1-3/4", VA. 2x seal PTFE. Usage: manifold, milled. DA63M, DP61D/DP62D/DP63D, DO61W/DO62C/DO63C/DO65F. Not for manifold + connection IEC61518, both side.

    • Order code 71285308

      Screw set UNF7/16x2-1/4", VA, Viton

      Consists of: 4x screw, length 2-1/4", VA. 2x seal FKM Viton. Usage: manifold, forging. DA63M, DP61D/DP62D/DP63D, DO61W/DO62C/DO63C/DO65F. Not for manifold + connection IEC61518, both side.

    • Order code 71285310

      Screw set UNF7/16x2-1/4", VA, PTFE

      Consists of: 4x screw, length 2-1/4", VA. 2x seal PTFE. Usage: manifold, forging. DA63M, DP61D/DP62D/DP63D, DO61W/DO62C/DO63C/DO65F. Not for manifold + connection IEC61518, both side.

    • Order code

      Phase out spares
