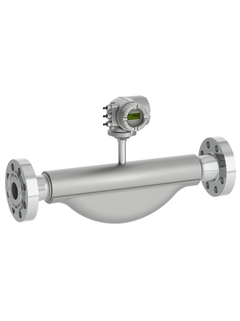

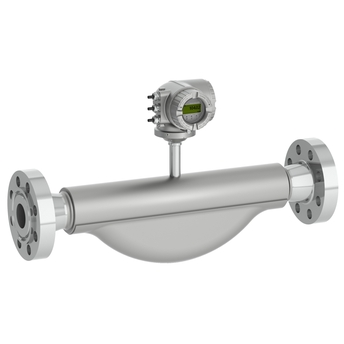

Caudalímetro de efecto Coriolis
Proline Promass O 300

Coriolis

Robusto caudalímetro de alta presión con un transmisor compacto de fácil acceso.
Para una precisión máxima a las presiones de proceso más elevadas, adecuación completa a las condiciones en alta mar.

Seguridad máxima: resistencia máxima al agrietamiento por corrosión debida a tensiones. Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura). Instalación de tamaño reducido: no se necesitan tramos rectos de entrada/salida.
Tubo de medición en 25Cr Duplex, 1.4410 (UNS S32750). Presión de proceso hasta PN 250 (clase 1500). Diámetro nominal: DN 80 a 150 (3 a 6").

Acceso completo a la información de proceso y de diagnóstico – numerosos buses de campo y E/S libremente combinables. Complejidad y variedad reducidas; funcionalidad E/S configurable según la necesidad. Verificación integrada: Heartbeat Technology.
Compact dual-compartment housing with up to 3 I/Os. Indicador retroiluminado con control óptico y acceso WLAN. Indicador remoto disponible.

DN 80 a 150 (3 a 6")

Tubo de medición: 25Cr dúplex (Súper Dúplex), 1.4410 (UNS S32750)
Conexión: 25Cr dúplex (Súper Dúplex), 1.4410 (F53)

Caudal másico, densidad, temperatura, caudal volumétrico, caudal volumétrico normalizado (tablas API), densidad de referencia, concentración

Caudal másico (líquido): ±0,10 % (estándar), 0,05 % (opción)
Caudal volumétrico (líquido): ±0,10 %
Caudal másico (gas): ±0,35 %
Densidad (líquido): ±0,0005 % g/cm³

0 a 800.000 kg/h (0 a 29.400 lb/min)

PN 250, Clase 1500

–40 a +205 °C (–40 a +401 °F)

Estándar: –40 a +60 °C (–40 a +140 °F)
Opción: –50 a +60 °C (–58 a +140 °F)

1.4404 (316L), la más alta resistencia a la corrosión

AlSi10Mg, recubierta; 1.4409 (CF3M) similar a 316L

IP66/67, caja tipo 4X

Display retro iluminado de 4 líneas con control táctil (operación desde afuera)
Posible configuración vía el display local y las herramientas de operación
Display remoto disponible

3 salidas:
4-20 mA HART (activa/pasiva)
4-20 mA WirelessHART
4-20 mA (activa/pasiva)
Salida de pulso/frecuencia/interruptor (activa/pasiva)
Salida de doble pulso (activa/pasiva)
Salida de relevador

Entrada de estatus
Entrada 4-20 mA

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

DC 24 V
AC 100 a 230 V
AC 100 a 230 V / DC 24 V (área no peligrosa)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC, UK Ex

Marcas CE, C-Tick, EAC

Seguridad funcional según IEC 61508, disponible en las aplicaciones de seguridad correspondientes según IEC 61511

Calibración realizada en laboratorios de calibración acreditados (según ISO/IEC 17025)
Heartbeat Technology cumple los requisitos de trazabilidad de la medición conforme a ISO 9001:2015, sección 7.1.5.2 a (certificación TÜV SÜD)
MI-005 Líquidos que no sean agua (hidrocarburos)
MI-002, PTB

Certificación LR, certificación DNV GL, certificación ABS, certificación BV

PED, CRN, AD 2000

material 3.1
NACE MR0175/MR0103, PMI; prueba de soldadura de acuerdo a EN ISO, ASME, NORSOK

Coriolis

Robusto caudalímetro de alta presión con un transmisor compacto de fácil acceso.
Para una precisión máxima a las presiones de proceso más elevadas, adecuación completa a las condiciones en alta mar.

Seguridad máxima: resistencia máxima al agrietamiento por corrosión debida a tensiones. Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura). Instalación de tamaño reducido: no se necesitan tramos rectos de entrada/salida.
Tubo de medición en 25Cr Duplex, 1.4410 (UNS S32750). Presión de proceso hasta PN 250 (clase 1500). Diámetro nominal: DN 80 a 150 (3 a 6").

Acceso completo a la información de proceso y de diagnóstico – numerosos buses de campo y E/S libremente combinables. Complejidad y variedad reducidas; funcionalidad E/S configurable según la necesidad. Verificación integrada: Heartbeat Technology.
Compact dual-compartment housing with up to 3 I/Os. Indicador retroiluminado con control óptico y acceso WLAN. Indicador remoto disponible.

DN 80 a 150 (3 a 6")

Tubo de medición: 25Cr dúplex (Súper Dúplex), 1.4410 (UNS S32750)
Conexión: 25Cr dúplex (Súper Dúplex), 1.4410 (F53)

Caudal másico, densidad, temperatura, caudal volumétrico, caudal volumétrico normalizado (tablas API), densidad de referencia, concentración

Caudal másico (líquido): ±0,10 % (estándar), 0,05 % (opción)
Caudal volumétrico (líquido): ±0,10 %
Caudal másico (gas): ±0,35 %
Densidad (líquido): ±0,0005 % g/cm³

0 a 800.000 kg/h (0 a 29.400 lb/min)

PN 250, Clase 1500

–40 a +205 °C (–40 a +401 °F)

Estándar: –40 a +60 °C (–40 a +140 °F)
Opción: –50 a +60 °C (–58 a +140 °F)

1.4404 (316L), la más alta resistencia a la corrosión

AlSi10Mg, recubierta; 1.4409 (CF3M) similar a 316L

IP66/67, caja tipo 4X

Display retro iluminado de 4 líneas con control táctil (operación desde afuera)
Posible configuración vía el display local y las herramientas de operación
Display remoto disponible

3 salidas:
4-20 mA HART (activa/pasiva)
4-20 mA WirelessHART
4-20 mA (activa/pasiva)
Salida de pulso/frecuencia/interruptor (activa/pasiva)
Salida de doble pulso (activa/pasiva)
Salida de relevador

Entrada de estatus
Entrada 4-20 mA

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

DC 24 V
AC 100 a 230 V
AC 100 a 230 V / DC 24 V (área no peligrosa)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC, UK Ex

Marcas CE, C-Tick, EAC

Seguridad funcional según IEC 61508, disponible en las aplicaciones de seguridad correspondientes según IEC 61511

Calibración realizada en laboratorios de calibración acreditados (según ISO/IEC 17025)
Heartbeat Technology cumple los requisitos de trazabilidad de la medición conforme a ISO 9001:2015, sección 7.1.5.2 a (certificación TÜV SÜD)
MI-005 Líquidos que no sean agua (hidrocarburos)
MI-002, PTB

Certificación LR, certificación DNV GL, certificación ABS, certificación BV

PED, CRN, AD 2000

material 3.1
NACE MR0175/MR0103, PMI; prueba de soldadura de acuerdo a EN ISO, ASME, NORSOK

Coriolis

Robusto caudalímetro de alta presión con un transmisor compacto de fácil acceso.
Para una precisión máxima a las presiones de proceso más elevadas, adecuación completa a las condiciones en alta mar.

Seguridad máxima: resistencia máxima al agrietamiento por corrosión debida a tensiones. Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura). Instalación de tamaño reducido: no se necesitan tramos rectos de entrada/salida.
Tubo de medición en 25Cr Duplex, 1.4410 (UNS S32750). Presión de proceso hasta PN 250 (clase 1500). Diámetro nominal: DN 80 a 150 (3 a 6").

Acceso completo a la información de proceso y de diagnóstico – numerosos buses de campo y E/S libremente combinables. Complejidad y variedad reducidas; funcionalidad E/S configurable según la necesidad. Verificación integrada: Heartbeat Technology.
Compact dual-compartment housing with up to 3 I/Os. Indicador retroiluminado con control óptico y acceso WLAN. Indicador remoto disponible.

DN 80 a 150 (3 a 6")

Tubo de medición; 25Cr duplex (Super Duplex), 1.4410 (UNS S32750)
Conexión: 25Cr duplex (Super Duplex), 1.4410 (F53)

Caudal másico, densidad, temperatura, caudal volumétrico, caudal volumétrico normalizado (tablas API), densidad de referencia, concentración

Caudal másico (líquido): ±0,10 % (estándar), 0,05 % (opción)
Caudal volumétrico (líquido): ±0,10 %
Caudal másico (gas): ±0,35 %
Densidad (líquido): ±0,0005 % g/cm³

0 a 800.000 kg/h (0 a 29.400 lb/min)

PN 250, Clase 1500

–40 a +205 °C (–40 a +401 °F)

Estándar: –40 a +60 °C (–40 a +140 °F)
Opción: –50 a +60 °C (–58 a +140 °F)

1.4404 (316L), máxima resistencia a la corrosión

AlSi10Mg, recubierta; 1.4409 (CF3M) similar a 316L

IP 66/67, carcasa tipo 4X

Indicador retroiluminado de 4 líneas con control óptico (configuración desde el exterior)
Es posible llevar a cabo la configuración mediante indicador local y software de configuración
Indicador remoto disponible

3 salidas:
4-20 mA HART (activa/pasiva)
4-20 mA WirelessHART
4-20 mA (activa/pasiva)
Salida de pulsos/frecuencia/conmutación (activa/pasiva)
Doble salida de pulsos (activa/pasiva)
Salida de relé

Entrada de estado
Entrada de 4-20 mA

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

24 VCC
100 a 230 VCA
100 a 230 VCA / 24 VCC (zonas sin peligro de explosión)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC, UK Ex

Marcas CE, C-Tick, EAC

Seguridad funcional según IEC 61508, disponible en las aplicaciones de seguridad correspondientes según IEC 61511

Calibración realizada en laboratorios de calibración acreditados (según ISO/IEC 17025)
Heartbeat Technology cumple los requisitos de trazabilidad de la medición conforme a ISO 9001:2015, sección 7.1.5.2 a (certificación TÜV SÜD)
MI-005 Líquidos que no sean agua (hidrocarburos)
MI-002, PTB

Certificación LR, certificación DNV GL, certificación ABS, certificación BV

PED, CRN, AD 2000

3.1 sobre materiales
NACE MR0175/MR0103, PMI, prueba de soldadura conforme a EN ISO, ASME, NORSOK"
