Medición ultrasónica / Time-of-Flight
Prosonic FDU91

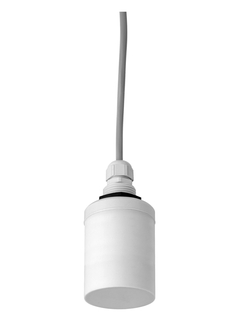

Prosonic FDU91 ©Endress+Hauser

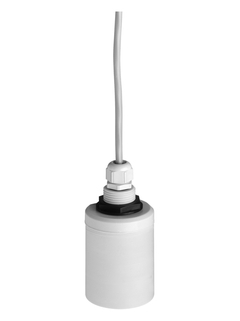

Prosonic FDU91 ©Endress+Hauser

Principio de medición por tiempo de retorno

Sensor ultrasónico de medición de nivel y caudal para conexión a FMU9x (rango de medida hasta 10 m)

El sensor ultrasónico FDU91 para una medición de nivel continua, no invasiva y sin necesidad de mantenimiento, de fluidos, pastas, fango y sólidos pulverulentos y granulados. Pero también para medición de caudal en canales abiertos y vertederos. La medición no se ve afectada por la constante dieléctrica, la densidad ni la humedad, y tampoco por las adherencias, gracias al efecto de la función de autolimpieza de los sensores. Apto para zonas con peligro de explosión. Rango de medida máximo para líquidos 10 m (33 ft), sólidos 5 m (16 ft).

  • Simple products

  • Easy to select, install and operate

Excelencia técnica

Simplicidad

  • Productos estándar

  • Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

  • Productos de alta gama

  • Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

  • Productos especializados

  • Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

Gamas FLEX Excelencia técnica Simplicidad
  • F
  • L
  • E
  • X

Gama Fundamental

Satisfaga sus necesidades básicas de medición

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Lean

Maneje los principales procesos fácilmente

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Extended

Optimice sus procesos con tecnologías innovadoras

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Xpert

Domine las aplicaciones más exigentes

Excelencia técnica
Simplicidad

Variable

  • Resumen de especificaciones

    • Temperatura del proceso

      -40 °C ... 80 °C
      (-40 °F ... 176 °F)

    • Presión de proceso absoluta / límite de sobrepresión máx.

      0.7 bar ... 4 bar abs
      (10 psi ... 58 psi)

    • Máx. distancia de medición

      5 m (16 pies)

    • Precisión

      +/- 2mm + 0.17% de la distancia medida

    • Principales partes húmedas

      PVDF (completamente soldado IP68 / NEMA 6P)

please wait Loading alternative products

Selección rápida

Elija entre nuestras opciones recomendadas
Precio de venta
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

o

Configuración individual

Continúe seleccionando entre todas las opciones posibles
  • Ventajas

    • Sensor de temperatura integrado para la corrección del Time-of-Flight. Mediciones de precisión, incluso en presencia de cambios de temperatura

    • Sensor de PVDF con soldadura hermética para la máxima resistencia química

    • Adecuado para condiciones ambientales...

  • Ámbito de aplicación

    Sensor para medición de nivel continua, no invasiva de líquidos y sólidos granulados en silos, cintas transportadoras, reservas y trituradoras. También para la medición da caudal en canales abiertos y vertederos. Típicamente se usa para mediciones en...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Ultrasónico

  • Característica / Aplicación

    Versión separada con cubierta de campo o carcasa con riel omega para instrumentación en gabinete de control, 300m entre sensor y transmisor

  • Suministro / Comunicación

    4 hilos (HART, Profibus DP)

  • Precisión

    +/- 2mm + 0.17% de la distancia medida

  • Temperatura ambiente

    -40 °C ... 80 °C
    (-40 °F ... 176 °F)

  • Temperatura del proceso

    -40 °C ... 80 °C
    (-40 °F ... 176 °F)

  • Presión de proceso absoluta / límite de sobrepresión máx.

    0.7 bar ... 4 bar abs
    (10 psi ... 58 psi)

  • Principales partes húmedas

    PVDF (completamente soldado IP68 / NEMA 6P)

  • Conexión a proceso

    G / NPT 1"

  • Distancia de bloqueo

    0.3 m (1 ft)

  • Máx. distancia de medición

    5 m (16 pies)

  • Comunicación

    Transmisor:
    4 ... 20 mA HART
    Profibus DP

  • Certificados / Aprobaciones

    ATEX, FM, CSA, IEC Ex, JPN Ex, INMETRO, NEPSI, EAC Ex

  • Opciones

    Segunda salida 4...20mA

  • Componentes

    Transmisor:
    FMU90

  • Measuring principle

    Ultrasónico

  • Título del producto

    Versión con transmisor separado en carcasa de campo o carcasa para riel tipo omega
    Solución rentable para medición de flujo en canal abierto en plantas de agua / aguas residuales

  • Error de medición máx.

    exactitud:
    medición de la distancia: +/- 2mm + 0.17%
    resolución:
    medición de la distancia: 1mm

  • Rango de medición

    máx. distancia de medición de hasta 10 m / 32 pies

  • Máx. presión de proceso

    atm.

  • Rango de temperatura del medio

    –40 a 80 °C
    (–40 a 176 °F)

  • Grado de protección

    IP 68

  • Pantalla/Operación

    Transmisor

  • Salidas

    Transmisor:
    4...20mA HART
    Opción: segunda salida 4...20mA

  • Entradas

    Transmisor

  • Comunicación digital

    HART, PROFIBUS DP

  • Aprobaciones para áreas peligrosas

    ATEX, FM, CSA, IEC Ex, INMETRO, NEPSI, EAC Ex

  • Measuring principle

    Ultrasónico

  • Característica / Aplicación

    Versión separada con caja para montaje en campo o caja para raíl de fijación superior destinada a la instrumentación del armario de control, 300 m entre el sensor y el transmisor

  • Suministro / Comunicación

    4 hilos (HART, Profibus DP)

  • Precisión

    +/-2 mm + 0,17 % de la distancia medida

  • Temperatura ambiente

    -40 °C ... 80 °C
    (-40 °F ... 176 °F)

  • Temperatura del proceso

    -40 °C ... 80 °C
    (-40 °F ... 176 °F)

  • Presión de proceso absoluta / límite de sobrepresión máx.

    0.7 bar ... 4 bar abs
    (10 psi ... 58 psi)

  • Principales partes húmedas

    PVDF (IP68/ NEMA6P totalmente soldada)

  • Conexión a proceso

    G / NPT 1"

  • Distancia de bloqueo

    0.3 m (1 ft)

  • Aplicación

    Aplicación

  • Máx. distancia de medición

    Máx. distancia de medición

  • Comunicación

    Transmisor:
    4 ... 20 mA HART
    Profibus DP

  • Certificados / Aprobaciones

    ATEX, FM, CSA, IEC Ex, INMETRO, NEPSI, EAC Ex

  • Opciones

    Segunda salida de 4...20 mA

  • Componentes

    Transmisor:
    FMU90, FMU95

  • Límites de la aplicación

    Límites de la aplicación

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Nr
Order code
Specification
    • Order code

      Unit is not repairable.

    • Order code 71452315

      Sensor support 500mm, 316L

      Mounting Prosonic S, Mircopilot. Material: 316L. Usage: FDU90/FDU91/FDU91F/FDU92/FDU93/FDU95, FMR10, FMR20.

    • Order code 71452316

      Sensor support 1000mm, 316L, US-sensor

      Mounting Prosonic S, Mircopilot. Material: 316L. Usage: FDU90/FDU91/FDU91F/FDU92/FDU93/FDU95, FMR10, FMR20.

    • Order code 71093130

      Mounting bracket Prosonic S, Micropilot

      Material: 316L. Usage: FDU90/FDU91/FDU91F/FDU92/FDU93/FDU95, FMR10, FMR20, FMU90/FMU95.

    • Order code 71395801

      Locking nuts G1, plastic PA

      Mounting aid. Material: plastic PA. Wrench size: 41mm. Usage: FDU90/FDU91/FDU92, FMR10/FMR20, FTC968 AC, FTI26.

    • Order code 52025686

      Weather protect. cover FDU90/91,FMR10/20

      Material: PVDF. Usage: FDU90/FDU91, FMR10, FMR20.
